L'installation des canalisations d'évacuation en PVC au sein d'une chape, qu'il s'agisse d'une maison individuelle ou de bâtiments collectifs, requiert une attention particulière pour garantir la durabilité, l'étanchéité et la fonctionnalité de l'installation. Ce guide explore les différentes méthodes d'intégration, les normes à respecter, les problèmes potentiels et les solutions adaptées pour une évacuation PVC réussie dans une chape.
Positionnement des canalisations d'évacuation
La manière dont les canalisations d'évacuation en PVC sont positionnées dépend largement de la structure du bâtiment et de la nature du dallage.
Dans les maisons individuelles, les canalisations peuvent être placées soit sous le dallage, soit directement incorporées dans celui-ci. Cette flexibilité permet d'adapter la solution aux contraintes architecturales et techniques spécifiques à chaque projet.
Pour les bâtiments collectifs, tertiaires ou industriels, la détermination de la position des canalisations est plus strictement liée à la nature du dallage.
- Dallage armé : Dans ce type de structure, les canalisations d'eau froide ont la possibilité d'être soit intégrées dans le dallage, soit placées en dessous. Cependant, pour les canalisations d'eau chaude, seule l'incorporation directe dans le dallage est autorisée. Cette distinction vise à minimiser les déperditions de chaleur et à assurer la sécurité de l'installation.
Règles d'installation des canalisations enterrées
Lorsqu'il s'agit de canalisations d'eau froide enterrées, des règles précises doivent être suivies pour garantir leur protection et leur bon fonctionnement.
Les tuyaux doivent être disposés sur un lit de pose. Il est essentiel de noter qu'aucun fourreau n'est requis dans ce cas. Le fond de fouille doit être préparé avec soin : il est soit dressé, soit corrigé à l'aide d'éléments fins et homogènes tels que de la terre épierrée ou du sable. Ces matériaux doivent être soigneusement damés afin que les tuyauteries reposent uniformément sur toute leur longueur, évitant ainsi les points de contrainte.
Le remblayage de la fouille est une étape cruciale. Il doit être exécuté en deux phases distinctes. La première phase consiste à remplir la fouille avec des éléments fins et homogènes (terre épierrée, sable) jusqu'à une hauteur de 0,20 mètre au-dessus de la tuyauterie. Cette couche protectrice assure un support stable et uniforme. Par la suite, le remblayage est complété avec du tout-venant, mis en place par couches successives et damées. Cette méthode progressive garantit la compacité du remblai et prévient tout tassement futur qui pourrait affecter les canalisations.
Contraintes liées à l'enrobage et à l'accessibilité
L'enrobage des tuyaux dans le mortier de pose des carrelages scellés est strictement interdit. Cette interdiction repose sur un risque concret : lors d'une intervention ultérieure sur le carrelage, il serait impossible de réparer ou de remplacer une canalisation sans devoir casser le revêtement, engendrant des coûts et des désagréments considérables. Par conséquent, le tuyau doit impérativement être inclus dans un ravoirage adapté. Le ravoirage, généralement une couche de mortier maigre, offre une protection mécanique tout en permettant une intervention future plus aisée.
Ces règles d'incorporation sont indépendantes du type de fluide transporté, qu'il s'agisse d'eau ou de gaz. Les principes de protection et d'accessibilité restent les mêmes.
Cependant, lorsque les parcours des conduites de gaz sont concernés, il est impératif de se conformer aux normes spécifiques qui leur sont applicables. Une règle fondamentale pour les conduites de gaz est qu'elles ne peuvent pas passer au-dessus d'un vide sanitaire. Cette disposition vise à prévenir tout risque d'accumulation de gaz en cas de fuite, qui pourrait s'avérer extrêmement dangereux.
Un autre aspect fondamental concerne l'accessibilité des assemblages. Lorsque les tuyaux sont rendus inaccessibles, c'est-à-dire noyés dans l'épaisseur d'une dalle, d'une chape ou d'un ravoirage, seuls certains modes d'assemblage sont autorisés. Pour les matériaux métalliques, la soudure est la méthode privilégiée. Pour les plastiques, le collage est la technique requise. Ces méthodes garantissent une étanchéité parfaite et durable, réduisant au minimum le risque de fuites dans des zones difficiles d'accès. Les raccords mécaniques, quant à eux, doivent impérativement demeurer accessibles, à l'exception notable du siphon de sol des douches à l'italienne, dont la conception spécifique est encadrée par la norme NF DTU 60.1.
Les traversées verticales de dallages ou de planchers sont autorisées, mais elles nécessitent la mise en œuvre de fourreaux. Ces fourreaux, généralement en matériau résistant, protègent les canalisations des contraintes mécaniques exercées par la structure et facilitent leur remplacement si nécessaire. Ils doivent impérativement être mis en œuvre avant l'exécution de la chape ou de la dalle flottante, assurant ainsi leur intégration correcte dans la structure.
Défis de raccordement et solutions innovantes
Dans la pratique, la mise en œuvre de systèmes d'évacuation peut présenter des défis, notamment lors du raccordement d'anciennes installations à de nouvelles. Un cas fréquent concerne le raccordement d'une évacuation PVC à une colonne descendante en fonte, souvent encastrée dans la dalle.
Un problème récurrent est l'impossibilité de trouver un raccord avec l'angle adéquat, particulièrement lorsque l'évacuation en fonte n'est pas parfaitement perpendiculaire au sol. Cette situation oblige souvent à l'utilisation d'une manchette souple pour compenser les décalages d'alignement.
Il est crucial de noter que certains vendeurs avertissent que ces manchettes flexibles peuvent être plus fragiles et ne doivent pas être en contact direct avec du mortier. Il est alors recommandé de les protéger, par exemple en les entourant d'un morceau de plastique. Cette précaution vise à préserver l'intégrité de la manchette, qui est conçue pour absorber les dilatations et les légers mouvements, mais pas pour résister à l'agressivité chimique ou mécanique du mortier frais.
Face à des problèmes d'angles complexes, une solution technique ingénieuse consiste à chauffer un tube en PVC pour lui donner l'angle adéquat. L'utilisation d'un décapeur thermique sur un coude à 90° permet de le déformer légèrement pour obtenir l'inclinaison souhaitée. Il est important de noter que tenter de plier un tube droit pour obtenir un angle prononcé peut entraîner un pincement du tuyau, compromettant ainsi son diamètre intérieur et le débit d'évacuation.
Une fois le raccordement physique effectué, la question de la fixation se pose. Dans le cas d'un raccordement à une évacuation en fonte encastrée, la possibilité d'un simple emboîtement est souvent privilégiée si l'accès est très limité. Cependant, pour garantir une étanchéité parfaite et durable, le collage des éléments PVC est généralement recommandé, conformément aux règles de l'art.
Tests d'écoulement et détection de problèmes
Avant de procéder à l'enrobage définitif des canalisations dans la chape, il est indispensable de réaliser un essai d'évacuation. Cet essai, effectué après le séchage complet de la colle, permet de vérifier la bonne circulation des fluides et de détecter d'éventuelles fuites.
Un test à blanc peut révéler des comportements inattendus du système. Par exemple, le fait de vider une quantité importante d'eau (environ 8 litres en une seule fois) peut, en fin de vidange, provoquer une remontée de l'eau dans l'évacuation en fonte. Ce phénomène, qui ressemble à une "saturation" temporaire de l'évacuation, peut survenir lorsque le débit est trop important et soudain, ou lorsque l'évacuation existante présente des obstacles ou des coudes mal conçus. Si un versement d'eau plus régulier depuis le receveur ne pose pas de problème, cela suggère que le débit instantané est le facteur déclenchant.
Dans le cas où l'évacuation en fonte effectue un nouveau coude à 90° juste sous la dalle avant de rejoindre la colonne principale, cela peut créer un point de ralentissement ou d'accumulation, exacerbant le problème de saturation lors de débits importants. Il est donc important de s'interroger sur la cause de cette saturation : s'agit-il d'un problème d'engorgement partiel de la conduite en fonte, d'un défaut de pente, ou d'une conception de l'ancien réseau peu adaptée aux débits modernes ?
🚷✅PRINCIPES D'ÉVACUATION - Salut la sécu !
Les matériaux d'évacuation : le PVC à l'honneur

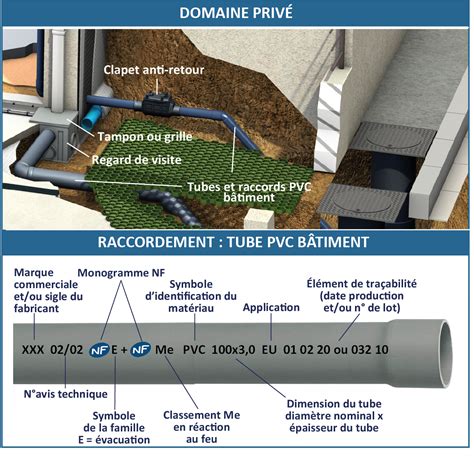

Dans les installations sanitaires modernes, le PVC s'est imposé comme le matériau de prédilection pour les canalisations d'évacuation. Il a avantageusement remplacé des matériaux plus anciens tels que l'acier, la fonte ou le cuivre. Ses qualités sont exceptionnelles : il est léger, facile à poser, à recouper et à raccorder. De plus, il est imputrescible, ce qui signifie qu'il ne se dégrade pas avec le temps ni avec le contact de l'eau, même chargée.
Ces canalisations gagnent à être encastrées plutôt que laissées apparentes, car leur intégration dans la structure offre une meilleure esthétique et une protection accrue contre les chocs. Dans certains cas, elles peuvent passer sous dalle, notamment en présence d'un sous-sol ou d'un vide sanitaire, à condition que les règles d'installation soient respectées.
Conception du réseau d'évacuation
La conception d'un réseau d'évacuation efficace commence par un tracé précis au sol, marquant l'emplacement de chaque appareil sanitaire. Ce tracé peut être réalisé au plâtre. Il est ensuite nécessaire de prendre des mesures directes en posant les tubes sur le tracé et en marquant les repères pour les coupes.
Les coupes des tubes en PVC peuvent être effectuées à la scie à métaux, au coupe-tube, ou à l'aide d'une scie circulaire ou à ruban équipée d'une lame spéciale pour plastique. La précision de la coupe est essentielle pour assurer un emboîtement parfait des éléments.
Le choix du diamètre des tubes est également déterminant :
- Pour les éléments sanitaires ordinaires comme un lavabo, une baignoire ou une douche, on utilise généralement des tubes en PVC de 30, 40 ou 50 mm de diamètre. Il est préférable de prévoir des tubes d'évacuation du même diamètre que celui des siphons pour éviter l'ajout de raccords de réduction.
- Pour une canalisation d'évacuation principale qui collecte toutes les eaux pour les acheminer vers la colonne de descente, un diamètre de 80 ou 100 mm est requis.
- Pour la descente des eaux-vannes provenant des W.-C., un diamètre de 100 ou 120 mm est nécessaire. La cuvette des W.-C. doit être raccordée avec une canalisation du même diamètre pour assurer un bon écoulement.
Maîtrise de la pente et des raccords
La pente des canalisations d'évacuation est un facteur critique pour garantir un bon écoulement et prévenir les obstructions. Elle doit être égale ou supérieure à 3 cm par mètre. Une pente plus importante peut être envisagée, à condition qu'elle ne pose pas de problème d'épaisseur entre le hérisson et la dalle.
Pour régler la pente, il est possible de caler les canalisations avec des briques ou d'autres supports, et de contrôler systématiquement la pente à l'aide d'un niveau à bulles. Il est utile de marquer sur le niveau la position de la bulle correspondant à la pente recherchée pour un contrôle visuel rapide. Une autre méthode consiste à tendre un fil horizontal au-dessus de la canalisation et à mesurer la distance entre le fil et le tube à chaque extrémité.
Pour les canalisations encastrées, il est conseillé de choisir des tubes de fort diamètre et de leur conférer une pente importante. Cette combinaison réduit significativement les risques de bouchage, particulièrement importants dans les installations encastrées où l'accès pour le débouchage est limité.
Les raccordements de tubes de même diamètre s'effectuent à l'aide d'éléments préfabriqués : coudes, tés, manchons, cols-de-cygne, culottes. Ces éléments existent également pour les tubes de très grand diamètre, comme 120 mm.
La mise en place des raccords nécessite une préparation rigoureuse. Il faut nettoyer et dégraisser soigneusement les surfaces à assembler (l'intérieur du raccord et l'extérieur du tube). Ensuite, il est nécessaire de dépolir le PVC avec du papier abrasif ou une lime. Cette étape, souvent négligée, permet à la colle d'adhérer beaucoup mieux, garantissant ainsi une liaison solide et étanche. Après l'application de la colle à l'aide d'un pinceau, les différents éléments sont emboîtés.
Avant d'encastrer définitivement les canalisations, l'essai d'évacuation est une étape indispensable. Il permet de s'assurer que l'écoulement se fait correctement et qu'aucune fuite n'est présente, avant que les travaux de maçonnerie ne rendent l'accès difficile.
L'importance de l'évacuation dans la rénovation
La rénovation d'une maison ancienne, notamment celles construites avec des matériaux traditionnels comme la pierre et la chaux, pose des questions spécifiques quant à l'installation des réseaux d'évacuation. Le passage des canalisations d'évacuation des eaux usées est un sujet majeur, non seulement pour le bon fonctionnement des appareils sanitaires eux-mêmes (lavabo, baignoire, douche, évier), mais aussi pour la préservation du bâti. En effet, des fuites dans des endroits peu accessibles peuvent causer des dégradations importantes et coûteuses.
Dans le cadre de la rénovation d'un sol composé de pierre sur terre battue, avec un ancien plancher en bois, la décision se pose entre couler une dalle béton sur l'ensemble de la surface ou créer un nouveau vide sanitaire en dur. Le choix des matériaux pour ce vide sanitaire est également une considération importante.
La réalisation d'une dalle de sol en béton, que ce soit en neuf ou en rénovation, représente une opportunité idéale pour y intégrer le réseau de canalisations des eaux usées. Cette implantation doit être mûrement réfléchie, en tenant compte de l'emplacement précis des différents appareils sanitaires et des pièces qui les accueilleront. Une planification minutieuse permet d'optimiser le parcours des tuyaux, de minimiser les longueurs et les coudes, et ainsi d'assurer un écoulement fluide et sans problème.
L'expertise de professionnels comme Christian Pessey, journaliste et auteur reconnu dans le domaine du bricolage et de la construction, souligne l'importance de ces aspects techniques. Ses conseils, souvent partagés sur des plateformes dédiées, rappellent les bonnes pratiques et les normes à suivre pour des installations durables et performantes.
Dans le contexte de la rénovation, le choix de matériaux adaptés et le respect des règles d'installation, y compris pour les évacuations en PVC dans la chape, sont des garants de la réussite du projet et du confort des futurs occupants.
