La dalle de béton est un choix judicieux pour quiconque recherche un support à la fois solide et résistant au temps, offrant ainsi une base fiable pour une multitude de structures. Son application s'étend des terrasses et pergolas aux carports et autres constructions ouvertes. Cependant, dans des conditions spécifiques telles que les sols argileux, sableux, ou les climats rigoureux avec des hivers marqués, il devient préférable de s'orienter vers des solutions alternatives pour assurer la longévité et la stabilité de l'ouvrage.

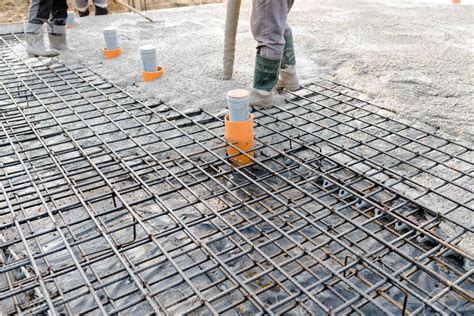

Dans le cas d'une structure ouverte comme une pergola, une terrasse, un carport, un préau ou une gloriette, l'utilisation de plots en béton s'avère une option plus adaptée. Ces plots, souvent ancrés en béton, permettent une meilleure gestion des contraintes du sol. Pour des constructions plus massives comme une cabane, une semelle filante est généralement recommandée. Cette dernière permet de s'assurer que la fondation se situe sous la ligne de gel, un facteur crucial dans les régions aux hivers rigoureux pour prévenir les dommages dus au gel et au dégel.
Bien que la réalisation d'une dalle en béton soit considérée comme relativement accessible, même pour les novices, certaines étapes exigent une précision particulière. La mise à niveau et le lissage du béton, par exemple, requièrent des outils spécifiques et une certaine habileté acquise avec l'expérience. Néanmoins, l'apprentissage est un processus continu, et chaque projet est une opportunité de développer ses compétences.
Les Principes Fondamentaux de la Construction d'une Dalle Béton
Les principes généraux de la construction d'une dalle en béton sont relativement simples. L'idée principale est de couler une dalle armée sur une assise préparée en gravier compacté. Une caractéristique essentielle de cette méthode réside dans le renforcement des pourtours de la dalle. Ces bords sont rendus plus profonds et plus robustes pour former une sorte de "ceinturage" autour de l'ouvrage. Ce renforcement est stratégique : il vise à prévenir l'éclatement de la dalle, un phénomène qui peut survenir sous l'effet des contraintes ou des variations de température.

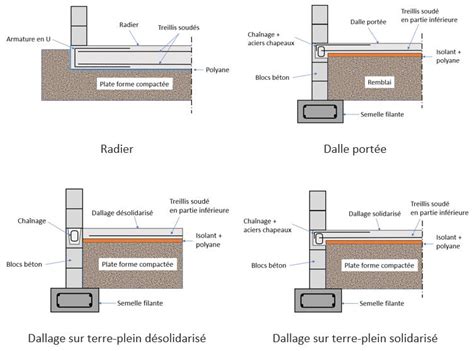

La structure d'une dalle en béton est conceptualisée comme suit : le béton armé constitue la dalle principale, reposant sur une couche de gravier préalablement compacté. Le ferraillage, qu'il s'agisse de treillis d'acier ou de barres d'armature pour les poteaux, est intégré pour renforcer la résistance du béton, particulièrement face aux forces de traction. Un film pare-vapeur est souvent posé sous le gravier pour empêcher l'humidité du sol de remonter dans la dalle. Le ferraillage des poteaux, souvent espacé de 15x15 cm, est également un élément clé, surtout dans les zones où la dalle doit supporter des charges importantes.
Les Joints : Prévention des Fissures et Gestion des Mouvements
L'un des aspects cruciaux dans la conception et la réalisation d'une dalle en béton, surtout pour les grandes surfaces, est la gestion des joints. Ces éléments sont essentiels pour éviter les désordres structurels tels que les fissures ou les ruptures.
Joints de Structure et de Dilatation
Lorsqu'une dalle en béton atteint une superficie supérieure à 40 m², ou lorsque sa portée excède 15 mètres, l'intégration de joints de dilatation devient indispensable. La longueur mentionnée peut varier en fonction des conditions climatiques locales, car les variations de température induisent des dilatations et contractions du béton. Ces mouvements, s'ils ne sont pas correctement gérés, peuvent entraîner des contraintes internes et provoquer des fissures. Le principe consiste à diviser une grande dalle en plusieurs panneaux plus petits et indépendants. L'objectif est de rendre ces panneaux aussi carrés que possible, en veillant à ce que le rapport longueur/largeur ne dépasse pas 1,5. Cette proportion favorise une répartition plus homogène des contraintes.
Il est impératif d'éviter les intersections en "T" dans la conception du ferraillage ou de la structure de la dalle, car elles peuvent devenir des points faibles propices à des ruptures aléatoires.

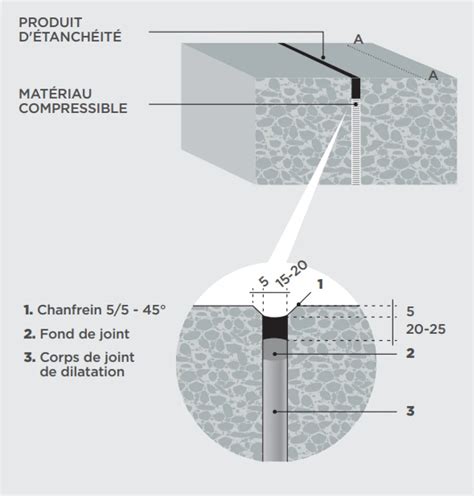

L'épaisseur d'un joint de dilatation est un autre paramètre important. Elle doit être suffisante pour accommoder la dilatation maximale attendue, généralement entre 10 et 20 mm. La technique consiste à insérer entre les panneaux de béton une matière compressible et durable, telle que le caoutchouc, le silicone, ou un profilé métallique (aluminium, acier). Ces matériaux ont la capacité de se comprimer sous l'effet de la dilatation du béton, absorbant ainsi les mouvements sans générer de contraintes excessives.
Joint de Construction et de Périphérie
Le joint de dilatation s'aligne généralement avec le joint de construction, assurant une continuité dans la gestion des discontinuités structurelles. De plus, si la dalle est adjacente à un mur existant, l'insertion d'un joint de périphérie entre les deux structures est fortement recommandée. Ce joint permet de désolidariser la dalle du mur, empêchant ainsi la transmission des mouvements ou des contraintes d'un élément à l'autre.
Joint de Retrait
Dans certains cas, un joint de retrait peut remplir simultanément la fonction de joint de dilatation. Si tel est le cas, il est primordial de s'assurer que ce joint est correctement obstrué pour empêcher toute infiltration d'eau ou de matériaux extérieurs, ce qui pourrait compromettre l'intégrité de la dalle à long terme.
Une remarque importante pour ceux qui envisagent de revêtir leur dalle de carreaux : il est conseillé de commencer la pose du carrelage au niveau des joints de dilatation. Cela permet de masquer discrètement le joint et d'assurer une finition esthétique tout en préservant la fonctionnalité du joint.
La Préparation du Coffrage : La Clé d'une Dalle Plane
La réalisation d'un coffrage précis est une étape déterminante pour obtenir une dalle parfaitement plane et horizontale. Le soin apporté à cette phase conditionne en grande partie le résultat final.
Creuser le Sol
Pour les surfaces de petite taille, inférieures à 10 m², une bêche et une pioche peuvent suffire pour creuser le sol. Cependant, pour des surfaces plus importantes, la location d'une petite pelleteuse est fortement recommandée pour économiser du temps et de l'effort physique. Il est important de prévoir où stocker les déblais, ou de les étaler uniformément sur le terrain si le gazon doit être refait ultérieurement. L'excavation peut s'étendre de quelques centimètres au-delà du périmètre prévu pour la dalle, afin d'accueillir l'épaisseur du coffrage. Une profondeur d'environ 20 cm est généralement suffisante. Les cordons de repérage peuvent être retirés pendant cette étape, à condition que le pourtour de la dalle ait été clairement marqué au sol, par exemple à la pelle.

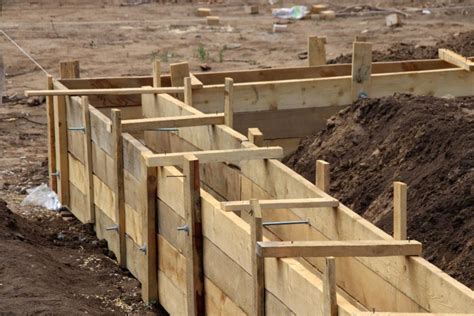

Mise en Place du Coffrage
La technique de coffrage implique de fixer des tasseaux, taillés en pointe, à des planches. Ces tasseaux doivent être alignés avec le bord supérieur de la planche pour ne pas gêner le passage des outils de lissage du béton. Les planches sont ensuite plantées dans le sol, en s'assurant que leur bord intérieur est aligné avec le fil de repère qui délimite le périmètre de la dalle. L'assemblage des planches aux angles doit être soigné. Il est crucial de vérifier le niveau supérieur des planches de coffrage ; une planéité et une horizontalité parfaites à ce stade garantissent une dalle de niveau.
Comment faire un coffrage pour une dalle beton
Le Fond de Forme en Gravier : Stabilité et Drainage
Une fois le coffrage en place, la prochaine étape consiste à préparer le fond de forme. Celui-ci est constitué d'une couche de gravier compacté, dont le rôle est de fournir un support stable et bien drainant pour la dalle en béton.
Les bords de la forme en gravier sont volontairement plus profonds que le centre. Cette différence de profondeur est conçue pour former la "ceinture" de renforcement mentionnée précédemment. Si une pelleteuse a été utilisée pour l'excavation, il peut être judicieux de la garder pour la mise en place du gravier, surtout si les quantités sont importantes. La mise en forme des bords avec une pelle est une opération qui ne nécessite pas une précision millimétrique. L'objectif est d'obtenir des bords plus épais que le centre, ce qui permet d'économiser du béton tout en créant le renforcement périphérique nécessaire. Il est essentiel de vérifier que les hauteurs minimales indiquées sur les schémas de construction sont respectées, ces hauteurs étant mesurées par rapport au haut du coffrage.
Le Film Pare-Vapeur : Protection contre l'Humidité

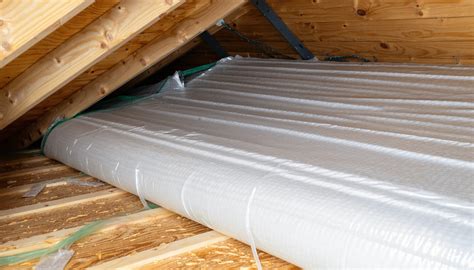

L'installation d'un film pare-vapeur, généralement un film polyane d'une épaisseur minimale de 150 microns, est une mesure préventive importante. Son rôle est d'empêcher les remontées d'humidité du sol à travers la dalle. Une épaisseur inférieure à 150 microns risque de rendre le film plus susceptible d'être perforé avant le coulage du béton.
Pour les petites constructions, les rouleaux de film pare-vapeur destinés aux fondations peuvent être trop grands. Dans ce cas, une bâche à œillets peut constituer une alternative économique. Le film doit être agrafé sur les bords supérieurs des planches de coffrage. S'il n'est pas possible de poser le ferraillage immédiatement, il est conseillé de lester le film avec des planches pour éviter qu'il ne soit emporté par le vent. Bien que facultatif sur des terrains sans risque d'humidité remontante, l'installation d'un film pare-vapeur est une précaution peu coûteuse qui assure une tranquillité d'esprit supplémentaire.
Le Ferraillage : L'Armature Indispensable du Béton
Le ferraillage est l'épine dorsale de la résistance d'une dalle en béton. Il est impératif de respecter les épaisseurs d'enrobage pour garantir la solidité et la durabilité de l'ouvrage. Chaque élément métallique doit être enrobé d'au moins 3 cm de béton. Un enrobage insuffisant expose les armatures à la corrosion et augmente le risque d'éclatement du béton.
Ferraillage de la Ceinture
Le ferraillage de la ceinture périphérique est constitué de poteaux, souvent de type P410, positionnés à environ 4 cm des bords extérieurs. Des écarteurs sont utilisés pour garantir l'enrobage suffisant du béton autour des armatures. Dans les angles, un assemblage de six barres d'acier en forme de L (trois en haut, trois en bas) est couramment réalisé pour renforcer ces points critiques.
Treillis Soudé

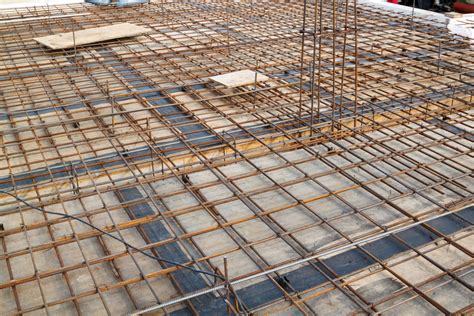

Le treillis soudé, constitué de fils d'un diamètre minimal de 7 mm, est ensuite posé. Il repose sur le ferraillage de la ceinture et y est lié par du fil de fer. Le béton devra enrober ce treillis d'au moins 4 cm. Des écarteurs en plastique, ou des substituts comme des éclats de parpaing ou des pâtés de béton, sont utilisés pour maintenir le treillis à la bonne hauteur et assurer l'enrobage correct.
Comment faire un coffrage pour une dalle beton
La Mise en Place et le Lissage du Béton
Une fois le ferraillage en place, l'étape suivante est le coulage du béton. Cette opération requiert une certaine organisation pour assurer une répartition homogène et un travail dans les délais impartis avant que le béton ne commence à faire sa prise.
Coulage et Répartition
Le béton peut être coulé directement depuis une bétonnière pour de petites surfaces, ou livré par camion-toupie pour des volumes plus importants. Pendant le coulage, un ou deux ouvriers étalent et répartissent le béton à l'aide d'un râteau et d'une pelle. Une aiguille vibrante, bien que facultative, peut être utilisée pour fluidifier temporairement le béton et en faciliter la répartition, notamment dans les zones difficiles d'accès ou autour du ferraillage.
Lissage et Finition

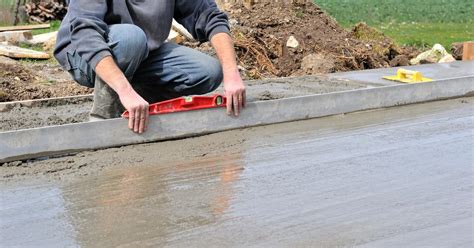

Immédiatement après la répartition, ou pendant celle-ci, le béton est nivelé et lissé. Deux ouvriers utilisent une grande règle de maçon, effectuant un mouvement de va-et-vient rapide pour tirer et niveler le béton. Cette étape est cruciale pour obtenir une surface plane.

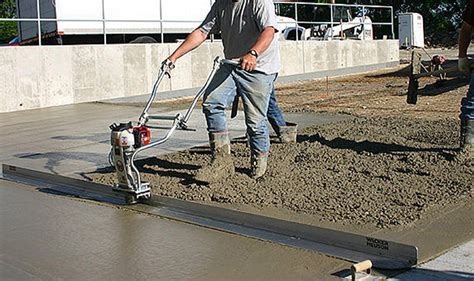

Le lissage final, réalisé avec une règle vibrante ou une lisseuse en magnésium, permet d'obtenir une finition de surface d'excellente qualité. Cette finition est particulièrement importante si la dalle n'est pas destinée à être recouverte par un autre revêtement. Ces outils de lissage peuvent être loués.
Installation des Ancres pour Structures Spécifiques
Pour les constructions qui nécessitent une fixation solide de l'ossature, comme une cabane ou une remise, des ancres sont prévues. Pour les structures ouvertes comme les terrasses, cette étape peut être sautée.
Les ancres, insérées verticalement avant que le béton ne fasse sa prise, servent de points d'ancrage pour l'ossature (par exemple, la lisse basse d'une cabane). Il est essentiel de repérer leur emplacement avec précision avant le coulage du béton. Une astuce consiste à marquer le polyane avec un coup de ciseau ou un feutre indélébile. Ces marquages garantiront la bonne position des ancres lors de leur insertion.
Le Traitement Post-Coulage : Assurer la Durabilité
Une fois la dalle coulée et lissée, un traitement approprié est nécessaire pour garantir la résistance et la durabilité du béton.
L'Aspersion du Béton
Les liaisons entre le ciment et l'eau, processus chimique appelé hydratation, doivent se dérouler dans des conditions optimales. Pour assurer la stabilité et la résistance du béton, il est nécessaire de le maintenir humide pendant les premiers jours suivant le coulage. Selon la région et les conditions climatiques, cela peut impliquer de brumiser le béton avec un produit de cure dans les zones humides et sujettes au gel, ou simplement de l'asperger d'eau pendant trois jours consécutifs dans les régions plus sèches. Ce maintien de l'humidité est essentiel pour permettre une prise complète du ciment et éviter un séchage trop rapide qui pourrait fragiliser la dalle.
Le Décoffrage
Le décoffrage, c'est-à-dire le retrait des planches de coffrage, peut généralement être effectué dès le lendemain du coulage, ou quelques jours plus tard, en fonction des conditions et du type de béton utilisé. L'outil de base pour cette opération est le pied de biche ou la barre à mine, utilisés avec précaution pour faire levier à la base des planches. Il est crucial d'éviter d'insérer un outil entre la planche et le béton, car cela pourrait endommager les bords de la dalle, même si cela ne compromet pas directement la structure.
Une fois les planches retirées, le film pare-vapeur (polyane) doit être laissé en place. Il sera ultérieurement remonté le long de la dalle et fixé à la lisse basse de la structure, assurant ainsi une continuité de la barrière anti-humidité.
Comment faire un coffrage pour une dalle beton
Considérations Spécifiques et Alternatives
Le choix de construire une dalle en béton sur poteaux dépendra de la nature du projet et des contraintes du site.
Charges et Dimensionnement
Dans le cadre de discussions sur des projets d'extension, des questions surgissent quant au dimensionnement des poteaux et des poutres. Par exemple, un poteau de section 4HA10 avec un béton de centrale peut supporter une charge d'environ 25 tonnes. Cependant, cette estimation ne tient généralement pas compte des charges de neige, qui peuvent être significatives en fonction de l'altitude et de la région. Il est donc crucial de prendre en compte ces facteurs, ainsi que le risque d'accumulation de neige provenant des toitures adjacentes.
Des discussions techniques ont lieu sur la manière de positionner et de dimensionner les fondations par rapport aux structures existantes, notamment lorsque celles-ci présentent des fondations anciennes et non conventionnelles (par exemple, en pierres). L'idée de mettre une feuille de polystyrène de 2 cm à l'aplomb des fondations existantes, sur la semelle et son retour, est évoquée pour créer un joint de désolidarisation.
Alternatives et Structures Complexes
Pour des portées importantes, comme 3,6 mètres, il est possible d'envisager une poutre noyée dans la dalle d'une épaisseur de 25 cm, évitant ainsi une retombée de poutre proéminente. Des semelles isolées, dont la profondeur doit respecter le hors-gel (environ -60 cm dans certaines régions), peuvent également être une solution. L'enrobage des aciers pour les poutres doit se situer entre 3 et 5 cm.
L'option des poutres en porte-à-faux est aussi une possibilité pour éviter de placer des poteaux trop près des fondations existantes. Dans ce cas, des poutres de 3 mètres de portée en porte-à-faux pourraient être envisagées. Des entreprises spécialisées, comme Fimurex, peuvent fournir des devis détaillés pour des poutres sur mesure.
Il est important de noter que la construction de structures complexes, impliquant des porte-à-faux importants ou des fondations non standards, peut nécessiter une étude de structure et une étude de sol réalisées par des professionnels. Ignorer ces études peut présenter un risque réel pour la sécurité de l'ouvrage.
Structures Bois vs Béton
La structure en bois est souvent présentée comme une alternative simplifiant grandement la mise en œuvre, notamment pour les extensions à toit plat. Des systèmes de poutres précontraintes, comme les poutres PM5, peuvent être utilisés pour éviter les descentes de charge importantes. Cependant, même avec des poutres en bois, la portée peut être limitée.
Pour une dalle béton sur plots d'un mètre de hauteur, sans l'utilisation de poutres, une épaisseur de dalle de 12 à 14 cm peut être suffisante pour une maison d'environ 9x12 mètres. Le principe serait de couler une dalle en béton armé sur une tôle servant de coffrage perdu, reposant sur des plots en béton espacés de 1,5 à 2,0 mètres.
La construction d'une terrasse sur pilotis, bien que réalisable par de bons bricoleurs, demande des connaissances en menuiserie et un respect scrupuleux des étapes. Le dimensionnement des poteaux en bois, des bastaings, et le calcul du nombre de supports nécessaires sont des étapes préliminées importantes. Le béton doit être préparé, coulé et tassé avec soin dans les trous des poteaux. La fixation des platines en acier sur les poteaux, la taille des poteaux selon la hauteur désirée de la terrasse, et l'entaillage pour recevoir les bastaings sont des opérations clés. La vérification de l'horizontalité de la structure avant de visser les bastaings est essentielle. Pour faciliter l'écoulement des eaux de pluie, le plancher de la terrasse doit être légèrement incliné. Les lames de bois sont ensuite fixées, en respectant un espacement de 3 à 8 mm entre elles. Il est à noter que les terrasses de plus de 20 m² nécessitent un permis de construire.
Le béton, bien que résistant à la compression, est cassant sous l'effet de tensions importantes. C'est pourquoi le ferraillage est essentiel. L'invention du béton armé, attribuée à François Coignet, visait à pallier cette fragilité en intégrant des armatures métalliques pour renforcer la résistance à la traction. Les armatures utilisées sont des fers ronds, lisses ou tréfilés, dont la section varie. Ces fers doivent être entièrement noyés dans le béton. Le façonnage des fers, par pliage ou recourbement des extrémités, facilite leur ancrage et leur solidarisation avec la pièce en béton. L'acier doux est couramment utilisé pour sa flexibilité.
Le ferraillage d'un poteau, bien que moins critique que pour une poutre, est nécessaire, surtout à son pied, pour assurer une bonne assise au sol. Des fers disposés horizontalement et verticalement, maintenus par des étriers, forment l'armature. Pour une poutre, le ferraillage reprend sa forme, avec des fers horizontaux et des cadres espacés.
Les dalles en béton, d'une épaisseur variant entre 8 et 10 cm, peuvent être ferraillées ou non selon leurs dimensions et leur support. Pour une dalle reposant directement sur le sol et de petite taille, le ferraillage n'est pas toujours nécessaire. Pour une dalle sur appuis, des armatures longitudinales et transversales (répartition) sont indispensables. Les dalles nervurées, combinant des poutres et une dalle coulées en un bloc, offrent une grande résistance pour les grandes portées.
Le béton peut être préparé sur place à l'aide d'une bétonnière pour des quantités modérées, ou livré par camion-toupie. Le gâchage, mélange de ciment, d'agrégats et d'eau, doit être réalisé avec soin, car la solidité de l'ouvrage en dépend. Le béton commence à prendre environ 2 heures après le gâchage, ce qui impose de le couler, le tasser et le lisser dans ce laps de temps. Il faut attendre au moins 3 jours avant de marcher sur le béton, 5 jours avant le décoffrage, et 10 jours avant de le soumettre à des charges importantes comme le passage d'une voiture.
Pour une entrée de garage fissurée par le gel, le béton désactivé est une option, mais il est important de s'assurer de sa solidité à long terme. D'autres solutions peuvent être envisagées. Les dalles en béton sont une excellente option pour aménager des chemins, des terrasses ou des patios, offrant durabilité et personnalisation.
La pose d'un portillon adossé à un mur existant, nécessitant la construction d'un pilier sur une dalle existante, soulève la question des fondations. Il peut être nécessaire de casser la dalle existante pour réaliser des fondations adéquates.
Dans le domaine de la construction, l'importance d'un entretien régulier des toitures, des systèmes de chauffage, et la vérification des fenêtres de toit ne doivent pas être négligés pour assurer la sécurité, le confort et les économies d'énergie. Les pompes à chaleur hybrides offrent une solution intéressante pour optimiser le chauffage. L'isolation du logement et le réglage du thermostat sont également des leviers d'économie d'énergie. L'innovation dans les systèmes de cloisons sèches permet de supprimer les ossatures métalliques. La construction en pierre, bien que similaire à celle en brique, exige une attention particulière aux fondations, à l'appareillage et aux joints. Les menuiseries industrielles offrent des solutions de qualité, tandis que le Diagnostic de Performance Énergétique (DPE) est un critère déterminant dans l'immobilier. L'étanchéité des joints mastic silicone dans les salles de bains, l'entretien des meubles de jardin, le décoffrage correct des ouvrages en béton, et la surveillance de l'état des toitures sont autant de détails qui contribuent à la longévité et à la sécurité des habitations.
