Le linteau, cet élément structurel horizontal judicieusement placé au-dessus des ouvertures telles que les portes et les fenêtres, joue un rôle fondamental dans la stabilité et la sécurité de toute construction. Bien plus qu'un simple élément esthétique, il est le garant de la pérennité de l'ouvrage en reprenant efficacement les charges exercées par la maçonnerie située au-dessus. Son dimensionnement précis, et en particulier sa hauteur, est une étape cruciale qui ne peut être négligée. Cet article se propose de détailler les différents aspects liés à la hauteur d'un linteau, en explorant les matériaux, les méthodes de calcul, les normes en vigueur et les considérations pratiques pour garantir une construction de qualité professionnelle.
Le Rôle Essentiel du Linteau dans la Structure
Au cœur de toute construction, le linteau est le support qui se trouve au-dessus des portes et des fenêtres d’une maison. Sa fonction première est de soutenir le mur porteur au-dessus d'une ouverture, assurant ainsi la stabilité globale du bâtiment. Dans un mur porteur, le linteau reprend la charge du mur pour éviter toute fragilisation ou déstabilisation. Il est indispensable lors de la création d'une porte, d'une fenêtre ou de l’ouverture complète d’un mur pour une extension. Historiquement, le linteau était souvent conçu en bois, une poutre simple posée horizontalement sur deux montants verticaux. Aujourd'hui, les matériaux ont évolué, offrant une plus grande flexibilité et résistance, tout en respectant des normes strictes en matière de hauteur et de dimensionnement.
Matériaux de Linteaux : Diversité et Applications
Le choix du matériau pour un linteau dépend de plusieurs facteurs, notamment la portée de l'ouverture, les charges à supporter, les contraintes architecturales et les préférences esthétiques. Plusieurs options s'offrent aux constructeurs :
Le Linteau Bois : Il s’agit du linteau « traditionnel ». Ses dimensions dépendent de l’ouverture et de la charge à supporter. Bien que moins courant dans les constructions neuves pour des raisons de durabilité et de résistance au feu, il reste une solution viable pour certaines rénovations ou des structures spécifiques, à condition que ses dimensions soient calculées avec soin pour la charge.

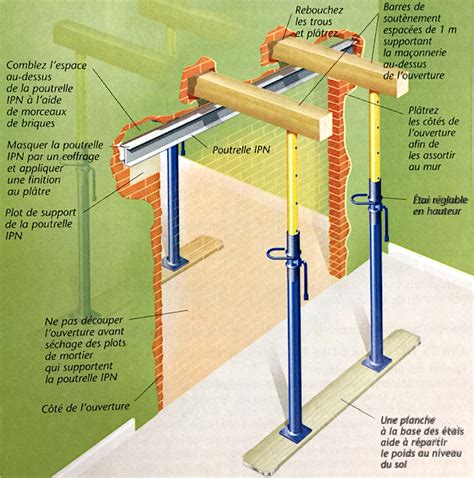

Le Linteau Acier : Souvent désigné par IPN (Profilé en I), HEA ou UPN (Profilé en U), le linteau en acier est idéal pour de grandes ouvertures, avec des portées pouvant atteindre 12 mètres. L’acier permet de réaliser des ouvertures assez importantes. La longueur des poutres peut aller jusqu’à 12 mètres. Les IPN en acier sont particulièrement répandus pour leur rapidité de mise en œuvre et leur capacité à supporter des charges considérables sur de longues portées.
Le Linteau Béton Armé : Le plus souvent, ce sont des poutres en béton armé. Leur portée est moindre que celle de l'acier, mais l'avantage est qu’elles peuvent s’intégrer à n’importe quelle maçonnerie. Ce type de linteau se présente sous forme de poutre en béton armé et s’intègre aisément à la maçonnerie. Pour des portées supérieures à 7 mètres, il devient nécessaire d’utiliser du béton précontraint. Les linteaux sont fabriqués en usine, ce qui simplifie leur pose.
Les Linteaux Préfabriqués : Ces éléments préfabriqués en usine, souvent en béton armé, remplacent le coffrage au-dessus de l’ouverture. Ils sont pratiques et rapides à poser, mais plus lourds à manipuler et nécessitent parfois une grue ou un engin de levage pour leur mise en place.
Les Blocs Linteaux ou Parpaings de Chaînage : Ces éléments en forme de U, alignés bout à bout, constituent des « coffrages permanents ». On place ensuite des armatures dedans avant de les remplir de béton. Ils ont généralement une dimension de 20 x 20 x 50 cm. Ils sont une solution courante pour les linteaux coulés sur place, offrant une structure de coffrage intégrée.
Le Linteau Monobloc en U (Béton ou Brique) : Ce bloc est posé tel quel. On place ensuite une armature dedans puis on y coule le béton. C'est une méthode qui combine la facilité de mise en place d'un élément préfabriqué avec la solidité du béton coulé sur site.
Le choix du linteau ne doit jamais se limiter au prix ou à l’esthétique. L'épaisseur du mur, la longueur de l’ouverture et la localisation ou non en zone sismique influenceront votre choix.
Déterminer la Hauteur d'un Linteau : Principes et Règles
La dimension d’un linteau se définit toujours en fonction de la taille de l’ouverture souhaitée. Pour la durabilité de votre maison et pour la sécurité de votre famille, il faut respecter les normes déjà mises en place.
Pour une largeur d’ouverture courante de 1,20 mètre, la hauteur du linteau est généralement comprise entre 12 et 15 cm, ce qui correspond à environ 1/10 à 1/15 de la portée libre. Cette règle empirique, souvent appliquée par les menuisiers, est une bonne base pour les ouvertures de taille standard.
En règle générale, on dit souvent que la hauteur du linteau doit représenter environ 1/10 à 1/12 de la portée. Cette proportion est cruciale car elle détermine le « bras de levier » de la poutre, sa capacité à résister aux forces de flexion. Un linteau de 20 x 30 cm pour une portée de 4 mètres, par exemple, serait catastrophique car sa faible hauteur ne lui confère pas assez de résistance.
Pour des fenêtres assez atypiques ou des ouvertures de grandes dimensions, il est conseillé de demander des conseils à un spécialiste des ouvertures et des fenêtres, ou à un connaisseur du monde de la maçonnerie. Une mesure couramment proposée par les professionnels est de 26 cm de hauteur pour 260 cm de portée, illustrant l'importance de la proportion.
Lors de la rénovation de votre maison, vous pouvez vous baser sur la mesure de vos ouvertures existantes. La définition du cadre de la fenêtre en entier est cruciale. Ce cadre vous permettra de connaître le nombre de fenêtres dans chacune de vos pièces. Aussi, il vous donne une idée de la longueur de chaque poutre jouant le rôle de porteur des linteaux. Une fenêtre standard mesure en moyenne 75 x 60 cm si elle est dotée d’un seul vantail. Pour une fenêtre à deux vantaux, vous devez laisser une ouverture de 125/135 x 120 cm. La fenêtre vitrée de votre chambre peut très bien avoir une forme et une dimension assez atypiques. La manière la plus sûre de connaître la dimension de vos linteaux serait alors de vous tourner vers un spécialiste de la menuiserie ou de la maçonnerie.
Comment déterminer la base et la hauteur d'une poutre ? #poutre #construction #calcul #bricolage
Le Dimensionnement Technique : Charges, Flexion et Ferraillage
Le dimensionnement d’un linteau en béton armé repose sur une série d’étapes strictes pour garantir la sécurité, la solidité et la conformité de votre ouvrage. Identifier précisément toutes les charges qui s’exercent sur le linteau en béton armé est essentiel pour garantir sa résistance et sa durabilité.
Le calcul d’un linteau en béton armé se base sur les règles de l’Eurocode 2 (ou BAEL dans certains contextes), incluant les notions d’état limite ultime (ELU) et d’état limite de service (ELS). La hauteur et la largeur sont souvent contraintes par le mur et l’architecture. Pour la largeur par exemple, il est communément admis qu’elle sera identique à celle de l’appareillage.
La charge sur un linteau de mur porteur est généralement considérée comme une charge uniformément répartie (q). Le calcul du moment fléchissant maximal ($M_{\max}$) est essentiel. Par exemple, pour une charge uniformément répartie (q) de 3 kN/m et une portée (L) de 2 m, le moment maximal calculé est de 1,5 kNm.
En béton armé, on considère que la traction est reprise par l’acier et la compression par le béton. Ces deux forces forment un couple séparé par un bras de levier interne, noté z. Pour continuer, il faut choisir une dimension pour le linteau, par exemple une hauteur totale de la poutre (h) de 30 cm. En dimensionnement à l’état limite ultime (ELU), la contrainte est la limite élastique de l’acier ($f{yk}$) divisée par un coefficient de sécurité ($\gammas$).
Le dimensionnement d’un linteau en béton armé repose sur une analyse de charges, un calcul de la flexion et un choix de ferraillage conforme aux réglementations.
- Pour un linteau de 4 mètres de portée, comptez sur une section d’au moins 20 x 40 cm (idéalement 20 x 50 cm si vous avez un mur chargé au-dessus). Le ferraillage nécessite 4 à 8 barres HA de diamètre 14 à 20 mm, avec des cadres espacés de 10 à 20 cm.
La longueur totale de votre linteau est la distance entre les centres des appuis, souvent simplifiée par la portée libre majorée des appuis, ou plus simplement la portée libre. Un linteau doit reposer sur les murs de chaque côté. La longueur de scellement est importante : les barres d’armature doivent se prolonger dans les appuis sur au moins 40 cm de chaque côté. On les oublie souvent, mais elles sont indispensables !
Considérations Pratiques et Erreurs à Éviter
Le choix du linteau ne doit jamais se limiter au prix ou à l’esthétique. Faire appel à des experts en diagnostic et en structure permet de sécuriser le projet et d’anticiper toute difficulté technique. Avec des bureaux d’études expérimentés, vous bénéficiez d’un accompagnement complet, de la conception à la réalisation.
Erreurs courantes à éviter :
- Vouloir économiser sur la section : Un linteau sous-dimensionné (par exemple, un 20x35 cm pour une portée importante) ne pourra pas supporter les charges, entraînant des fissures voire un effondrement.
- Négliger le ferraillage : Le ferraillage, composé de barres et d'étriers, est essentiel pour reprendre les efforts de traction et de cisaillement. Un manque d'étriers ou des barres de diamètre insuffisant sont des erreurs graves.
- Sous-estimer la portée : La portée est le facteur déterminant la flexion. Plus elle est grande, plus les moments de flexion sont importants. Pour des portées de 4 mètres, les moments de flexion deviennent vraiment importants, et l'effet de levier est puissant.
- Ignorer la charge au-dessus : Ce que le linteau va supporter est la question primordiale. Il faut prendre en compte le poids du mur, mais aussi un éventuel plancher ou une charpente au-dessus.
- Ne pas faire d’étude : C'est la plus grosse erreur de toutes. Un calcul par un professionnel est indispensable pour garantir la sécurité.
- Appuis insuffisants : Vos appuis doivent être solides. Quand votre linteau supporte une charge, celle-ci se concentre aux extrémités. Poser un linteau sur de simples parpaings creux de 20 cm, surtout pour une grande portée, est une erreur qui peut coûter cher, menant à un affaissement du mur. La règle de base pour un linteau de 4 m est d'avoir au moins 40 cm d'appui de chaque côté.
- Qualité du béton : Le linteau doit être coulé en béton C25/30 minimum. Le compactage vibré est indispensable.
Dans le cas d'une ouverture de 3 mètres de large pour une porte de garage, avec une hauteur sous plafond limitée dans un sous-sol (par exemple, 2m10, ne laissant que 10 cm pour le linteau), cela pose un défi majeur. Pour une telle portée, un linteau de 10 cm de hauteur est souvent insuffisant sans un calcul structurel très poussé, potentiellement avec des solutions d'acier intégrées ou un béton de haute performance. Il est fréquent, pour des portées similaires, d'utiliser un IPN 200 ou IPN 220.
Il est important de noter que les exemples de dimensionnement fournis sont à titre indicatif. Un calcul réalisé par un bureau d'études ou un ingénieur structure est irremplaçable.
Conclusion Préliminaire
Le dimensionnement précis de la hauteur d'un linteau est une étape fondamentale qui assure la sécurité et la durabilité de votre construction. Que vous optiez pour le bois, l'acier, le béton armé ou des solutions préfabriquées, une compréhension approfondie des charges, des matériaux et des normes en vigueur est essentielle. N'hésitez jamais à faire appel à des professionnels pour valider vos choix et garantir la solidité de vos ouvrages. Une construction de qualité est une construction réfléchie et sécurisée.
