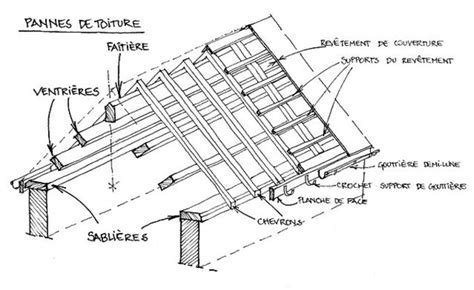

La rénovation d'une toiture, particulièrement lorsqu'elle implique le remplacement d'un ancien revêtement potentiellement amianté par des tuiles canal sur un support de volige, présente des défis structurels significatifs. Dans le cas spécifique d'une surface de toit de 32,3 m² avec une panne faîtière adossée à une façade et une pente faible de 14%, la gestion des charges devient primordiale. La configuration du toit, divisé en deux parties inégales, avec des pannes encadrées par les pignons et reposant sur des murs en briques, coupées et jointes en enture (coupe sifflet), ajoute une couche de complexité. Le nombre de quatre pannes (une sablière, une "faîtière", et deux intermédiaires) avec des entraxes variant entre 134 cm et 139 cm, nécessite une analyse minutieuse des forces en jeu.
Analyse des Charges et des Contraintes Structurelles
Le poids de la nouvelle toiture, incluant les tuiles canal, la volige, et surtout les charges extrêmes de neige, est estimé à 120,5 kg/m². Ce poids se répartit sur les pannes, avec une charge calculée d'environ 807,4 kg par panne, en se basant sur l'entraxe le plus grand de 139 cm. Cette charge est substantielle et dépasse la capacité de support attendue pour des pannes de dimensions standard non renforcées. Les contraintes imposées par la configuration des combles, qui limitent la possibilité d'ajouter des renforts externes comme des bracons, ainsi que les contraintes de copropriété rendant l'ajout de nouvelles pannes difficile, orientent la solution vers le renforcement des pannes existantes.
Le Recours aux Flasques Métalliques pour le Renforcement

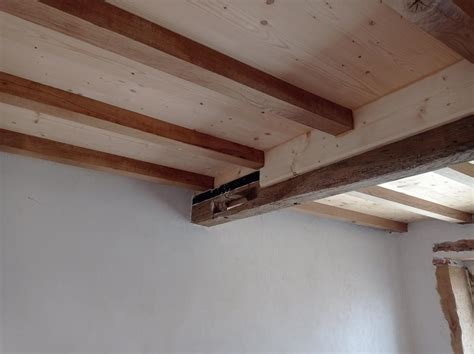

Face à ces contraintes, le "flasquage" des pannes, c'est-à-dire l'ajout de pièces métalliques latérales ou inférieures pour augmenter leur résistance, apparaît comme une solution technique appropriée. Le terme "flasque" désigne techniquement "chacune des pièces plates de fer ou de bois, allant par paire, qu'on dispose parallèlement dans un mécanisme". Dans le contexte de la charpente, il s'agit de renforcer la panne existante en lui ajoutant une ou plusieurs pièces qui travaillent de concert avec le bois pour mieux répartir les charges et augmenter la rigidité de l'ensemble.
Le choix de la dimension d'un flasque métallique doit être judicieusement calculé pour répondre aux contraintes spécifiques. Il ne s'agit pas simplement de doubler la panne, mais d'optimiser la section transversale de l'élément composite bois-métal. Les calculs devront prendre en compte la portée de la panne, les charges qu'elle supporte (poids propre, poids de la toiture, charges climatiques comme la neige et le vent), ainsi que les propriétés mécaniques du bois existant et du matériau du flasque (généralement de l'acier). L'objectif est d'atteindre une résistance et une rigidité suffisantes pour éviter toute déformation excessive ou rupture.
Critères de Dimensionnement des Flasques Métalliques
Plusieurs facteurs doivent être considérés pour déterminer la dimension adéquate des flasques métalliques :
La Portée et l'Entraxe : La distance entre les appuis des pannes est un facteur déterminant dans la flexion qu'elles subissent. Plus la portée est grande, plus la flexion sera importante et plus le renfort devra être conséquent. L'entraxe des pannes influence la répartition des charges, mais c'est la portée individuelle de chaque panne qui est critique pour son propre dimensionnement.
Les Charges Appliquées : Comme mentionné, le poids de la toiture (tuiles, voliges) et les charges climatiques (neige, vent) sont les principales sollicitations. Il est essentiel d'utiliser les normes en vigueur pour le calcul de ces charges en fonction de la zone géographique du chantier. Les 120,5 kg/m² représentent une charge totale ; il faut distinguer les charges permanentes (poids de la structure et de la couverture) des charges variables (neige, vent).

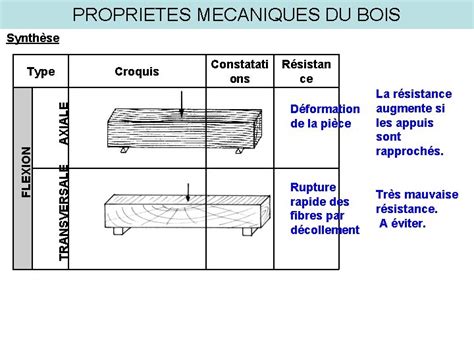

La Résistance du Bois Existant : La qualité et les dimensions initiales des pannes en bois doivent être évaluées. Si le bois est sain et en bon état, il pourra contribuer efficacement à la résistance de l'ensemble poutre-flasque. Cependant, si le bois présente des signes de faiblesse (fissures, moisissures), le flasque devra compenser davantage.
Les Propriétés Mécaniques de l'Acier : L'acier utilisé pour les flasques possède une limite élastique et une résistance à la rupture bien supérieures à celles du bois. Le choix de l'épaisseur et de la hauteur du flasque déterminera sa capacité à reprendre les efforts de flexion et de cisaillement.
Le Mode de Fixation : La manière dont les flasques sont fixés à la panne en bois est cruciale. L'utilisation de boulons et de goujons de diamètre et de longueur appropriés, judicieusement répartis, assure une bonne collaboration entre le bois et le métal. La densité des fixations doit être calculée pour éviter tout glissement ou déformation locale du bois sous la contrainte.
Calcul des Dimensions : Une Approche Méthodique
Le calcul des dimensions d'un flasque métallique peut être abordé par des méthodes d'ingénierie structurelle. Une approche courante consiste à considérer la panne et le flasque comme une section composée. On peut alors calculer le moment d'inertie de cette section composée et, à partir de là, déterminer la contrainte maximale de flexion.
L'idée est de "doubler" virtuellement la section de la panne en ajoutant une pièce métallique de part et d'autre, ou par le dessous, qui reprendra une partie significative des efforts de flexion. Par exemple, si une panne a une section de 7,5x15 cm, l'ajout de deux flasques métalliques de 5 mm d'épaisseur et de 15 cm de hauteur, fixés de chaque côté, augmentera considérablement la rigidité de l'ensemble. L'épaisseur et la hauteur du flasque seront déterminées par des calculs de flexion, en s'assurant que la contrainte maximale dans le bois et dans l'acier reste inférieure aux limites admissibles.
Une formule simplifiée pour le calcul de la flèche maximale due à une charge uniformément répartie sur une poutre bi-appuyée est :$f = \frac{5 \times q \times L^4}{384 \times E \times I}$où :
- $f$ est la flèche maximale
- $q$ est la charge par unité de longueur
- $L$ est la portée de la poutre
- $E$ est le module d'Young du matériau
- $I$ est le moment d'inertie de la section transversale
En ajoutant des flasques, le moment d'inertie $I$ de la section composée augmente, ce qui réduit la flèche $f$. Les calculs précis impliquent la détermination du moment d'inertie de la section composite bois-acier, en tenant compte des différents modules d'Young et des surfaces.
Dimensionner des structures bois - RDM - Force & Moment
Flaşquage par le Dessous : Une Alternative Judicieuse ?
La question de flasquer par le dessous plutôt que sur les côtés est pertinente, surtout lorsque les pannes sont proches de l'aplomb. Le flasquage par le dessous, souvent appelé "faisceau" ou "tirant" s'il est associé à un élément de compression, peut être particulièrement efficace pour reprendre les efforts de flexion.
Si le flasquage est effectué par le dessous, la pièce métallique travaille en traction dans la partie basse de la panne et potentiellement en compression dans la partie haute, selon la position de l'axe neutre de la section composée. Cette configuration peut être avantageuse pour plusieurs raisons :
- Facilité d'accès : Dans certains cas, l'accès par le dessous peut être plus aisé que par les côtés, notamment si l'espace est restreint.
- Efficacité mécanique : L'acier, étant résistant à la traction, est bien utilisé dans cette configuration pour reprendre les efforts.
- Esthétique et intégration : Le flasquage par le dessous peut être moins visible de l'intérieur des combles, ce qui peut être un avantage dans certains contextes.
Cependant, le flasquage par les côtés, en créant une section en "I" ou en "H" (si deux flasques sont utilisés), offre une rigidité accrue et une meilleure résistance au flambement, surtout si la panne est élancée. Le choix entre flasquage par les côtés ou par le dessous dépendra donc de l'analyse structurelle précise, des contraintes d'espace et de l'efficacité recherchée. Il est également possible de combiner les deux approches dans des cas complexes.
Le Bois comme Alternative au Métal
Bien que le métal offre une résistance et une rigidité supérieures pour un même volume, le bois peut également être utilisé pour renforcer les pannes. L'ajout d'une pièce de bois de section similaire à la panne existante, fixée de manière adéquate, peut constituer un renfort suffisant, surtout si la charge n'est pas excessivement importante ou si la portée est relativement courte.
Pour évaluer la faisabilité du renfort en bois, il faudrait comparer la section de bois ajoutée à la section initiale. L'idée de "doubler la panne" avec une pièce de bois de mêmes dimensions est une approche conservatrice qui garantit un renforcement significatif. Les calculs de résistance et de flèche seraient alors effectués en considérant la section composée en bois.
Les avantages du renfort en bois incluent sa facilité de mise en œuvre (découpe, fixation), son coût potentiellement inférieur à celui du métal, et sa compatibilité avec la structure existante en bois. Cependant, le bois est plus sensible à l'humidité, aux insectes et au feu que l'acier.
Le choix entre bois et métal pour le renforcement des pannes dépendra de nombreux facteurs, notamment le niveau de renforcement requis, le budget, les contraintes d'espace et les préférences esthétiques. Dans tous les cas, une analyse structurelle par un professionnel est indispensable pour garantir la sécurité et la durabilité de l'ouvrage.
Considérations Supplémentaires et Bonnes Pratiques
Au-delà du calcul des dimensions, plusieurs autres aspects sont cruciaux pour la réussite de ce type de travaux :
- Qualité du bois : S'assurer que le bois existant est sain et exempt de toute dégradation est une étape préalable indispensable. Si des traitements sont nécessaires (anti-fongique, anti-xylophage), ils doivent être réalisés avant toute opération de renforcement.
- Qualité de l'acier : Utiliser des aciers de construction conformes aux normes en vigueur (par exemple, S235, S275, S355 selon les besoins de résistance) est essentiel.
- Protection contre la corrosion : Les flasques métalliques doivent être protégés contre la corrosion, par galvanisation à chaud, peinture époxy ou autre traitement adapté, surtout dans des environnements potentiellement humides.
- Fixations : Utiliser des fixations (boulons, goujons, vis) de qualité appropriée, avec des rondelles pour répartir la charge, est primordial. Le nombre, le diamètre et l'espacement des fixations doivent être calculés pour assurer une bonne répartition des contraintes entre le bois et le métal.
- Conformité réglementaire : S'assurer que les solutions de renforcement adoptées sont conformes aux réglementations locales en matière de construction et de sécurité est une obligation.
En résumé, le renforcement des pannes par flasquage métallique est une solution technique viable pour répondre aux problématiques rencontrées lors de la rénovation de toitures. La clé du succès réside dans une analyse structurelle rigoureuse, un dimensionnement précis des renforts, et une mise en œuvre conforme aux règles de l'art. L'expertise d'un ingénieur structure ou d'un charpentier qualifié est indispensable pour mener à bien un tel projet en toute sécurité.
