La création de nouvelles ouvertures dans une maison ancienne en pierre, particulièrement lorsqu'il s'agit d'étages supérieurs, représente un défi technique qui allie la nécessité de préserver l'intégrité structurelle de l'édifice à celle de réaliser des travaux fonctionnels et esthétiques. Ce processus demande une planification minutieuse, une compréhension des forces en jeu, et l'application de techniques adaptées à la nature des matériaux anciens. L'expérience vécue lors de la création de deux fenêtres dans un mur en pierre illustre les étapes clés, les précautions à prendre et les solutions possibles pour mener à bien un tel projet.
Évaluation et Préparation de la Structure Existante
Avant toute intervention sur un mur porteur, une évaluation rigoureuse de l'état de la structure est primordiale. Dans le cas d'une rénovation lourde d'une ferme du début du XXe siècle, l'utilisateur a constaté des désordres importants, tels qu'un faux aplomb de plus de 8 cm sur le plancher du deuxième étage. La résolution de ce problème a nécessité la création d'une nouvelle structure en liteaux, calée au laser avec une précision de 5 mm. Cette étape, bien que chronophage, a permis d'obtenir une surface plane et stable sur laquelle poser des dalles d'aggloméré avec une couche d'isolant mince, assurant ainsi une base solide pour les travaux ultérieurs.
La remise à niveau des planchers est une étape fondamentale qui garantit la stabilité de l'ensemble de la structure et prévient d'éventuels tassements ou désordres qui pourraient affecter les murs porteurs lors de la création des ouvertures. Une fois le plancher stabilisé, l'attention peut se porter sur la structure du mur lui-même. Il est essentiel de comprendre la composition du mur en pierre, son épaisseur (environ 40 cm dans le cas présent), la nature du liant (mortier ancien, encore structurel dans ce cas), et la manière dont il supporte les charges supérieures, notamment celles provenant de la charpente et des étages supérieurs. La localisation de l'ouverture par rapport à la toiture et à la pente du toit influence également le poids supporté par la section du mur concernée. Dans le cas mentionné, la zone de travail se situant à environ 1 mètre sous le toit et du côté de la pente, le mur ne supportait "que" son propre poids et celui de la partie terminale du toit, ce qui a pu rassurer quant à la charge à reprendre.
Techniques de Soutènement pour la Création d'Ouvertures

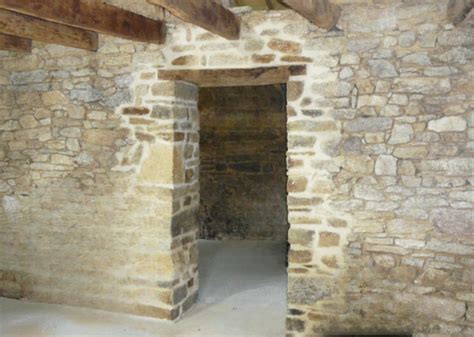

La création d'ouvertures, qu'il s'agisse de fenêtres ou de portes, implique de retirer des pierres du mur, ce qui nécessite un système de soutènement temporaire efficace pour reprendre les charges supportées par la section de mur qui sera supprimée. Pour des ouvertures au rez-de-chaussée, le recours à des bastaings et des étais classiques est souvent suffisant. Cependant, pour des ouvertures à l'étage, comme dans le cas de fenêtres à 1,70 m de hauteur, la distance avec le sol extérieur complique l'étaiement traditionnel.
L'utilisateur a imaginé une solution ingénieuse en utilisant les chevrons déjà en place dans la structure de l'étage supérieur comme points d'appui pour le soutènement. Un chevron posé au sol et un autre perpendiculaire aux chevrons du troisième étage ont servi de base pour fixer des étais. Ces étais ont été positionnés à environ 1 mètre du mur pour permettre le passage d'un échafaudage, facilitant ainsi le travail. La profondeur d'insertion des chevrons dans le mur (une vingtaine de centimètres) a été jugée suffisante pour supporter les charges, d'autant plus que l'étaiement pouvait être élargi.
Pour une sécurité accrue, un chevron supplémentaire a été vissé directement dans les chevrons supérieurs, au ras du mur. Cependant, cette configuration s'est avérée compliquée pour l'installation des linteaux. Une adaptation a été nécessaire pour le deuxième trou, en décalant ce chevron de 20 cm, correspondant à la largeur du linteau, ce qui a grandement facilité la mise en place ultérieure. Ces dispositifs de soutènement, bien que mécaniquement jugés "maigres" par l'utilisateur, ont apporté un réconfort psychologique essentiel lors des phases les plus délicates de l'ouverture du mur. Il est crucial de noter que ces chevrons servent de support temporaire et ne remplacent en aucun cas la structure porteuse définitive qui sera mise en place.
Conception et Mise en Place des Linteaux
Le linteau est l'élément structurel essentiel qui reprend les charges du mur situé au-dessus de l'ouverture et les reporte sur les maçonneries latérales. Pour des ouvertures de 1 mètre de large, une longueur de linteau de 2 mètres (soit 50 cm de chaque côté de l'ouverture) avait été initialement envisagée, mais jugée excessive par rapport à d'autres constructions. La longueur a été réduite à 1,6 mètre.

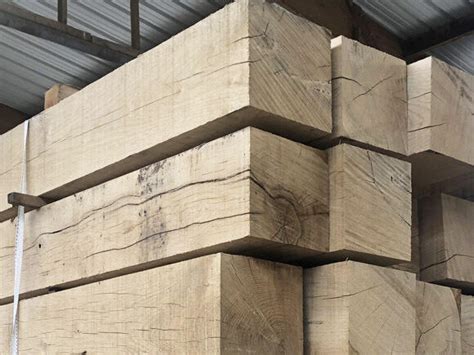

L'utilisateur a opté pour l'utilisation de poutres en chêne de 20x20 cm, achetées à bas prix. Certaines d'entre elles, légèrement plus grosses et tordues, ont été rabotées et dégauchies pour obtenir une section régulière de 20x20 cm. La nature des murs en pierre de 40 cm d'épaisseur a permis de doubler les linteaux dans la profondeur, offrant ainsi une capacité de charge accrue et une meilleure répartition des contraintes. La mise en place de ces linteaux, même s'ils ne sont pas encore définitivement scellés, constitue une étape majeure dans la sécurisation de l'ouverture.
Dans le cas d'une rénovation plus conséquente impliquant des murs de 50 cm d'épaisseur, un autre utilisateur a décrit la création de linteaux en béton armé (BA). Un linteau de 3 mètres de long, 0,50 mètre de largeur et 0,26 mètre d'épaisseur a été conçu. Ce linteau intègre une feuillure d'environ 28 cm côté intérieur et une épaisseur de 0,30 mètre sur 22 cm côté extérieur, s'adaptant aux poteaux en briques et aux poteaux en béton armé créés pour le support intérieur. L'estimation du poids supporté par ce linteau a pris en compte le poids du mur en pierre (estimé à 1,8 tonne pour 1,20 m³ avec une masse volumique de 1,5 T/m³), ainsi que le poids des pannes de charpente et une charge plafond de 100 kg/m². Le poids du linteau en BA a été estimé à 1000 kg, pour un total d'environ 2800 kg. Ces calculs, bien qu'approximatifs, soulignent l'importance de considérer l'ensemble des charges à reprendre.
Création de la Feuillure et Finitions
La création d'une feuillure dans la maçonnerie est une étape cruciale pour permettre une pose aisée des menuiseries et assurer une bonne étanchéité. Dans le cas des fenêtres réalisées, l'utilisateur prévoit de couler un mortier à base de ciment blanc, d'environ 10 cm de largeur et ferraillé, pour recréer la feuillure. Cette approche demande une préparation soignée du coffrage mais simplifie grandement la pose ultérieure des menuiseries.
COFFRAGE ET BETON pour l'OUVERTURE DANS LE MUR [S1 EP3]
Le processus de dépose des pierres a été effectué avec une extrême prudence. Plutôt que d'utiliser un perforateur, la méthode privilégiée a été l'extraction manuelle, en grattant le liant et en bougeant doucement les pierres. Cette approche progressive a permis de sentir les éventuelles résistances liées à des charges et d'éviter un effondrement soudain des pierres supérieures. Des renforts temporaires ont été ajoutés là où des pierres semblaient mal tenues, et des cavités supérieures ont été remplies de mortier pour consolider la maçonnerie au-dessus de la zone de travail, offrant une sécurité psychologique non négligeable. La sortie de pierres pesant entre 40 et 50 kg témoigne de la solidité du mur d'origine.
La pose des linteaux, doublés dans la profondeur du mur de 40 cm, a été suivie par l'étape du coffrage et du coulage des jambages ferraillés. Cette phase permet de solidariser les linteaux à la maçonnerie et de créer la feuillure désirée. Le processus de retrait des pierres a été méticuleux, avec un éventuel étayage intermédiaire si nécessaire, bien que l'absence de charge significative sous le linteau une fois celui-ci en place rende cette étape moins critique. Le disquage des limites de l'ouverture avant le retrait des pierres a également été envisagé pour un travail plus précis.
La Feuille de Pierre : Une Innovation Ornementale Moderne
En dehors des aspects structurels liés à la création d'ouvertures, le terme "feuillure mur pierre" peut également faire référence à des revêtements muraux modernes appelés "feuilles de pierre". Il s'agit d'une innovation ornementale qui a gagné en popularité. Ces feuilles sont obtenues par la division de blocs massifs de pierre, puis délités en feuilles d'une épaisseur de 1,5 à 2 mm. Pour faciliter leur utilisation, elles sont renforcées par un support composé de fibres de verre et de résine.
Les matériaux couramment employés pour ces feuilles de pierre incluent l'ardoise, le quartzite et le mica. Cette technique confère au revêtement un aspect naturel, tout en lui apportant flexibilité et une large palette de couleurs et de textures. Les feuilles de pierre Stoneleaf sont considérées comme minérales et naturelles, adaptées aux environnements intérieurs comme extérieurs, qu'ils soient secs ou humides. Leurs applications sont multiples : murs, plafonds, mobilier, piscines, cheminées, douches, escaliers, et même des zones rétroéclairées. Elles conviennent également aux sols et aux façades extérieures, apportant chaleur et une touche contemporaine aux espaces. L'ardoise murale est particulièrement recommandée pour les pièces sujettes à l'humidité. L'entretien de ce type de revêtement est aisé, nécessitant généralement l'application d'un produit antitaches et d'un spray nettoyant pour préserver durablement la teinte des feuilles de pierre. Une grande variété de feuilles de pierre est disponible sur le marché, offrant de nombreuses possibilités décoratives.
