Dans le domaine de la construction, la fiabilité des matériaux est primordiale. Les éléments de coffrage, en particulier, jouent un rôle crucial dans la solidité et la précision des structures en béton. Parmi ces composants, l'écrou papillon de coffrage se distingue par sa conception ingénieuse et sa fonctionnalité. Cet article explore en détail les caractéristiques, les applications, et les considérations techniques relatives à cet outil indispensable sur les chantiers du bâtiment et des travaux publics (BTP).
Résistance et Durabilité : Les Fondations de la Performance
La performance d'un écrou papillon de coffrage repose en grande partie sur sa capacité à résister aux contraintes mécaniques et aux agressions environnementales. La résistance à la corrosion est un facteur clé, et cet écrou papillon bénéficie d'une finition galvanisée, le rendant particulièrement résistant à la corrosion. Cette protection est essentielle pour garantir la longévité de l'outil et la qualité de la structure construite, surtout dans des environnements où l'humidité ou les agents corrosifs sont présents.
Cependant, la finition galvanisée est-elle suffisante pour un chantier situé en bord de mer ? La galvanisation offre une bonne protection contre la corrosion en conditions générales. Néanmoins, pour des zones fortement exposées aux embruns marins, un traitement renforcé tel que la galvanisation à chaud ou l'utilisation de matériaux en inox peut s'avérer préférable. Cette nuance est importante pour les professionnels qui opèrent dans des conditions spécifiques et qui doivent anticiper les besoins en matière de durabilité des matériaux.
La sélection rigoureuse des produits par des fournisseurs comme Achatmat est déterminante. Ils sélectionnent rigoureusement ses produits pour répondre aux besoins spécifiques du secteur du bâtiment et des travaux publics. Cela assure que les écrous papillons disponibles sur le marché correspondent aux normes de solidité attendues par les professionnels du BTP.
Facilité d'Utilisation : L'Efficacité au Service du Chantier
L'un des avantages les plus appréciés de l'écrou papillon est sa facilité de serrage sans outils. Sa forme papillon permet un serrage manuel rapide et efficace, sans nécessité d’utiliser une clé plate ou une pince. Cette caractéristique se traduit par un gain de temps considérable sur le chantier, permettant aux ouvriers de monter et démonter le coffrage plus rapidement.
La question de la facilité de manipulation se prolonge au-delà du simple serrage. Il est légitime de se demander : est-il possible de desserrer aisément l’écrou une fois en place ? La réponse est affirmative : l’avantage principal de la forme papillon est de permettre un serrage et desserrage rapide et manuel. Cette simplicité d'utilisation est un atout majeur, même si une exposition prolongée peut entraîner une légère oxydation dans le temps, un phénomène naturel qui n'entrave généralement pas la fonctionnalité principale de l'écrou.
Conception et Spécifications Techniques : Précision pour les Exigences Professionnelles
La conception professionnelle de l'écrou papillon le destine spécifiquement pour les chantiers exigeants. Il est conçu pour s'adapter à des tiges filetées standards utilisées dans les consoles de sécurité fixes en maçonnerie. Il est crucial de noter que l’écrou n’est toutefois pas universel et doit être correctement dimensionné selon le filetage exact de la tige utilisée. Cette précision dimensionnelle garantit une liaison sûre et fiable entre les éléments du coffrage.
Les écrous de lien de coffrage de fonte sont des éléments fondamentaux dans la construction monolithique pour jeûner, utilisés conjointement avec des tiges de renfort de coffrage. Ces écrous sont conçus pour supporter des charges importantes. Le poids de nos écrous de lien est de 420-630g/pcs, témoignant de leur robustesse. Le diamètre bas est de 80/90/100mm, et la force de tension est au sujet de 185-200kn. Ces spécifications techniques soulignent la capacité de ces écrous à maintenir l'intégrité du coffrage sous des pressions considérables.
La finition de surface est également un aspect technique important. La surface a pu être noire ou ruban/d'or galvanzied. Ces différentes options de finition peuvent influencer la résistance à la corrosion et l'esthétique, bien que la fonctionnalité reste la priorité.
Les caractéristiques de fabrication mettent en avant la qualité intrinsèque de ces composants :
- Matériel à haute résistance de force : L'utilisation de matériaux de haute qualité assure que l'écrou peut supporter les contraintes sans se déformer ou se rompre.
- La précision de processus élevée, précisent le fil : Une fabrication précise garantit que le filetage de l'écrou correspond parfaitement à celui de la tige, assurant une connexion solide et sécurisée.
- Préparation de surface : immersion plaquée ou chaude galvanisée : Ces traitements de surface confèrent la résistance à la corrosion mentionnée précédemment, prolongeant la durée de vie de l'écrou et de l'ensemble du système de coffrage.
Applications et Implications : Au-delà du Simple Serrage
L'écrou papillon de coffrage n'est pas seulement un simple élément de fixation ; il est une pièce maîtresse dans la conception de structures en béton armé. Son rôle est particulièrement prédominant dans les systèmes de coffrage modulaires et les coffrages glissants, où la rapidité de montage et de démontage est essentielle pour l'efficacité du chantier.

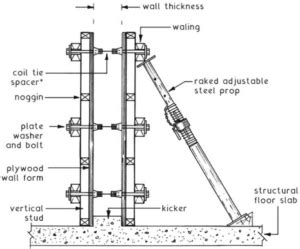

Dans la construction monolithique, où des sections entières de béton sont coulées en une seule fois, la fiabilité du coffrage est d'une importance capitale. Les écrous papillons, utilisés avec des tiges de renfort, maintiennent les panneaux de coffrage en place sous la pression hydrostatique du béton frais. La force de tension mentionnée (185-200kn) indique la capacité de ces écrous à résister à des forces considérables, garantissant que le coffrage ne s'ouvrira pas sous la pression.
Le choix de l'écrou papillon doit également prendre en compte les conditions environnementales spécifiques du chantier. Comme mentionné précédemment, un chantier en bord de mer nécessitera des protections anti-corrosion plus robustes qu'un chantier en milieu urbain ou rural. Ignorer ces facteurs peut entraîner des dégradations prématurées des matériaux, compromettant la sécurité et augmentant les coûts de maintenance.
Au-delà des aspects techniques, la conception ergonomique de l'écrou papillon contribue à la sécurité des travailleurs. La possibilité de serrer et desserrer manuellement réduit le risque de blessures associées à l'utilisation d'outils manuels dans des positions inconfortables ou répétitives.
How-to assemble large area formwork gangs for concrete walls
Considérations Matérielles et Normatives
La qualité des matériaux utilisés pour fabriquer les écrous papillons est directement liée à leur performance. L'utilisation d'acier de haute qualité, combinée à des processus de fabrication précis, assure que chaque écrou répond aux spécifications requises. Le matériel à haute résistance de force est un indicateur clair de cette qualité.
La précision du fil est également un point crucial. Un filetage mal usiné peut entraîner un serrage insuffisant ou endommager la tige filetée, compromettant ainsi l'intégrité de la structure. Les fabricants qui investissent dans des processus de fabrication de haute précision garantissent une qualité constante et fiable.
Sur le plan normatif, les écrous papillons de coffrage, comme tout autre élément de construction, doivent respecter les normes de sécurité et de qualité en vigueur dans le pays ou la région où ils sont utilisés. Ces normes peuvent concerner la résistance mécanique, la composition des matériaux, et les traitements de surface. Les professionnels du BTP doivent s'assurer que les produits qu'ils utilisent sont conformes à ces réglementations pour garantir la sécurité des ouvrages et la conformité légale.
En fin de compte, l'écrou papillon de coffrage est bien plus qu'un simple accessoire. C'est un composant technique dont la conception, les matériaux et la mise en œuvre sont essentiels pour la réussite de tout projet de construction en béton. Sa simplicité d'utilisation, sa robustesse et sa fiabilité en font un choix privilégié pour les professionnels qui exigent le meilleur pour leurs chantiers.
