La mise en œuvre de linteaux en brique, qu'il s'agisse de rénovation ou de construction neuve, soulève des questions techniques spécifiques, notamment concernant leur aspect esthétique et leur intégration structurelle. Cet article explore les différentes approches pour habiller des linteaux, en se concentrant sur l'utilisation de la brique, tout en abordant les défis liés aux différentes tailles d'ouvertures et aux types de murs.
Comprendre la Fonction et les Types de Linteaux

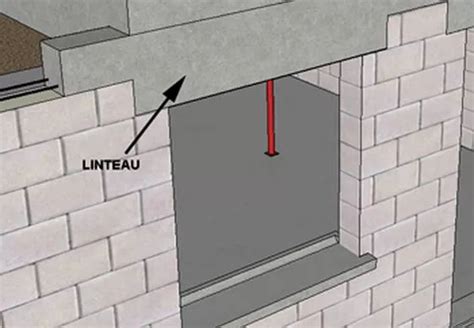

Un linteau est une traverse horizontale qui soutient la maçonnerie au-dessus d'une ouverture, telle qu'une porte ou une fenêtre. Sa fonction principale est de répartir les charges verticales et horizontales vers les appuis latéraux du mur, évitant ainsi l'affaissement de la maçonnerie supérieure. La pose d'un linteau, qu'il soit en bois, en pierre, en béton armé ou en métal (IPN, IPE, HEA, HEB), demande une lecture précise du mur et de la reprise des charges. Un choix inadapté peut provoquer fissures, contre-flèches, décollements, voire un effondrement localisé.
Les linteaux peuvent être réalisés en divers matériaux, chacun présentant des avantages et des inconvénients :
Linteaux en Acier (IPN, IPE, HEA, HEB) : Ils offrent une très grande résistance mécanique, compatible avec les ouvertures larges. Ils sont idéaux pour les reprises lourdes et les grandes portées. Cependant, leur esthétique brute et le risque de corrosion s'ils ne sont pas protégés sont des inconvénients à considérer. Leur pose nécessite des encoches dans la maçonnerie, des appuis latéraux solides, un étaiement obligatoire et un scellement au mortier ou chimique selon le contexte.
Linteaux en Bois : Très fréquents dans le bâti ancien (pisé, pierre, torchis), ils supportent les petites à moyennes ouvertures, souvent en tant que linteau d'origine. Ils sont compatibles avec les murs anciens et ont un bon comportement hygrométrique, offrant une esthétique possible en apparent. Leur sensibilité à l'humidité et aux insectes, ainsi que leurs portées limitées, sont des inconvénients. Un bois sec, sain et adapté (chêne ou résineux) est nécessaire pour leur pose, avec des appuis latéraux sur maçonnerie saine.
Linteaux en Pierre : Courants dans les bâtiments anciens en pierre ou moellons, ils supportent des ouvertures modestes à moyennes, souvent en éléments monolithes ou en claveaux. Leur esthétique et leur durabilité sont des atouts majeurs, tout comme leur compatibilité avec les murs en pierre et terre crue. Leur poids important, leurs portées limitées et leur sensibilité aux fissures si les appuis sont faibles sont à prendre en compte. La pose exige des appuis latéraux sur maçonnerie porteuse et un lit de pose stable, ainsi qu'une pierre saine et non fissurée.

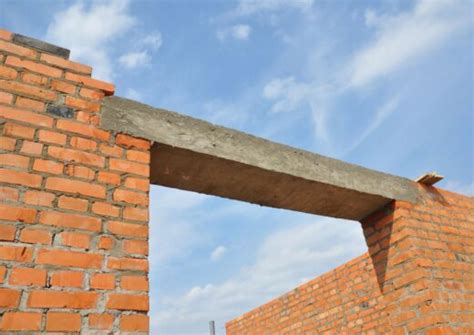

Linteaux en Béton Armé : Très courants en construction moderne (brique, parpaing, béton), ils sont conçus pour les ouvertures standard de menuiseries et certains murs porteurs. Ils sont standardisés, disponibles en préfabriqué et offrent une bonne résistance mécanique. Leur poids élevé et le temps de séchage (pour les coffrages en place) sont des inconvénients, et ils sont moins adaptés au bâti ancien. La pose se fait par coffrage en place ou éléments préfabriqués, avec armatures intégrées et appuis latéraux sur maçonnerie homogène.
L'Habillage des Linteaux en Brique : Spécificités et Méthodes
L'objectif d'habiller un linteau en brique est d'obtenir une finition esthétique tout en assurant la pérennité de l'ouvrage. Cela peut concerner des linteaux existants, qu'ils soient en béton, en acier ou même en bois partiellement dégradé, ou la création de linteaux entièrement en brique.
Linteaux Extérieurs en Brique : Défis et Solutions
Pour les linteaux extérieurs, la question de l'esthétique et de la durabilité est primordiale. Geoffrey, dans sa démarche de rénovation, souhaite réaliser des linteaux en briques de champs pour des ouvertures de 90 cm et une de 200 cm, avec seulement 4 à 5 rangées de briques au-dessus. Il s'interroge sur la procédure, notamment pour la grande ouverture de 200 cm, et souhaite éviter l'aspect visible d'un support en L sous le linteau.
Mayeute suggère que si le linteau n'a pas de rôle porteur, il suffit de poser une planche de coffrage, de maçonner soigneusement les briques dessus, puis de laisser sécher avant de retirer le support. Pour les joints difficiles d'accès, l'utilisation d'une poche à douille est conseillée.

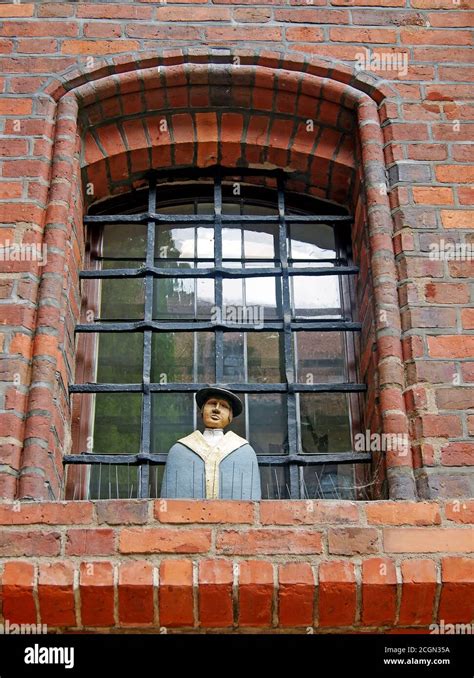

Dans le cas d'ouvertures plus importantes, la création d'un linteau en brique de champs peut s'avérer complexe. Il est possible d'envisager un linteau cintré ou droit. Pour un linteau droit, il est essentiel de s'assurer de la bonne assise des briques sur les murs de part et d'autre de l'ouverture. L'utilisation de briques de champ, posées sur chant, peut augmenter la portée tout en conservant une certaine hauteur.
Pour les grandes portées comme les 200 cm mentionnés, un linteau entièrement en brique de champs sans renfort structurel peut être risqué. Il est souvent préférable de combiner la brique avec un élément porteur plus robuste, comme une poutrelle métallique (IPN) ou un linteau en béton armé, et d'utiliser la brique pour l'habillage.
Geoffrey mentionne avoir vu des supports pour linteau en L, mais souhaite qu'ils ne soient pas visibles. Cela implique soit de les intégrer entièrement dans la maçonnerie, soit d'utiliser des solutions alternatives. Une approche pourrait être de créer un coffrage en béton armé qui sera ensuite habillé de briques, ou d'utiliser des briques de parement collées sur une structure porteuse dissimulée.
Une autre considération importante est le poids des briques et du mortier. Les murs anciens, surtout s'ils sont en terre ou en pierre, peuvent avoir des portances variables. Il est crucial de vérifier la solidité des appuis latéraux et la qualité du lit d'assise.
Habillage d'un Linteau IPN Existant
Un autre cas de figure abordé concerne l'habillage d'un linteau en acier (IPN) existant, qui est partiellement recouvert mais très exposé. L'utilisateur avait précédemment utilisé du contreplaqué marin recouvert de brique de parement. Pour un linteau de 230 cm, nécessitant deux morceaux avec recouvrement, il s'interroge sur la technique de recouvrement à la verticale, similaire à celle utilisée en toiture. Il envisage également la soudure.
Pour l'habillage d'un IPN, plusieurs options s'offrent :
Briques de Parement Collées : C'est une solution esthétique courante. Le défi réside dans la fixation des briques sur l'acier, surtout verticalement. Un primaire d'accrochage adapté sur l'acier, puis un mortier-colle spécifique pour la brique, peuvent être utilisés. Le recouvrement des deux morceaux de brique peut se faire par un joint décalé, comme pour une maçonnerie classique, mais avec une attention particulière à l'étanchéité.
Coffrage Béton Habillé : Il est possible de créer un coffrage autour de l'IPN, de couler du béton, puis d'habiller le tout avec des briques. Cela permet de dissimuler complètement l'acier et d'obtenir une surface de pose uniforme pour les briques.
Soudure : La soudure est une option technique pour assembler des éléments métalliques, mais elle requiert un savoir-faire spécifique et un équipement adéquat. Si l'objectif est d'habiller l'IPN, la soudure pourrait être utilisée pour fixer des supports ou des cadres sur lesquels les briques seront ensuite montées.
Pour le retour sur l'épaisseur du linteau, il faut prévoir une continuité esthétique avec le reste de la façade. Cela peut impliquer de découper les briques pour suivre la forme, ou d'utiliser des éléments de finition adaptés.
Maçonnerie autour des Linteaux Métalliques (IPE)
Dans le contexte de la rénovation d'une maison ancienne en brique, la question de la maçonnerie dans et autour des poutrelles IPE posées pour remplacer un mur porteur est soulevée. L'utilisateur envisage de poser deux IPE de 100 mm de large dans l'épaisseur d'un mur de 22 cm, pour créer des ouvertures de fenêtres. Il s'interroge sur la maçonnerie qui viendrait remplir l'espace entre les ailes des IPE et le mur, et sur le revêtement de la base des poutrelles qui resterait non revêtue si elles sont simplement posées.
L'idée de poser les IPE sur un pré-linteau est évoquée pour aligner l'ensemble avec le mur. L'une des préoccupations est l'éventuelle dilatation de l'IPE qui pourrait faire craquer le ciment. Il est suggéré de maçonner de la brique à l'intérieur des ailes de l'IPE ou d'incorporer du polystyrène entre les ailes.
Les solutions proposées pour la maçonnerie autour des IPE incluent :
Remplissage avec Mortier et Armature : Les ailes de l'IPE peuvent être remplies avec un mortier, potentiellement armé avec du grillage de poulailler. Ce mélange pourrait servir de support pour la fixation des pattes de scellement des fenêtres. Cependant, la question de la dilatation de l'acier reste un point de vigilance. L'incorporation de matériaux souples comme du polystyrène ou de la laine isolante entre les ailes et le mur pourrait aider à absorber ces mouvements.
Maçonnerie en Brique dans les Ailes : Poser des briques de chant ou de plat à l'intérieur des ailes de l'IPE est une option pour créer une continuité maçonnée. Cela nécessite une découpe précise des briques et un mortier adapté.

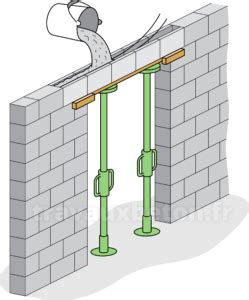

Utilisation de Béton en U : Une solution alternative pour les linteaux, notamment en rénovation, est le béton en U. Ce type de bloc permet de créer un coffrage intégré qui sera ensuite rempli de béton armé. Bien que la hauteur puisse être plus importante qu'avec un IPE, cette méthode offre une intégration structurelle solide.
Concernant la dilatation de l'IPE, il est important de comprendre que les mouvements dus aux variations de température sont généralement faibles pour des IPE de cette taille dans un mur massif. Cependant, pour pallier tout risque, des solutions comme l'insertion d'un joint de dilatation (par exemple, avec une fine couche de feutre bitumineux ou un cordon de mastic souple) entre l'acier et le mortier peuvent être envisagées.
Il est également recommandé de consulter un bureau d'études structure pour valider le dimensionnement des IPE et la méthode de maçonnerie associée, surtout lorsqu'il s'agit de murs porteurs et de structures anciennes.
Isolation et Linteaux
L'isolation des murs et des ouvertures est une préoccupation majeure dans les projets de rénovation. L'utilisateur mentionne l'idée d'associer deux isolants différents : le polystyrène expansé (PSE) et la laine isolante (de verre ou de roche). Il est conseillé d'éviter cette combinaison car une condensation peut se produire entre les deux couches, ce qui serait nuisible à la laine.
Pour l'isolation, deux options principales sont suggérées :
Polystyrène Expansé (PSE) : Une épaisseur de 100 mm de PSE peut offrir une résistance thermique (R) de 4,35 à 4,50, complétée par une ossature métallique (rails et montants) et une étanchéité soignée.
Laine de Verre ou de Roche : Une épaisseur de 140 mm de laine, posée avec une ossature adaptée, peut atteindre une valeur R sensiblement identique.
Le choix entre PSE et laine dépendra des contraintes d'épaisseur, du budget et des préférences en matière de performance thermique et de comportement au feu. Le PSE rigide peut être un avantage en situation verticale, mais la laine offre une meilleure performance acoustique.
Le "coffre linteau" est également mentionné comme une solution à explorer pour l'intégration des volets. Il s'agit d'un caisson préfabriqué ou réalisé sur mesure qui s'intègre au-dessus de la fenêtre, dissimulant le volet roulant et offrant une continuité esthétique avec le linteau.
LINTTOR: comment faire un coffrage de linteau facilement tout seul et en moins de 3 minutes?
Considérations sur les Murs Anciens et l'Absence de Chaînage
Dans une maison ancienne, l'absence de chaînage horizontal peut être une source d'inquiétude lors de la création d'ouvertures. Le chaînage est une ceinture structurelle, généralement en béton armé, qui relie les murs entre eux et répartit les charges, notamment celles provenant de la charpente. Son absence peut fragiliser la structure et rendre la création d'ouvertures plus délicate.
Dans le cas d'une maison en L avec des murs de 75 cm de hauteur dans le grenier et sans chaînage visible, il est primordial de consulter un professionnel pour évaluer la faisabilité des ouvertures. La maçonnerie ancienne, souvent hétérogène (moellons, galets, blocs) avec des liants variables (terre, chaux, ciment), peut avoir une portance dépendante de la qualité des appuis et du lit d'assise.
Pour les murs anciens, la compatibilité des matériaux est essentielle. L'utilisation de liants ciment sur des maçonneries anciennes à la chaux peut poser problème. Les linteaux en acier ou en béton armé sont généralement bien adaptés si les appuis sont sains. Le bois et la pierre sont cohérents en restauration patrimoniale.
Il est crucial de vérifier les appuis latéraux sur pierre saine (sans éclats ni fissures), de s'assurer de l'horizontalité et de la cohésion du lit porteur. L'humidité dans les murs semi-enterrés doit également être prise en compte.
Dans tous les cas, pour des travaux impliquant des murs porteurs et des modifications structurelles, il est vivement recommandé de faire appel à un bureau d'études structure ou à un architecte pour garantir la sécurité et la pérennité de l'ouvrage.
Résumé des Points de Vigilance
- Appuis Latéraux : Toujours s'assurer de la solidité et de la bonne assise des appuis du linteau sur la maçonnerie.
- Lit Porteur : Vérifier l'horizontalité et la cohésion du lit sur lequel repose le linteau.
- Compatibilité des Liants : Être attentif à la compatibilité entre les matériaux de maçonnerie anciens et les nouveaux liants (chaux/terre vs ciment).
- Humidité : Prendre des mesures pour prévenir l'humidité, surtout dans les murs semi-enterrés ou exposés aux intempéries.
- Étaiement : L'étaiement est obligatoire avant toute intervention sur un linteau ou un mur porteur.
- Ferraillage : S'assurer du bon positionnement et de l'ancrage du ferraillage dans les linteaux en béton armé.
- Décoffrage : Respecter les temps de prise du béton avant le décoffrage et le retrait des étais.
En résumé, l'habillage des linteaux en brique, qu'il s'agisse de créer de nouvelles ouvertures ou de rénover des linteaux existants, demande une approche technique rigoureuse. Le choix des matériaux, la méthode de pose et la prise en compte des spécificités du bâti sont essentiels pour garantir la solidité, la durabilité et l'esthétique de l'ouvrage.
