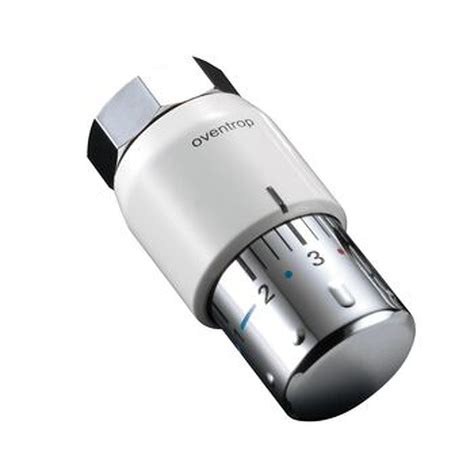

La gestion efficace de la température au sein d'un système de chauffage central et de rafraîchissement est essentielle pour le confort et les économies d'énergie. Au cœur de cette régulation se trouve la tête thermostatique, un composant clé qui permet un contrôle précis et autonome de la température ambiante. La tête thermostatique Oventrop Uni SH, notamment dans sa configuration "basique équerre EQ 15 12", incarne cette technologie avec une approche à la fois simple et performante. Conçue pour fonctionner sans alimentation électrique externe, elle s'appuie sur une sonde à liquide intégrée pour assurer une régulation automatique et réactive.
Principe de Fonctionnement et Précision de la Régulation
Le fonctionnement de la tête thermostatique Oventrop Uni SH repose sur un principe physique simple mais efficace. L'absence d'alimentation électrique signifie une installation simplifiée et une fiabilité accrue, car il n'y a pas de composant électronique susceptible de tomber en panne ou de nécessiter une maintenance complexe. La sonde à liquide intégrée est le cœur du système. Lorsque la température ambiante augmente, le liquide contenu dans la sonde se dilate, exerçant une pression sur un mécanisme interne. Cette pression entraîne le mouvement d'une tige qui, à son tour, ferme progressivement le passage de l'eau dans le robinet du radiateur. Inversement, lorsque la température baisse, le liquide se contracte, relâchant la pression et permettant au robinet de s'ouvrir à nouveau pour laisser circuler l'eau chaude.
La précision de cette régulation est particulièrement remarquable. Avec un différentiel de commutation de seulement 0,2 K, le système réagit avec une grande sensibilité aux moindres fluctuations de température. Ce différentiel de commutation représente la différence de température nécessaire pour que le mécanisme de commande s'active, ouvrant ou fermant le robinet. Un différentiel faible signifie que la tête thermostatique détecte rapidement les changements de température, permettant un ajustement quasi immédiat du débit d'eau dans le radiateur. Cela se traduit par une température ambiante plus stable et homogène, évitant les variations inconfortables entre le chaud et le froid, et contribuant ainsi à un confort thermique optimal.
Installation et Compatibilité
La tête thermostatique Oventrop Uni SH est conçue pour une installation directe sur les robinets de radiateur compatibles. Elle dispose d'un filetage standard de type M 30 x 1,5, une dimension couramment utilisée dans l'industrie du chauffage. Ce filetage assure une connexion mécanique solide et sécurisée. Le montage s'effectue généralement sur l'aller, c'est-à-dire sur le tuyau d'arrivée d'eau chaude du radiateur.
Pour assurer une compatibilité optimale, il est crucial de vérifier que le corps de robinet existant sur le radiateur dispose du filetage approprié et que le mécanisme du robinet est conçu pour être actionné par une tête thermostatique. Dans le cas spécifique de la référence 1187504 (EAN: 4026755393521), il s'agit d'une tête thermostatique conçue pour être associée à des corps de robinets spécifiques, souvent des robinets thermostatiques pré-réglés ou des robinets permettant une régulation par zone.
Tête Thermostatique pour Radiateur ► Nos Conseils d'Installation et Remplacement
Commandes et Options de Réglage
La commande mécanique de la tête thermostatique Oventrop Uni SH offre une flexibilité d'utilisation appréciable. Elle permet non seulement des réglages manuels précis de la température souhaitée, mais aussi une fonction pratique de position zéro. Cette position zéro correspond à un arrêt complet du chauffage. Elle est particulièrement utile lors des périodes où le chauffage n'est pas nécessaire, comme pendant les mois d'été, ou pour des travaux d'entretien sur le radiateur ou le système de chauffage.
Les réglages manuels s'effectuent généralement par rotation d'une molette graduée. Les chiffres ou symboles présents sur la molette correspondent à des plages de température approximatives, permettant à l'utilisateur de définir le niveau de chaleur désiré. Par exemple, un réglage sur "3" pourrait correspondre à une température ambiante d'environ 20°C, tandis qu'un réglage sur "5" pourrait viser 24°C, bien que ces valeurs puissent varier légèrement en fonction des caractéristiques spécifiques de l'installation et de la pièce.
Esthétique et Finitions
Au-delà de ses performances techniques, la tête thermostatique Oventrop Uni SH est également conçue pour s'intégrer harmonieusement à l'esthétique de votre intérieur. Elle est disponible en quatre finitions de surface distinctes, offrant ainsi un large choix pour s'adapter à tous les styles de décoration :
- Blanc : Une finition classique et sobre, qui se fond discrètement sur la plupart des radiateurs et des murs.
- Chrome : Une option élégante et moderne, qui apporte une touche de brillance et s'accorde bien avec les robinetteries et autres éléments chromés de la pièce.
- Acier Inoxydable : Une finition plus haut de gamme, offrant une résistance accrue à la corrosion et un aspect industriel ou contemporain.
- Blanc/Chromé : Une combinaison bicolore qui allie la douceur du blanc à l'éclat du chrome, offrant un design plus audacieux et personnalisé.
Ces différentes finitions permettent aux utilisateurs de choisir la tête thermostatique qui correspond le mieux à leurs préférences esthétiques et à l'ambiance générale de la pièce.
Les Robinetterie Oventrop : Complémentarité et Performance
La tête thermostatique Uni SH ne fonctionne pas en isolation. Pour une régulation optimale, elle est souvent associée à des corps de robinets spécifiques conçus par Oventrop. Ces corps de robinets jouent un rôle crucial dans l'équilibrage hydraulique du système de chauffage.
Robinet thermostatique AQ : Régulation par Zone et Équilibrage Hydraulique
Les robinets thermostatiques de la série AQ, références telles que le 1183084 (EAN: 4026755461480), sont spécifiquement conçus pour une utilisation en combinaison avec des têtes thermostatiques comme la Uni SH. Ces robinets sont disponibles dans plusieurs configurations pour s'adapter à diverses contraintes d'installation : équerre, droit, équerre inversé et angle. Cette variété permet de monter le robinet dans pratiquement toutes les situations, que le tuyau d'arrivée d'eau soit sur le côté, en dessous ou en diagonale par rapport au radiateur.
Le corps de ces robinets est fabriqué en laiton, un matériau réputé pour sa durabilité et sa résistance à la corrosion, et sa surface est nickelée pour une protection supplémentaire et une finition soignée.

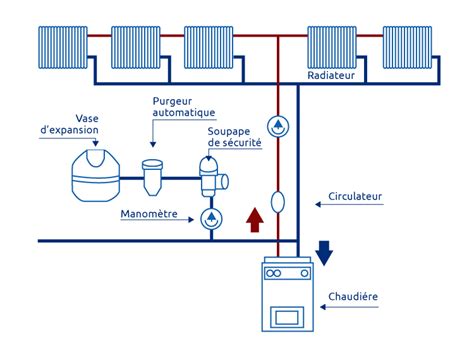

Un aspect fondamental de ces robinets est leur capacité à permettre l'équilibrage hydraulique automatique au niveau du radiateur. Dans un système de chauffage central, il est essentiel que le débit d'eau soit correctement réparti entre tous les radiateurs pour assurer une chaleur uniforme dans tout le bâtiment. Sans équilibrage, certains radiateurs peuvent être trop chauds tandis que d'autres restent froids. Les robinets AQ, grâce à leur mécanisme intégré, aident à maintenir un débit d'eau constant, même si la pression différentielle dans l'installation fluctue. Ce mécanisme est également utilisé dans les robinets d'équilibrage, garantissant ainsi un débit très important et une régulation précise.
Technologie Q-Tech : Simplicité de Mise à Niveau et de Rénovation
Pour les installations de chauffage existantes, la mise à niveau vers une régulation thermostatique efficace peut parfois sembler complexe, impliquant des calculs fastidieux pour déterminer les valeurs de préréglage appropriées. La technologie Q-Tech, intégrée dans certains robinets Oventrop, vise à simplifier ce processus. Les robinets utilisant la technique Q-Tech sont idéaux pour la mise à niveau et la rénovation d’installations de chauffage existantes, car des calculs fastidieux des valeurs de préréglage ne sont pas nécessaires.
Le principe derrière la technologie Q-Tech est de maintenir le débit constant indépendamment des variations de pression. La plage de débit peut être réglée de manière variable entre 10 et 170 litres par heure (l/h). Pour faciliter le réglage de cette plage, une clé de préréglage correspondante est généralement fournie avec le robinet. Cela permet aux installateurs ou aux bricoleurs avertis d'ajuster le débit du radiateur de manière précise, sans avoir à recourir à des abaques complexes ou à des calculs théoriques.
L'avantage est double : d'une part, la simplification de l'installation et de la rénovation, et d'autre part, l'assurance d'une régulation hydraulique performante et d'une distribution de chaleur homogène dans toute l'habitation. Ces robinets, en combinaison avec les têtes thermostatiques, permettent une régulation par zone efficace, où chaque radiateur peut être ajusté indépendamment pour répondre aux besoins spécifiques de chaque pièce.
Applications et Avantages Généraux
L'ensemble formé par la tête thermostatique Oventrop Uni SH et les corps de robinets associés est conçu pour une utilisation sur les radiateurs dans des installations de chauffage central et de rafraîchissement en circuit fermé. Cela inclut une large gamme d'applications, des maisons individuelles aux immeubles d'appartements, en passant par les bureaux et les locaux commerciaux.
Les avantages de l'utilisation de ce système sont multiples :
- Économies d'énergie : En régulant précisément la température, le système évite le surchauffage des pièces, ce qui réduit la consommation d'énergie et, par conséquent, les factures de chauffage.
- Confort thermique : La stabilité de la température ambiante améliore significativement le confort des occupants.
- Flexibilité : La possibilité de régler la température de chaque pièce indépendamment permet d'adapter le chauffage aux besoins spécifiques de chaque zone (par exemple, une température plus basse dans les chambres et plus élevée dans le salon).
- Durabilité et fiabilité : Les matériaux de qualité utilisés (laiton, nickelage) et la conception mécanique sans électronique garantissent une longue durée de vie et une grande fiabilité.
- Facilité d'utilisation : L'installation et le réglage sont relativement simples, surtout avec les technologies comme Q-Tech.
En résumé, la tête thermostatique Oventrop Uni SH, associée aux robinetteries adéquates, représente une solution performante, économique et confortable pour la gestion thermique des systèmes de chauffage et de rafraîchissement modernes. Sa conception éprouvée, sa précision de régulation et sa polyvalence en font un choix judicieux pour optimiser le rendement de votre installation.
