Le voile béton, pièce maîtresse des constructions modernes, communément appelé mur banché, est formé par le coulage de béton armé entre deux panneaux robustes connus sous le nom de banches de coffrage. Le processus de coffrage, au cœur des méthodes de construction en béton, requiert une maîtrise essentielle pour garantir la sécurité sur chantier, la qualité et la durabilité de l’ensemble du bâtiment. La mise en place correcte des banches est une opération qui nécessite une attention particulière pour garantir la sécurité et la précision du travail, et elle est fondamentale pour assurer un processus de bétonnage fluide et sécurisé.
Préparation et Inspection des Banches
Avant toute opération de déploiement, une préparation méticuleuse des banches et de leurs accessoires est primordiale. Il est impératif d'éliminer les débris, la saleté, les résidus de béton et autres contaminants de la banche et de ses accessoires. Cette étape de nettoyage garantit une surface de coffrage propre, essentielle pour un démoulage réussi et une finition de qualité.
Avant de commencer, il est crucial d'inspecter la zone où le panneau coffrant sera déployé. Cette inspection vise à s'assurer qu'elle est libre de tout obstacle ou débris qui pourrait entraver la pose ou compromettre la stabilité. De plus, il faut s'assurer que tous les dispositifs de sécurité, y compris les élingues et les anneaux de levage, soient inspectés et en bon état avant le déploiement. La sécurité est une priorité absolue, et un équipement en bon état est la première ligne de défense contre les accidents.
Il faut également contrôler si les attentes respectent une distance d’enrobage de 3 cm. Cette mesure est essentielle pour garantir la protection des armatures contre la corrosion et assurer la bonne adhérence du béton. Parallèlement, il est nécessaire de marquer précisément les emplacements spécifiques des banches ainsi que les ouvertures prévues, comme les passages pour les réservations ou les éléments techniques. L'identification et le tracé de l'emplacement des talonnettes sont également une étape préliminaire indispensable à la stabilisation.
Stabilisation des Banches : Un Impératif de Sécurité
Une stabilisation appropriée des banches est essentielle pour garantir la sécurité du site, notamment dans des conditions météorologiques difficiles comme des vents forts. La structure et la géométrie des banches les rendent naturellement sujettes aux risques de basculement, faisant de la stabilisation le point central et le plus critique de leur installation. Cette stabilisation doit impérativement respecter la norme NF P93-350 (Équipement de chantier - Coffrages verticaux industrialisés pour parois planes en béton) de mars 2021 et la recommandation R 399 (Prévention du risque de renversement des banches sous l’effet du vent) de la Cnam.
Pour assurer cette stabilisation, et en se référant aux recommandations spécifiques des nomenclatures techniques, il faut définir précisément où positionner les ossatures galva COSMOS pour lests béton. Ces lests, généralement constitués de blocs de béton, servent de points d'ancrage pour les dispositifs de stabilisation. À l'aide d'une grue, il faut placer méthodiquement ces ossatures galva (lests béton) destinées à recevoir les stabilisateurs de banches COSMOS à l'emplacement prévu, en respectant la distance requise par rapport à la face coffrante de la banche.

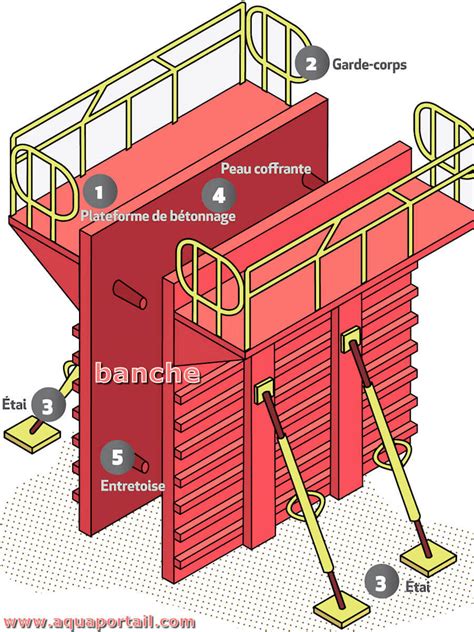

Les dispositifs de stabilisation peuvent être constitués soit d’un ancrage par étais rigides arrière, soit d’un couplage en face à face à l’aide d’un compas, soit des deux combinés pour les hauteurs importantes. Les équipements doivent être utilisés conformément à la notice d'instructions du fabricant, et peuvent nécessiter une étude spécifique pour les configurations complexes. Un plan de rotation des coffrages doit être établi lors de la préparation du chantier, intégrant toutes les phases d'utilisation en sécurité, y compris le montage, l'utilisation et le stockage. De même, il est crucial de consulter les prévisions météorologiques et de s'assurer qu'un anémomètre de grue mesure constamment la vitesse du vent sur le chantier.
Mise en Place et Assemblage des Panneaux de Coffrage

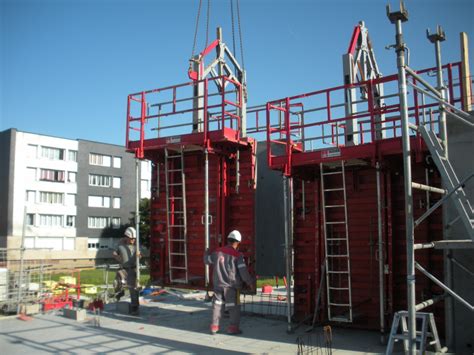

Le déplacement des panneaux de coffrage et des ossatures béton implique souvent de travailler en hauteur, soulignant l'importance des procédures de levage sécurisées. Une fois la zone préparée et les lests en place, la mise en place des banches peut commencer. La banche est levée à l'aide d'une grue, et il faut s'assurer qu'aucun lien ne l'attache au sol avant le levage.
Une fois la banche bien positionnée à son emplacement définitif, il est temps de fixer les stabilisateurs. Ces derniers sont positionnés en bout de passerelle de sécurité ou à d'autres emplacements prévus sur la banche, et sont solidarisés aux lests en béton préalablement installés.
L'assemblage des coffrages se fait de différentes manières selon le type de banches. Pour les panneaux modulaires, on utilise généralement des pinces à clavette ou des serrages d'alignement COSMOS. Pour les banches-outils, l'assemblage se fait par vis coniques pivotantes intégrées ou tagettes, selon le modèle. Il est essentiel de procéder à cet assemblage exclusivement à l'aide d'outils mécaniques et sécuritaires, qui demandent moins d'effort physique, tels qu'une clé de serrage ou une clé à cliquet. Un marteau peut également être utilisé pour des ajustements rapides et sécurisés, sans nécessiter d'outil spécifique.
L'installation et la fermeture du second train de banches visent à préparer le coffrage pour le bétonnage. Chaque nouvelle banche du second train doit être stabilisée en la solidarisant à sa jumelle déjà stabilisée du premier train de banches au moyen de tiges entretoises traversantes. Il est crucial de vérifier le serrage correct de chaque tige entretoise traversante avec ses écrous. Pour leur assemblage latéral, on utilise soit des pinces à clavette, soit des serrages d'alignement pour les coffrages métalliques modulaires. Pour les banches-outils, on utilise les vis coniques pivotantes intégrées ou les tagettes. Enfin, il faut installer les barrettes en bout de voile pour finaliser l'encadrement.
Les bons gestes en maçonnerie - Voile Banché
Préparation de la Face Coffrante : Propreté et Lubrification
La préparation des voiles est cruciale pour garantir une mise en œuvre sans faille du béton. Un aspect fondamental de cette préparation est le traitement de la face coffrante de la banche. Le maître-mot est simple : propreté. La banche doit être exempte de tout résidu de béton, de laitance, ou d'huile des précédents coulages.
Après le nettoyage, une huile de décoffrage ou un agent de démoulage approprié au type de coffrage doit être pulvérisé, sans excès, sur la face coffrante et les rives périphériques du coffrage. L'application doit être uniforme et non ruisselante. L'excédent doit ensuite être retiré à l'aide d'une raclette. Cette étape est essentielle pour faciliter le démoulage ultérieur et éviter que le béton n'adhère à la surface du coffrage, garantissant ainsi une finition lisse et sans défaut.
Même avec une bonne préparation, il reste quelques précautions à prendre lors de cette étape. L'application de l'huile de décoffrage est un élément clé pour assurer un démoulage propre et préserver la surface de la banche. Une attention particulière doit être portée aux rives périphériques, qui sont souvent le point de contact le plus délicat lors du démoulage.
Le Coulage du Béton et les Précautions à Prendre
Une fois les banches en place et préparées, le coulage du béton peut débuter. Durant cette phase, l'ennemi principal est la fuite. Par conséquent, une précaution particulière doit être apportée à l'étanchéité du dispositif, surtout lors du coulage de bétons fluides. L'étanchéité du coffrage est un point essentiel à vérifier, en particulier au niveau des abouts.
L'essentiel est de contrôler la vitesse de bétonnage. Un coulage trop rapide peut entraîner une surpression sur les banches et potentiellement causer des fuites ou des déformations. Il est également recommandé de mesurer la poussée hydrostatique du béton à l'aide de capteurs de charge pour s'assurer que les banches supportent la pression exercée. De la même manière, la hauteur de chute du béton doit être maîtrisée pour éviter la ségrégation et assurer une bonne homogénéité du mélange.

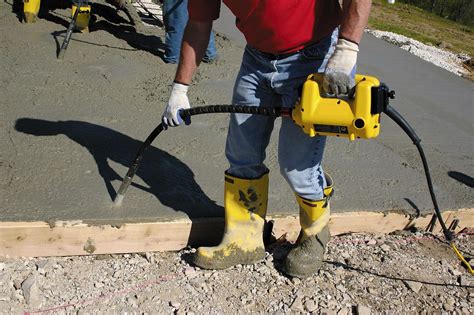

Enfin, une vibration du béton est une étape cruciale qui ne doit pas être négligée. Elle permet d'éliminer les bulles d'air emprisonnées dans le béton, assurant ainsi une meilleure compacité et une résistance accrue. La vibration peut être réalisée à l'aide d'aiguilles vibrantes ou de dispositifs intégrés à la banche, selon les modèles utilisés.
Entretien et Durabilité des Banches
Le décoffrage est une étape délicate et décisive, marquant la fin du processus de coulage. Après le décoffrage, l'entretien des banches est essentiel pour garantir leur durabilité et leur réutilisation future. Entre chaque coulage, la banche doit être entretenue.
Il est conseillé de déplacer le panneau sur une aire prévue pour le nettoyage. Le béton restant est alors supprimé, en général à l'aide d'un racloir. Les traces d'huile sont également éliminées. Les mêmes opérations de base sont effectuées : déplacement sur une aire dédiée, grattage des restes de béton, et vérification d'éventuelles détériorations.
La banche doit ensuite être entièrement nettoyée à haute pression et avec de l'eau chaude. Cette méthode de nettoyage en profondeur permet d'éliminer efficacement tous les résidus et de préparer la surface pour une nouvelle application. Une huile de protection contre la corrosion doit ensuite être pulvérisée sur la surface coffrante et les rives du panneau, pour l'entreposage de l'outil jusqu'à son utilisation sur un nouveau chantier. L'outil est ensuite préparé pour son transfert. Après avoir été élingué, il est posé à plat, la face coffrante sur des bastaings. Les accessoires de sécurité sont repliés et verrouillés, en respectant les préconisations du constructeur.
La durabilité de vos banches est également essentielle. Un entretien régulier et rigoureux permet de prolonger leur durée de vie, de réduire les coûts de remplacement et de maintenir un haut niveau de performance sur les chantiers. Une aire de préparation et de stockage de banches sur chantier bien organisée contribue grandement à cet entretien.
Considérations Spécifiques et Variantes Régionales
Dans certaines régions, des pratiques spécifiques peuvent être observées. Par exemple, en Alsace, les voiles béton en façade sont souvent remplacés par de la maçonnerie, particulièrement en habitat collectif. L'absence de consoles pignons dans ces cas simplifie le matériel nécessaire. Cependant, lorsque le refend est réalisé avant la façade (cas rencontré avec des façades maçonnées), un sérieux problème de sécurité se pose côté vide. Il faut alors installer une passerelle de contournement. Malheureusement, si la façade est maçonnée, la mise en place normale de consoles pignon est impossible.
Pour des ouvertures mesurant jusqu'à 3,00 m de long, l'utilisation de mannequins est appréciée, car le résultat obtenu est plus propre que la fabrication de poteaux (ou trumeaux) suivie de celle d'une poutre (préfabriquée ou non). Ces mannequins permettent d'obtenir une finition plus soignée et une meilleure intégration structurelle.
Lorsqu'un long voile est réalisé en plusieurs fois, il est nécessaire de prévoir une longueur de recouvrement où la banche pince le tronçon existant. Pour des raisons d'aspect, comme un parement extérieur en béton planchette, une répartition régulière des tiges de serrage peut être réclamée. L'espacement des tiges varie selon les fabricants. Par exemple, la fabrication d'un voile de grande longueur en plusieurs tronçons peut conserver un espacement régulier des vis, par exemple de 1,20 m. Dans ce cas, le pincement avec le voile existant est possible grâce à l'utilisation de banches de différentes dimensions (comme une banche de 0,60 m).
Il faut également prévoir la réalisation de l'arrêt de bétonnage à l'arase supérieure de la dalle haute. La largeur d'un panneau équipé de sa passerelle, de son garde-corps et de ses étais de réglage peut atteindre 1,00 m. Les panneaux de 0,60 m sont souvent utilisés montés sur un train de banches.
Risques Professionnels et Bonnes Pratiques
L'utilisation des banches de coffrage expose les travailleurs à certains risques professionnels. Parmi les maladies professionnelles associées à ces travaux, on peut citer les affections périarticulaires provoquées par certains gestes et postures de travail, les affections chroniques du rachis lombaire dues à la manutention manuelle de charges lourdes, et les affections liées à l'inhalation de poussières siliceuses (pneumoconiose, sclérodermie, cancer broncho-pulmonaire). Il est donc primordial de mettre en œuvre des mesures de prévention adéquates pour minimiser ces risques.
Le coffrage implique des gestes tels que le réglage des vérins (travail penché en avant ou accroupi), la mise en place des réservations et des armatures, la pulvérisation du démoulant, puis le verrouillage du coffrage. Ces actions répétitives et potentiellement contraignantes nécessitent une attention particulière aux postures de travail et à l'ergonomie des gestes.
L'utilisation des banches, bien que basique dans la construction, est un matériel technique. Son utilisation nécessite le respect de quelques normes et règles de bon sens. La structure et la géométrie des banches les rendent naturellement sujettes aux risques de basculement. La stabilisation est donc un point essentiel, si ce n'est le point central de leur installation.
Pour une compréhension approfondie des éléments techniques et des procédures, les nomenclatures en ligne des fabricants sont à la disposition des professionnels. Il est important de noter que les temps unitaires utilisés en études de prix sont plus grands que les temps élémentaires, afin de tenir compte des aléas. Par exemple, le matériel Outinord se compose de longueurs standards telles que : 0,15 - 0,30 - 0,60 - 1,20 - 2,40 m.
