La conception et la réalisation des fondations constituent une étape cruciale dans tout projet de construction. Elles sont le socle sur lequel repose la stabilité et la durabilité de l'ouvrage. Parmi les solutions de fondation, l'association de plots en béton et de longrines s'avère particulièrement pertinente dans de nombreux contextes, notamment sur des terrains hétérogènes ou pour des structures spécifiques. Cette approche, lorsqu'elle est correctement mise en œuvre, garantit une répartition optimale des charges et une limitation significative des tassements différentiels.
Rôle des Longrines et Critères d'Usage pour des Fondations Durables

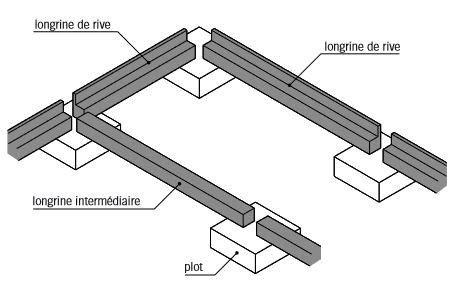

Une longrine peut être définie comme une poutre ancrée au niveau de la fondation, dont la fonction première est de transférer et de redistribuer les efforts vers des points porteurs. Elle travaille à la fois en flexion et en effort tranchant, et peut être réalisée soit en coulant le béton sur site, soit par l'utilisation d'éléments préfabriqués.
Dans les situations où le sol est remblayé, argileux, ou sujet à des variations hydriques importantes, l'intégration de longrines devient un élément déterminant pour prévenir l'apparition de fissures et de déformations dans la superstructure. Par exemple, sur un terrain présentant des couches alternées de limons et d'alluvions, une étude géotechnique peut préconiser l'utilisation de plots forés, reliés ensuite par des longrines. L'objectif est d'homogénéiser l'assise de la construction.
Cette solution permet d'adapter le plan de fondation aux contraintes spécifiques du site, telles que les remontées d'eau saisonnières ou les sollicitations dues au vent. Au-delà de la simple stabilité, les longrines facilitent la gestion des réseaux enterrés et le positionnement précis des murs de soubassement. Elles offrent également une plus grande flexibilité durant la phase de construction, car l'implantation des appuis peut être ajustée pour contourner les zones de sol instable, une marge de manœuvre précieuse face aux imprévus du terrassement.
La décision de recourir à des longrines repose sur une analyse combinée du rapport d'étude géotechnique, des charges à supporter par la structure, et des objectifs architecturaux. Le principe fondamental est de relier solidement les points d'appui et de créer une trajectoire claire et vérifiable pour la transmission des efforts.
Les contextes où l'usage des longrines est particulièrement justifié incluent :
- Fondations sur sols hétérogènes : Pour limiter les tassements différentiels entre les différents appuis.
- Grandes trames de planchers : Pour franchir des portées intermédiaires avec une poutre enterrée.
- Maison sur pieux ou plots : Pour solidariser les têtes de ces éléments par une poutre continue.
- Réhabilitation : Pour redresser ou reconnecter des supports existants à l'aide d'une longrine de reprise.
Le tableau ci-dessous résume les différents types de longrines, leurs appuis usuels, les contextes d'emploi, leurs atouts et les points de vigilance :
| Type de Longrine | Appuis Usuels | Contexte d'Emploi | Atout Principal | Point de Vigilance |
|---|---|---|---|---|
| De fondation coulée en place | Plots de fondation, semelles, pieux | Terrain hétérogène, maison individuelle, petit collectif | Adaptée aux formes libres et aux retours | Qualité du béton et enrobage des armatures |
| Préfabriquée en béton | Pieux, dés en béton | Chantier rapide, accès grue | Contrôle usine de la qualité | Levage et calage à gérer, tolérances d'appui |
| De redressement | Murs de soubassement | Reprises, consolidation | Répartit des charges ponctuelles | Liaison au chaînage et clavetage des nœuds |
| Combinée avec semelles filantes | Semelles continues | Sol régulier avec réseaux nombreux | Tracé simple et linéaire | Contrôler l’affouillement et les points singuliers |
Choisir la bonne typologie de longrine en fonction du sol et de la trame structurelle est une première étape essentielle pour réduire les risques et simplifier la mise en œuvre du chantier.
Étude Géotechnique, Dimensionnement et Choix des Matériaux des Longrines
Le dimensionnement précis des longrines s'appuie sur une étude géotechnique approfondie, généralement un rapport G2 Pro. Ce document est indispensable pour caractériser la portance du sol, déterminer la profondeur hors gel, évaluer la présence et la fluctuation de la nappe phréatique, et identifier les risques de retrait-gonflement des argiles.
Les efforts verticaux et horizontaux calculés sont ensuite convertis en combinaisons de calcul selon les normes de l'Eurocode 2. Ces calculs permettent de définir la section de la longrine, la composition de sa cage d'armatures (diamètres, espacements), les longueurs d'ancrage nécessaires, et les enrobages des aciers. Un atelier de validation croise ensuite les données géométriques avec les contraintes spécifiques du chantier, telles que l'accessibilité, le phasage des travaux, et les conditions météorologiques prévisibles.
Le choix de la classe du béton doit être en adéquation avec l'environnement dans lequel la longrine sera mise en œuvre. Par exemple, une classe d'exposition C25/30 XF1 peut être appropriée en zone faiblement exposée au gel, tandis qu'une classe XA sera requise si le sol présente une agressivité chimique notable. Un béton armé bien proportionné, coulé avec une consistance contrôlée (généralement S3 à S4, selon le type de vibration utilisé), favorise la compacité du matériau et minimise la formation de nids de gravier.
Les aciers utilisés, généralement de type HA (Haute Adhérence) avec la norme B500B, sont ligaturés aux attentes des plots de fondation pour assurer une continuité des efforts. Sur le chantier fictif de Mme Durand, l'ingénieur a opté pour une section de 30x50 cm et un enrobage minimal de 40 mm. L'ajout d'un plastifiant à base de polycarboxylate a été retenu pour améliorer la maniabilité du béton sans augmenter la quantité d'eau, et un hydrofuge de masse a été spécifié pour limiter l'infiltration d'eau en période humide.
Il est recommandé de privilégier les solutions disposant de FDES (Fiches de Déclaration Environnementale et Sanitaire) et du marquage CE, afin de concilier performance technique et impact environnemental réduit.
Pour répondre aux enjeux de qualité, de budget et de disponibilité des matériaux en 2025, il est essentiel de considérer le réseau d'approvisionnement. Les centrales à béton locales, les négoces professionnels et les grandes surfaces spécialisées peuvent aider à sécuriser le planning des travaux.
Voici un aperçu des matériaux et solutions à privilégier, avec des repères techniques et les contrôles requis :
| Élément | Spécification type | Marques / Fournisseurs (exemples) | Repère technique | Contrôle requis |
|---|---|---|---|---|
| Béton | C25/30 S3-S4, Dmax 20 mm | Lafarge, centrales locales | Référence EN 206 | Cône d’Abrams, température, bulletin de livraison |
| Adjuvant | Plastifiant / réducteur d’eau | Sika ViscoCrete, Weber Ad, Parex | Dosage fabricant | Compatibilité avec le ciment et délai de prise |
| Aciers HA | B500B, diamètres calculés | Négoces (Point.P, BigMat, Gedimat) | Plans et schéma de ferraillage | Enrobage, ligatures, éclisses et longueurs d’ancrage |
| Coffrage | Bois classe 3, panneau filmé | Leroy Merlin, Castorama, Brico Dépôt | Rectitude et étanchéité | Huile de décoffrage, contreventements |
| Étanchéité | Bande bitumineuse / coulis | Sika, Parex | Aux nœuds et reprises | Adhérence au support, propreté |
Le succès du dimensionnement et de la mise en œuvre des longrines repose sur la clarté des hypothèses retenues et la qualité des matériaux choisis, le tout validé par des contrôles traçables.
Dimensionnement d’une Longrine de Redressement sur RSA
Implantation, Terrassement et Coffrage : Pas à Pas pour Tracer et Armer une Longrine
L'étape d'implantation débute par un piquetage méticuleux à l'aide de cordeaux, reportant l'axe des murs et l'emplacement exact des appuis. Bien qu'un géomètre puisse fournir les points de référence, une équipe formée, équipée d'un laser rotatif et de jalons, peut réaliser un calage tout aussi fiable.
Les fouilles sont ensuite dégagées sur une profondeur de 40 à 50 cm en fonction de la cote finale, et un hérisson compacté est mis en place pour créer une assise stable. Les plots de support sont réalisés conformément aux plans, en respectant le diamètre et la profondeur spécifiés, et en intégrant la cage d'aciers et les attentes verticales adéquates. Si nécessaire, les têtes de pieux existants sont arasées au laser, et les longrines seront ultérieurement clavetées sur ces nœuds par un béton localisé.
Le coffrage de la poutre suit, nécessitant un étaiement et un contreventement rigoureux pour prévenir toute déformation lors de la mise en œuvre du béton. L'armature longitudinale est généralement composée de 4 à 6 barres HA, complétées par des cadres fermés dont l'espacement est déterminé par calcul. Les recouvrements d'armatures sont positionnés dans les zones de faible sollicitation, et des cales d'enrobage garantissent la protection des aciers. Il est important de prévoir des gaines ou fourreaux si des passages de réseaux sont envisagés à proximité.
Dans le cadre de l'autoconstruction assistée, la gestion du levage et de la manutention des éléments préfabriqués doit être rigoureusement contrôlée. Si l'accès par grue est impossible, un palan ou un chariot élévateur compact peut faciliter le positionnement des longrines, à condition de disposer d'une zone de déchargement plane et sécurisée.
Voici une procédure opérationnelle simplifiée :
- Remblai partiel et compactage : Réalisés avec soin aux abords des appuis.
- Contrôle des altimétries : Effectué au laser avant la mise en place du ferraillage.
- Protection contre la pluie : Mise en place de films sur les coffrages et les aciers.
- Équipements de protection individuelle (EPI) : Port obligatoire de gants, lunettes, chaussures de sécurité S3, et harnais si travail en dénivelé.
| Opération | Outils / Matériel | Fournisseurs possibles | Contrôle à réaliser | Astuce chantier |
|---|---|---|---|---|
| Implantation au cordeau | Laser, cordeaux, piquets | Leroy Merlin, Castorama | Écart aux plans < 5 mm/m | Mesures diagonales pour pré-équerrage |
| Terrassement | Mini-pelle, plaque vibrante | Location via Brico Dépôt | Profondeur et propreté des fouilles | Mettre un géotextile avant le hérisson |
| Coffrage de longrine | Panneaux, étais, huile | Point.P, BigMat, Gedimat | Verticalité et étanchéité | Clouer des entretoises régulières |
| Ferraillage | Coupe, cintreuse, ligatures | Négoces acier | Enrobage ≥ 40 mm | Cales plastiques sous la lisse inférieure |
Avant le bétonnage, une dernière vérification des altimétries, des recouvrements d'armatures, et de la propreté du coffrage est indispensable. La réalisation d'un contrôle photographique constitue une traçabilité utile en cas d'audit ou de déclaration de sinistre auprès de l'assurance dommages-ouvrage. Des vidéos peuvent également aider à visualiser le positionnement des armatures et la stratégie d'étaiement, permettant d'ajuster son propre mode opératoire.
Bétonnage, Vibration, Cure et Réglages : Obtenir une Longrine Parfaitement Alignée

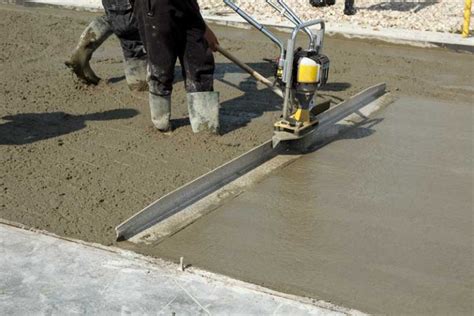

La mise en œuvre du béton suit un protocole rigoureux : réception du bon de livraison, vérification de l'affaissement au cône d'Abrams, remplissage progressif du coffrage, et compactage systématique. Une vibration contrôlée, réalisée par passes successives et chevauchées, permet d'éliminer l'air emprisonné sans provoquer la ségrégation des granulats.
En cas d'interruption de coulage dépassant le temps d'ouvrabilité du béton, les reprises sont préparées avec une barbotine ou un coulis pour garantir une parfaite adhérence. Après le coulage, une phase de cure du béton, par arrosage, application d'un film, ou utilisation d'un produit de cure, est essentielle pour stabiliser l'hydratation du ciment, particulièrement par temps chaud ou venteux. Les arêtes vives sont protégées, et les coffrages sont maintenus en place jusqu'à ce que le béton atteigne une résistance suffisante pour permettre leur décoffrage.
Le clavetage des nœuds, qui consiste à solidariser mécaniquement la longrine et son appui par un béton complémentaire, assure la continuité structurelle. Le réglage géométrique final de la longrine s'effectue selon trois axes :
- Alignement : Réalisé à l'aide d'un cordeau tendu et de cales plastiques.
- Aplomb : Vérifié à l'aide d'un niveau à bulle, et ajusté avec un cric si un recalage est nécessaire.
- Équerrage : Validé par la règle dite "3-4-5" ou par la comparaison des diagonales.
Ces ajustements précis permettent de prévenir les défauts qui pourraient se répercuter sur la dalle ou les murs de la superstructure. Sur les chantiers de petite taille où l'accès à une grue est limité, la mise en place des longrines à l'aide de palans demande une procédure stricte : deux opérateurs pour guider, utilisation de radios ou de gestes codifiés, et maintien des distances de sécurité minimales. La présence d'un chef d'équipe, attentif aux risques de pincement et d'écrasement, contribue significativement à la réduction des incidents.
| Opération | Contrôles et actions |
|---|---|
| Réception du béton | Contrôle d’ouvrabilité au cône d’Abrams et ajustement éventuel par adjuvant approuvé. |
| Bétonnage | Remplissage par couches de 30 à 40 cm et compactage régulier. Protection contre la pluie et le soleil, cure immédiate après serrage. |
| Réglages finaux | Alignement, aplomb, équerrage, puis serrage des étais. |
Il est important de savoir identifier les défauts potentiels et leurs causes :
| Défaut observé | Cause probable | Vérification / Correction | Prévention |
|---|---|---|---|
| Nid de gravier | Vibration insuffisante ou coffrage fuyard | Ouverture localisée, réparation au mortier (Weber, Parex). | Étancher les joints du coffrage, vibrer par passes courtes et régulières. |
| Flèche excessive | Étaiement ou coffrage trop souple | Niveau laser, recalage, renforts d’étais. | Vérifier la charge admissible des étais, utiliser des entretoises adéquates. |
| Affaissement d’appui | Plot sous-compacté | Mesure altimétrique, injection Sika ou reprise localisée. | Compactage du sol et du béton des plots en couches contrôlées. |
| Fissure de retrait | Cure insuffisante | Inspection J+1/J+7, réparation par résines ou ponts d’adhérence. | Appliquer un produit de cure, protéger la surface du soleil et du vent. |
La tenue d'un journal de coulage, enregistrant les heures, les températures et les lots de matériaux, constitue un réflexe de contrôle qualité essentiel pour faciliter les analyses ultérieures et rassurer les assureurs. Des démonstrations vidéo peuvent être d'une aide précieuse pour assimiler les gestes techniques clés et comprendre les tolérances acceptables lors des réglages de fin de coulage.
Synthèse Opérationnelle et Pérennité des Longrines
Une longrine bien conçue et correctement mise en œuvre est susceptible de vieillir sans problème majeur, à condition qu'un plan d'entretien simple soit respecté. Des inspections annuelles permettent de détecter d'éventuelles érosions, désordres liés à l'humidité, ou signes de tassement autour des appuis.
En cas d'évolution future du bâtiment (extension, surélévation), un recalcul des charges et un renforcement préventif de la structure des fondations peuvent éviter des surcontraintes. Les pathologies courantes, lorsqu'elles sont détectées précocement, peuvent être traitées efficacement. Une fissuration fine due au retrait peut souvent être stabilisée par une protection de surface adaptée, tandis qu'une fissure d'ordre structural nécessitera un diagnostic approfondi et une reprise armée.
Les zones d'appui peuvent bénéficier d'un coulis à retrait compensé pour combler d'éventuels jours, et des micro-pieux ou des tiges d'ancrage peuvent être utilisés pour reprendre des charges additionnelles si le sol a subi des modifications. L'expérience acquise sur des chantiers tels que celui de Mme Durand souligne l'importance d'une cure rigoureuse et d'une protection adéquate des têtes de plots pour assurer la stabilité de la structure, même après une saison pluvieuse.
Pour les maisons individuelles, il est conseillé de maintenir la périphérie du bâtiment dégagée, de maîtriser la gestion des eaux pluviales, et d'éviter la plantation d'arbres aux racines agressives à proximité des fondations. Le budget d'entretien d'une longrine reste modeste comparé au coût d'une reprise structurelle complète. L'utilisation de quelques produits spécialisés, disponibles auprès des négoces ou des enseignes mentionnées précédemment, suffit à garantir la pérennité de l'ouvrage.
Enfin, la documentation de chaque intervention (photos, fiches techniques, factures) facilite la revente du bien et renforce la validité de la garantie.
Un programme d'entretien préventif peut inclure :
- Inspection visuelle : Semestrielle des joints, arêtes et nœuds.
- Vérification des réseaux enterrés : À proximité pour prévenir l'érosion.
- Traitements localisés : Utilisation de mortiers de réparation (Weber / Parex) ou de résines (Sika).
- Recalage ponctuel des appuis : Par injection, si nécessaire.
| Situation | Signe observable | Action recommandée | Produits / Fournitures (exemples) | Coût indicatif (2025) |
|---|---|---|---|---|
| Fissuration capillaire | Microfissures < 0,3 mm | Protection et étanchéité locale | Résine d’imprégnation Sika | 10-20 €/m² |
| Jour sous appui | Manque de contact | Coulis à retrait compensé | Coulis Parex ou Weber | 20-40 €/ml |
| Éclat localisé | Béton écaillé | Réparation mortier thixotrope | Mortier de réparation Weber | 30-60 €/zone |
| Tassement d’un plot | Marche à la jonction | Injection, voire micro-pieu (selon méthode) | Service via Point.P / BigMat / Gedimat | 120-250 €/ml |
Un plan d'entretien programmé et des interventions ciblées permettent de prolonger significativement la durée de vie de la structure et de sécuriser la performance des longrines sur le long terme.
