Association de Couleurs et de Cartes de Couleurs dans MATLAB pour la Visualisation de Données

MATLAB offre une puissance considérable pour la visualisation de données, permettant aux chercheurs et aux ingénieurs de représenter des informations complexes sous des formes compréhensibles. Une des tâches courantes consiste à superposer des données ou à visualiser des ensembles de données distincts au sein d'un même graphique. Dans ce contexte, l'association de différentes couleurs et cartes de couleurs à des éléments spécifiques devient essentielle pour la clarté et l'interprétation. Cet article explore diverses méthodes pour gérer l'association de couleurs et de cartes de couleurs dans MATLAB, en se concentrant sur des scénarios courants tels que la superposition d'images avec des cartes de couleurs distinctes et l'attribution de couleurs de marqueurs basées sur des intervalles de données.

Superposition d'Images avec des Cartes de Couleurs Distinctes

Lors de la superposition de deux images dans MATLAB, il est souvent souhaitable que chaque image conserve sa propre carte de couleurs indépendante. Un défi courant survient lorsque l'on tente d'appliquer des cartes de couleurs différentes à des images qui partagent le même système d'axes. Par défaut, MATLAB peut avoir tendance à appliquer la dernière carte de couleurs définie à l'ensemble des éléments visuels dans ces axes.

Une approche pour surmonter cette limitation consiste à convertir les images indexées en images au format RGB (Red, Green, Blue). Cette conversion permet de traiter chaque image comme une entité indépendante en termes de représentation des couleurs. Par exemple, si vous avez deux images indexées, X1 et X2, et que vous souhaitez utiliser la carte de couleurs 'jet' pour la première et 'hot' pour la seconde, vous pouvez procéder comme suit :

rgb1 = ind2rgb(X1, jet(256));rgb2 = ind2rgb(X2, hot(256));

Une fois converties en RGB, ces deux images peuvent ensuite être affichées ou superposées dans les mêmes axes sans que l'une n'influence la carte de couleurs de l'autre. Cette méthode garantit que chaque image conserve la palette de couleurs qui lui a été assignée, facilitant ainsi la comparaison et l'analyse des caractéristiques distinctes de chaque source d'image.

Il est important de noter que pour les objets ColorBar, il existe une propriété Colormap qui n'est pas officiellement documentée. Cette propriété peut être définie directement pour contrôler les couleurs affichées par la barre de couleur. De plus, des propriétés documentées comme Limits peuvent être utilisées pour s'assurer que l'affichage correspond aux valeurs de données d'origine. Cependant, il faut être conscient que le comportement de la barre de couleur concernant la propriété Colormap pourrait évoluer dans de futures versions de MATLAB.

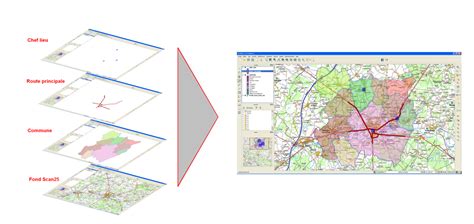

Représentation d'images superposées dans MATLAB

Attribution de Couleurs de Marqueurs Basée sur des Intervalles de Données

Un autre scénario fréquent en visualisation de données est de représenter des points de données discrets, tels que des cercles, où la couleur de chaque marqueur doit refléter une propriété spécifique des données, comme un intervalle de profondeur. Par exemple, si vous avez des données de latitude, longitude et profondeur, vous pourriez vouloir que les points correspondant à des profondeurs de 0 à 100 km soient jaunes, ceux de 101 à 300 km soient bleus, et ceux de 301 à 1000 km soient rouges.

Une méthode pour réaliser cela consiste à tracer chaque intervalle de profondeur comme une série de données distincte, en attribuant une couleur de marqueur spécifique à chaque série. Voici un exemple illustrant cette approche :

Data = [-360*rand(100,1) 180*rand(100,1)-90 1000*rand(100,1)];depth_levels = [100 300];lon = Data(:,1);lat = Data(:,2); % Assumant que lat est la deuxième colonnedepth = Data(:,3);n = length(depth);% Définir les couleurs pour chaque intervalle de profondeurcolors = [1 1 0; % Jaune pour 0-100 0 0 1; % Bleu pour 101-300 1 0 0]; % Rouge pour 301-1000figure(1);clf;axis equal;hold on;depth_intervals = [-Inf depth_levels Inf];for ii = 1:numel(depth_intervals)-1 idx = depth > depth_intervals(ii) & depth <= depth_intervals(ii+1); % Vérifier s'il y a des points dans cet intervalle if any(idx) plot(lon(idx), lat(idx), 'o', ... 'MarkerFaceColor', colors(ii,:), ... 'MarkerEdgeColor', 'k', ... % Bordure noire pour les marqueurs 'DisplayName', sprintf('Profondeur %d-%d km', depth_intervals(ii), depth_intervals(ii+1))); endendxlabel('Longitude');ylabel('Latitude');title('Visualisation des points de données par intervalle de profondeur');legend('Location', 'best');hold off;

Dans cet extrait de code :

  1. Les données sont générées avec des coordonnées longitude, latitude et profondeur.
  2. Les niveaux de profondeur sont définis, et des intervalles sont créés pour englober toutes les profondeurs possibles.
  3. Une matrice colors est définie pour associer des triplets RGB aux intervalles de profondeur souhaités (jaune, bleu, rouge).
  4. Une boucle parcourt chaque intervalle de profondeur.
  5. Pour chaque intervalle, les indices des points de données correspondants sont identifiés.
  6. La fonction plot est utilisée pour tracer ces points sous forme de cercles ('o'). La propriété MarkerFaceColor est définie avec la couleur correspondante de la matrice colors pour l'intervalle actuel. Un DisplayName est également attribué pour la légende.

Cette méthode permet une visualisation claire où la couleur de chaque point de données communique directement son appartenance à un groupe de profondeur spécifique.

Graphique avec des points de données colorés par intervalle de profondeur

Gestion de l'Ordre des Couleurs et des Styles de Ligne dans les Graphiques Multiples

Lorsque plusieurs ensembles de données sont tracés dans les mêmes axes, MATLAB propose des mécanismes pour aider à distinguer ces ensembles en variant leur apparence. Par défaut, MATLAB utilise une séquence prédéfinie de couleurs et de styles de ligne pour les différents tracés. Si le nombre de tracés dépasse le nombre de couleurs disponibles dans la séquence par défaut, MATLAB recommence à utiliser la première couleur, et ainsi de suite. De même, MATLAB peut cycler à travers différents styles de ligne.

Pour un contrôle plus fin sur l'ordre des couleurs et des styles de ligne, plusieurs approches existent :

Utilisation de la Fonction colororder (à partir de R2019b)

La fonction colororder est la méthode recommandée pour spécifier une palette de couleurs que MATLAB utilisera pour les tracés successifs dans un axe. En spécifiant une carte de couleurs désirée avec colororder(NomCarteDeCouleurs), vous pouvez ensuite utiliser une seule commande de traçage (plot) et bénéficier de toutes les couleurs de la palette dans l'ordre approprié.

Par exemple, pour utiliser une palette de couleurs personnalisée :

% Définir une matrice personnalisée de triplets RGB pour les couleurscustom_colors = [1 0 0; % Rouge 0 1 0; % Vert 0 0 1; % Bleu 1 1 0]; % Jaune% Définir l'ordre des couleurs pour les axes actuelscolororder(custom_colors);% Tracer plusieurs lignes, elles utiliseront les couleurs définies dans l'ordrefigure(1);t = 1:10;for i = 1:4 plot(t, t.^i, 'LineWidth', 2, 'DisplayName', sprintf('y = t^{%d}', i)); hold on;endhold off;legend('Location', 'northwest');title('Graphique avec ordre de couleurs personnalisé');

Cette approche garantit que chaque nouvelle ligne tracée utilisera la couleur suivante de la palette définie par colororder.

Définition Manuelle des Couleurs dans une Boucle

Si vous tracez plusieurs lignes dans une boucle et que vous souhaitez attribuer des couleurs spécifiques à chaque ligne, vous pouvez définir une liste de couleurs et les parcourir.

line_color = ['b' 'g' 'y' 'c' 'm' 'r']; % Séquence de couleurs de base MATLABt = 1:100;SAV_ratio = t;period = 100;figure(1);hold on;for k = 1 : length(line_color) Cs = sin(2*pi*t / (period * k)); plot(SAV_ratio, Cs, '-', 'Color', line_color(k), 'LineWidth', 2, ... 'DisplayName', sprintf('Signal %d', k)); grid on;endhold off;title('Visualisation de signaux avec couleurs définies manuellement');legend('Location', 'best');

Dans cet exemple, chaque itération de la boucle assigne une couleur différente de la chaîne line_color à la ligne tracée. Le DisplayName est défini pour chaque ligne afin de créer une légende correspondante.

Gestion des Styles de Ligne

MATLAB peut également cycler à travers différents styles de ligne (par exemple, trait plein, tirets, points) en plus des couleurs. La propriété LineStyleCyclingMethod des axes contrôle ce comportement. Par défaut, MATLAB utilise un seul style de ligne (trait plein) jusqu'à ce que les couleurs soient épuisées, puis il commence à alterner les styles de ligne si le nombre de tracés le requiert et si LineStyleCyclingMethod est configuré pour le permettre.

Si vous souhaitez spécifier explicitement une séquence de styles de ligne, vous pouvez définir la propriété LineStyleOrder des axes.

% Définir une séquence de couleurs et de styles de lignecustom_color_order = [1 0 0; 0 1 0; 0 0 1]; % Rouge, Vert, Bleucustom_line_styles = {'-', '--', ':'}; % Solide, Tirets, Points% Appliquer l'ordre des couleurscolororder(custom_color_order);% Définir l'ordre des styles de ligneset(gca, 'LineStyleOrder', custom_line_styles);% Activer le cyclage des styles de ligneset(gca, 'LineStyleCyclingMethod', 'cycle');figure(1);t = 1:10;for i = 1:6 % Tracer 6 lignes pour montrer le cyclage plot(t, t.^i, 'LineWidth', 2, 'DisplayName', sprintf('Ligne %d', i)); hold on;endhold off;legend('Location', 'northwest');title('Graphique avec ordre de couleurs et styles de ligne personnalisés');

Dans ce cas, les trois premières lignes utiliseront le rouge, le vert et le bleu respectivement, avec un trait plein. Les trois lignes suivantes continueront avec le rouge, le vert et le bleu, mais utiliseront le style de ligne tirets (--). Si un septième tracé était ajouté, il utiliserait la couleur rouge et le style de ligne points (:).

Line Color and Marker Style for Plots in Matlab

Association de Couleurs aux Données Numériques

Une autre manière d'associer des couleurs à des données numériques est d'utiliser des cartes de couleurs prédéfinies ou personnalisées directement lors du traçage. Par exemple, la fonction scatter permet d'attribuer des couleurs aux points en fonction d'une quatrième variable numérique.

% Données d'exemplex = rand(100,1);y = rand(100,1);z = rand(100,1) * 1000; % Une variable pour déterminer la couleurfigure(1);scatter(x, y, 50, z, 'filled'); % 50 est la taille des marqueurscolormap(jet); % Appliquer la carte de couleurs 'jet'colorbar; % Afficher la barre de couleurtitle('Scatter plot avec couleurs basées sur une variable');xlabel('X');ylabel('Y');

Dans cet exemple, la fonction scatter associe la valeur de z à une couleur de la carte de couleurs 'jet'. La barre de couleur (colorbar) est ensuite ajoutée pour montrer la correspondance entre les couleurs et les valeurs de z.

Si vous avez besoin d'une association plus spécifique, comme dans l'exemple des profondeurs, vous pouvez créer des intervalles et attribuer des couleurs manuellement, comme montré précédemment. L'objectif est de rendre la visualisation intuitive, où la couleur communique une information pertinente sur les données.

Conclusion

La gestion des couleurs et des cartes de couleurs dans MATLAB est un aspect fondamental de la création de visualisations de données efficaces. Que ce soit pour superposer des images avec des palettes distinctes, colorer des points de données selon des intervalles, ou contrôler l'apparence de multiples tracés, MATLAB offre une gamme d'outils. L'utilisation de ind2rgb pour la superposition d'images, l'attribution manuelle de couleurs de marqueurs par intervalles, et l'emploi des fonctions colororder et LineStyleOrder pour gérer les séquences de couleurs et de styles de ligne, permettent de créer des graphiques clairs, informatifs et esthétiquement agréables. Comprendre ces techniques est essentiel pour exploiter pleinement le potentiel de MATLAB en matière de visualisation scientifique et technique.
