L'installation et la maintenance des systèmes de plomberie, qu'il s'agisse de l'alimentation en eau potable ou de l'évacuation des eaux usées, reposent sur un principe fondamental : l'accessibilité. Ce concept, bien que simple en apparence, est crucial pour garantir l'utilisation, le nettoyage et l'entretien adéquats de chaque appareil et équipement. L'article 2.1.3.2. 1) de la division B du chapitre III, Plomberie, du Code de construction, pose cette exigence en stipulant que tout appareil sanitaire, séparateur, regard de nettoyage, robinet, dispositif ou pièce d’équipement doit être placé de manière à pouvoir être utilisé, nettoyé et entretenu. Cette disposition vise à assurer la fonctionnalité et la longévité des installations, tout en prévenant les désagréments et les coûts engendrés par un accès restreint.
Comprendre le Concept d'Accessibilité dans la Plomberie
Le terme « accès » dans le contexte de la plomberie ne se limite pas à la simple présence physique d'un équipement. Il implique la capacité de l'atteindre facilement et en toute sécurité pour effectuer les opérations nécessaires. La version anglaise du même article, publiée dans le Code national de la plomberie, utilise la notion de « readily accessible », c'est-à-dire « facilement accessible ». Cette nuance est importante, car elle souligne la nécessité d'une intervention sans contrainte majeure.
L'absence d'une définition précise du terme « facilement accessible » dans le chapitre III, Plomberie, du Code de construction, et la nature parfois vague de la définition de l'accessibilité aux équipements et appareils de plomberie, rendent indispensable une clarification des obligations. Cette clarification est essentielle pour tous les intervenants concernés : ingénieurs, entrepreneurs, concepteurs et propriétaires. L'objectif est de s'assurer que les exigences réglementaires sont pleinement comprises et appliquées, tant pour l'alimentation en eau potable que pour l'évacuation des eaux usées.
Accessibilité des Équipements du Réseau d'Alimentation en Eau Potable
Les équipements de plomberie du réseau d'alimentation en eau potable, tels que les chauffe-eau, les robinets, les dispositifs antirefoulement et les clapets de retenue, sont installés dans un système sous pression. Un bris ou une défaillance de ces composants peut entraîner des dégâts d'eau considérables. Par conséquent, la capacité d'intervenir rapidement est primordiale.
Cela signifie que les robinets d'arrêt, par exemple, doivent être situés de manière à permettre une fermeture immédiate de l'arrivée d'eau, limitant ainsi l'étendue des dégâts potentiels. L'installation d'une trappe d'accès pour dissimuler un robinet ou un équipement est tolérée, à condition qu'elle permette un accès rapide et sans délai aux éléments qu'elle protège. Il est impératif que cet accès ne nécessite ni l'utilisation d'une échelle, d'un escabeau ou de tout autre moyen artificiel, ni le déplacement d'objets lourds tels que des machines à laver ou des meubles. L'accessibilité doit être immédiate et directe.
Exemples concrets illustrant les exigences d'accessibilité :
- Robinet d'arrêt mal placé : Un robinet d'arrêt dissimulé dans un faux plafond, nécessitant l'usage d'un escabeau pour atteindre une trappe située à une hauteur de 2,4 mètres, n'est pas considéré comme facilement accessible. L'intervention en cas d'urgence serait retardée et potentiellement dangereuse.
- Robinet derrière un appareil : Les robinets d'arrêt d'une machine à laver (laveuse) qui sont dissimulés derrière l'appareil ne répondent pas aux critères d'accessibilité. Il doit être possible de les actionner sans avoir à déplacer l'appareil.
- Robinet de chauffe-eau : Les robinets d'arrêt et de vidange d'un chauffe-eau doivent être positionnés de manière à être toujours accessibles, et non placés derrière l'appareil.
Cependant, la réglementation peut présenter des nuances pour les bâtiments commerciaux, institutionnels et industriels. Dans ces contextes, l'utilisation sécuritaire d'un escabeau pour accéder à un robinet d'arrêt peut être tolérée, à condition qu'une personne désignée et disponible en tout temps soit présente pour intervenir rapidement en cas de fuite. Cette exception repose sur l'organisation et la disponibilité de personnel qualifié, garantissant une réponse immédiate malgré une accessibilité physique moins directe.
Les robinets d'arrêt
Accessibilité des Équipements du Réseau d'Évacuation des Eaux Usées
Les équipements et appareils du réseau d'évacuation des eaux usées, tels que les appareils sanitaires, les séparateurs, les siphons et les regards de nettoyage, nécessitent également un accès approprié. Cependant, les exigences en matière d'accessibilité pour ces composants diffèrent de celles des réseaux sous pression.
Dans le cas des réseaux d'évacuation, l'accès aux équipements peut être temporairement obstrué par des objets. Ces objets doivent toutefois être facilement déplaçables, afin de permettre un accès rapide en cas de besoin. Contrairement aux interventions sur le réseau d'alimentation, où la rapidité est dictée par la prévention des dégâts d'eau immédiats, une intervention d'urgence sur le réseau d'évacuation est généralement gérée différemment.
Exemples d'accessibilité tolérée pour les réseaux d'évacuation :
- Regard de nettoyage : Un regard de nettoyage situé au pied d'une colonne d'évacuation dans une trappe au sous-sol d'un logement peut être entouré d'objets tels que des meubles ou des boîtes. Avant de procéder à un curage ou à l'entretien d'un clapet antiretour, il est raisonnable de s'attendre à ce que ces objets soient déplacés. Dans ce cas, un accès d'urgence immédiat et dégagé n'est pas strictement nécessaire, car l'intervention peut être planifiée après un déplacement d'objets.
- Trappes d'accès : La Régie du bâtiment du Québec (RBQ) tolère que l'équipement soit considéré comme accessible même s'il est situé derrière une trappe d'accès installée dans un mur ou un plancher, y compris les planchers flottants. Cela signifie que la présence d'une trappe, même si elle nécessite une action pour être ouverte, est acceptable tant que l'accès à l'équipement sous-jacent est possible une fois la trappe ouverte.
L'idée derrière cette tolérance est que les interventions sur les réseaux d'évacuation, bien qu'importantes, ne présentent pas le même risque de dommage immédiat et catastrophique que les fuites sur un réseau sous pression. La possibilité de déplacer des objets ou d'ouvrir une trappe est jugée suffisante pour permettre l'entretien et la réparation nécessaires.
Innovations et Solutions pour Faciliter l'Accès : Le Système de Détection de Fuite et les Trappes de Visite
Le marché propose des solutions innovantes pour améliorer la sécurité et la facilité d'accès aux équipements de plomberie. Un exemple notable est le système de détection de fuite avec robinets à fermeture automatique. Ce système se compose généralement d'un robinet d'arrêt sur le réseau d'alimentation en eau potable, équipé d'un actuateur électrique. Cet actuateur est relié à des détecteurs de fuite placés à des endroits stratégiques. Le robinet peut être commandé sans fil ou avec fil, offrant une grande flexibilité d'installation. En cas de détection de fuite, le système peut fermer automatiquement le robinet, prévenant ainsi les dégâts.
Au-delà des systèmes de sécurité, la conception des réseaux de plomberie intègre de plus en plus des éléments visant à faciliter l'accès pour la maintenance. Les regards de visite, souvent appelés trappes de visite, jouent un rôle essentiel dans cette démarche.

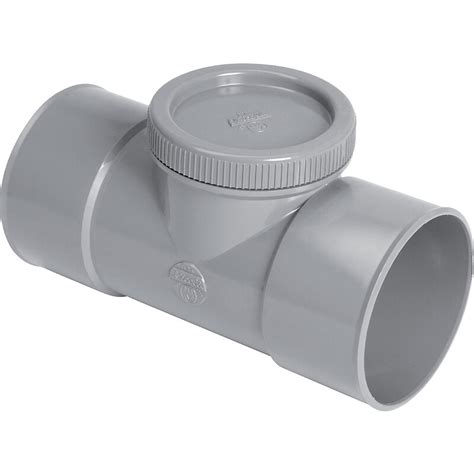

Le Té de Visite : Un Outil Essentiel pour l'Accès aux Canalisations
Le té de visite avec bouchon est un composant de plomberie conçu spécifiquement pour offrir un accès aisé aux canalisations. Il s'agit d'un raccord en forme de T, équipé d'un bouchon amovible qui permet d'inspecter, de nettoyer ou d'intervenir sur la canalisation. Ces dispositifs sont particulièrement importants dans les réseaux d'évacuation gravitaires des eaux usées.
La société Nicoll, par exemple, propose une gamme étendue de raccords PVC, incluant des tés de visite avec bouchon. Ces produits soulignent plusieurs avantages :
- Facilité d'installation : Les raccords Nicoll sont conçus pour un emboîtement facile des tubes, grâce à des tolérances dimensionnelles précises.
- Accès direct et sécurisé : Ils permettent un accès direct et sécurisé au réseau, que ce soit en position verticale ou horizontale.
- Qualité de fabrication : Fabriqués en PVC lisse et non microporeux, ces raccords résistent aux chocs et évitent la rétention d'impuretés. Les certifications NF Me et NFe garantissent la constance des performances et la conformité aux normes.
La large gamme de diamètres disponibles (de 32 mm à 200 mm) et la variété des références permettent de répondre à toutes les configurations de chantier.
Les Trappes de Visite Industrielles : Assurer l'Entretien des Systèmes d'Aspiration
Dans le domaine de l'industrie, notamment pour les systèmes d'aspiration, l'accès aux gaines est également crucial pour l'inspection et le nettoyage. Les trappes de visite industrielles, souvent fabriquées en acier galvanisé, sont conçues pour s'adapter parfaitement aux parois des conduits ronds ou rectangulaires.
Ces trappes sont dotées de joints d'étanchéité, comme le joint EPDM, pour assurer l'étanchéité une fois la porte d'accès bien fixée. L'installation est généralement facilitée par des autocollants servant de guide pour la découpe du conduit. Différents types de portes d'accès existent, adaptés à des besoins spécifiques :
- Porte d'accès incurvée avec auto-adhésif (CADS) : Pour les systèmes de conduits ronds, avec bande d'étanchéité intégrée.
- Porte d'accès plat avec auto-adhésif (FADS) : Pour les conduits rectangulaires, avec bord adhésif pour une étanchéité rapide.
- Porte d'accès de tuyau (CAD et FAD) : Options standards pour systèmes incurvés ou rectangulaires.
- Porte d'accès d'entretien (MCAD) : Spécifiquement conçues pour les inspections et l'entretien réguliers, avec diverses options d'ouverture (vis, loquet, onglets).
Ces trappes peuvent être fabriquées en acier inoxydable ou galvanisé, avec des options ignifugées et à faible fuite. La personnalisation OEM (Original Equipment Manufacturer) est également possible pour répondre à des exigences spécifiques de taille, de finition et de marque.

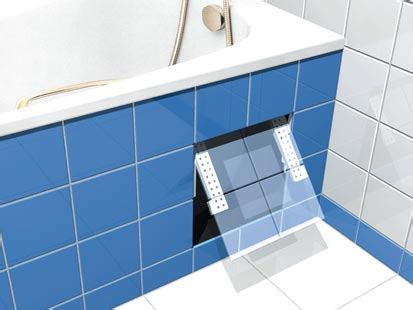

La Trappe de Visite de Baignoire : Confort et Maintenance Simplifiée
Dans les salles de bains, la trappe de visite baignoire est un élément souvent négligé mais essentiel. Elle se présente sous la forme d'une petite ouverture, généralement sur le tablier de la baignoire, permettant d'accéder aux canalisations situées sous celle-ci.
Les fonctions principales d'une trappe de visite de baignoire sont :
- Accès aux canalisations : En cas de fuite, d'obstruction ou de besoin de réparation, la trappe facilite l'intervention sans avoir à détruire le revêtement mural (carrelage). Cela permet un diagnostic et une résolution des problèmes plus rapides.
- Entretien facilité : Elle simplifie l'entretien régulier du système, permettant de nettoyer les canalisations, de retirer les dépôts de calcaire et de prévenir les obstructions.
- Réparations rapides et économiques : En évitant des interventions complexes et coûteuses, la trappe de visite permet de réaliser des économies significatives. Les professionnels peuvent intervenir plus efficacement.
Les dimensions des trappes varient, mais une moyenne de 15 cm x 20 cm (rectangulaire) ou 15 cm x 15 cm (carré) est courante. Les baignoires à hydromassage peuvent nécessiter des trappes plus larges.
L'installation d'une trappe de visite baignoire implique généralement de marquer l'emplacement, de découper l'ouverture, puis de fixer la trappe à l'aide de vis, de charnières, de silicone ou de pattes de fixation, en veillant à l'étanchéité des jointures. Bien que réalisable par des bricoleurs avertis, il est recommandé de faire appel à un professionnel pour garantir un travail de qualité.
En conclusion, l'accessibilité aux équipements de plomberie est un aspect fondamental de la conception, de l'installation et de la maintenance des systèmes. Que ce soit pour des raisons réglementaires, de sécurité ou d'efficacité opérationnelle, garantir un accès adéquat aux appareils sanitaires, aux réseaux d'alimentation et d'évacuation est une priorité. Les innovations technologiques et la conception réfléchie de composants comme les tés de visite et les trappes d'accès contribuent à simplifier ces interventions, à réduire les coûts et à améliorer la fiabilité globale des installations de plomberie.
