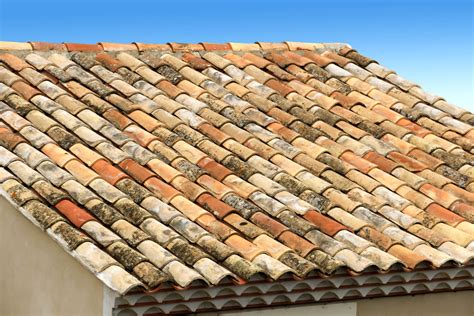

La tuile canal, également connue sous le nom de tuile creuse, représente bien plus qu'un simple matériau de couverture. C'est une véritable icône architecturale, issue d'une tradition millénaire initiée par les Romains, et qui continue d'orner avec élégance et fonctionnalité les toitures, des mas provençaux aux constructions contemporaines. Sa forme distinctive en "U" inversé, caractéristique de l'architecture méditerranéenne, lui confère des propriétés uniques en matière d'évacuation des eaux pluviales et d'étanchéité, tout en apportant un cachet indéniable aux habitations. L'adaptation de ce matériau ancestral aux exigences modernes, notamment par des fabricants comme Terreal, garantit sa pertinence et sa popularité dans le paysage de la construction et de la rénovation.
Origines et Caractéristiques Distinctives de la Tuile Canal
Inventée par les Romains, la tuile canal est intrinsèquement liée au pourtour méditerranéen. Cette tuile hémisphérique en terre cuite, mesurant généralement entre quarante et cinquante centimètres, est la forme la plus ancienne de tuile. Sa conception unique lui permet de s'imbriquer facilement les unes aux autres grâce à sa forme évasée et conique, facilitant ainsi sa pose. La tuile canal est particulièrement adaptée aux toits à faible pente, idéalement autour de 24%, mais elle est fortement déconseillée pour les toitures très pentues, comme celles que l'on trouve en Alsace, ou celles présentant des courbes prononcées.
La caractéristique la plus remarquable de la tuile canal réside dans sa capacité à évacuer l'eau rapidement. Son système d'utilisation en deux couches superposées - une couche de "couvert" et une couche de "courant" - assure une étanchéité parfaite. La tuile supérieure, ou couvert, dirige l'eau vers la tuile inférieure, ou courant, garantissant ainsi une résistance optimale aux intempéries. Cette double couche crée un volume d'air sous les tuiles, contribuant également à la régulation thermique de l'habitat. Avec le temps, la terre cuite se patine, conférant aux habitations un charme authentique et une identité visuelle forte, souvent associée aux mas provençaux ou aux maisons traditionnelles du Languedoc.
L'Importance Cruciale de la Ventilation Sous Toiture
Conformément aux normes du Document Technique Unifié (DTU) 40.21, la ventilation de la sous-face de la couverture est une étape fondamentale pour assurer la pérennité de la toiture et le confort de l'habitat. L'article 4.7 du DTU 40.21 stipule clairement que la ventilation de la sous-face des tuiles et de leur support doit être assurée. L'espace à ventiler sous la couverture peut être constitué soit par le volume du comble, dans le cas d'une isolation disposée en plancher, soit par une lame d'air ménagée entre la sous-face de la couverture et son support, et la face supérieure de l'isolant ou d'un écran disposé sous rampant.
Section et Répartition des Orifices de Ventilation
La section totale des orifices de ventilation est déterminée en fonction de la surface de la couverture projetée horizontalement et limitée aux locaux couverts, les débords de toiture n'étant pas pris en compte. Le DTU 40.21 détaille ces sections dans un tableau spécifique. Il est primordial que ces sections totales soient réparties de manière équilibrée : la moitié des orifices doit être située en partie basse du ou des versants, et l'autre moitié au voisinage du faîtage. La section "S" caractérise les orifices en relation avec le volume à ventiler entre l'isolant et les éléments de couverture. "S1" concerne la section des orifices en relation avec le volume à ventiler entre un écran et les éléments de couverture, tandis que "S2" se réfère à la section des orifices en relation avec le volume à ventiler entre l'écran et les éléments de couverture.

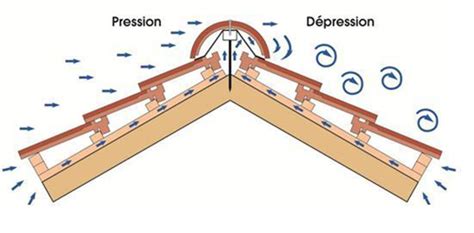

Les jeux naturels entre les tuiles ne suffisent généralement pas à garantir la ventilation nécessaire. C'est pourquoi des dispositifs spécifiques doivent être mis en place. Il s'agit d'assurer une entrée d'air en partie basse et une sortie d'air en partie haute de la couverture. Ceci peut être réalisé par l'installation de systèmes de ventilation linéaires, tels que des chéneaux en faîtage et en égout, ou par l'utilisation de tuiles de ventilation (appelées chatières ou autres modèles) disposées en quinconce sur une ligne haute et une ligne basse.
Dispositions Particulières pour la Ventilation en Égout
En ce qui concerne la zone d'égout, les orifices de ventilation peuvent prendre plusieurs formes. Ils peuvent être constitués, dans le plan de la couverture, par des chatières intégrées aux tuiles de ventilation, ou par des ouvertures résultant de la géométrie spécifique des tuiles elles-mêmes. Alternativement, ils peuvent se présenter sous forme de grilles ou de fentes continues, situés en façade ou en avancée de toit. Si des fentes sont utilisées, la plus petite dimension de ces orifices ne doit pas être inférieure à 10 mm, comme spécifié dans l'article 40.21, art. 5.6.
L'article 5.6 du DTU 40.21 définit également le terme "écran" comme un élément continu, souple ou rigide, interposé entre le comble et la lame d'air de ventilation sous les tuiles. Cet écran doit permettre la fixation des contre-liteaux, qui sont essentiels pour assurer la ventilation de la sous-face des tuiles. Les dispositions à respecter pour ces contre-liteaux sont détaillées dans les paragraphes subséquents du DTU.
TOUT SAVOIR SUR LES ECRANS SOUS TOITURES
La Fixation des Tuiles Canal : Sécurité et Durabilité
L'article 5.4 du DTU 40.21 aborde la question cruciale de la fixation des tuiles. Cette opération vise à garantir le maintien de l'assemblage des tuiles entre elles, particulièrement face aux effets du vent qui pourraient perturber leur agencement. La fixation minimale des tuiles, en partie courante de la toiture, doit être réalisée selon les cas spécifiés dans le tableau n°4 du DTU 40.21, art. 5.4.
Toutes les tuiles de rives, qui protègent les bords latéraux de la toiture, doivent impérativement être fixées. Cette fixation peut être réalisée par vissage, une méthode privilégiée pour sa robustesse, ou éventuellement par clouage. En moyenne, il convient de prévoir environ trois tuiles de rive par mètre de rive latérale. Cette précaution est essentielle pour éviter tout déplacement des tuiles sous l'action des intempéries et garantir la longévité de la couverture.
Évolutions et Adaptations de la Tuile Canal
Si la tuile canal conserve son charme ancestral, elle a su évoluer pour répondre aux exigences contemporaines. Des fabricants comme Terreal ont développé des gammes adaptées, permettant d'utiliser la tuile canal aussi bien dans des régions traditionnellement associées à ce matériau, comme la Provence, que dans d'autres contextes, tels que la Vendée, tout en respectant les normes et contraintes des constructions modernes. Ces adaptations visent à concilier l'esthétique patrimoniale avec les performances techniques actuelles.
La "Tuile Canal Evolution" est un exemple de cette adaptation. Il s'agit d'une tuile pressée, largement employée sur les grands chantiers de toiture. Son recouvrement inférieur à la moyenne permet d'assurer l'étanchéité de la toiture avec un nombre réduit de tuiles au mètre carré, optimisant ainsi les coûts et la rapidité de pose.
À l'inverse, la "Tuile Canal Origine" met l'accent sur l'authenticité. Son aspect vieilli, résultat d'une patine conférée par le temps et le soleil, ses largeurs variables et sa texture unique apportent à une toiture l'authenticité de l'ancien. De nombreuses toitures dans la région Aquitaine, par exemple, sont réalisées avec la tuile "Girondine". La "Tuile Languedocienne vieux pays" se distingue par ses effets de reliefs typiques. Enfin, la "Tuile Vendéenne", d'une taille de 40 cm, est particulièrement adaptée aux projets de rénovation, offrant une solution harmonieuse pour remplacer des tuiles existantes.
Ces différentes variantes illustrent la polyvalence de la tuile canal, capable d'apporter à une habitation une élégance et un cachet indéniables, tout en respectant le patrimoine architectural régional et en s'intégrant parfaitement dans les projets de construction et de rénovation actuels. La tuile canal Terreal, par exemple, est bien plus qu'un simple matériau ; c'est un symbole d'une architecture qui allie fonctionnalité et esthétique de manière unique, offrant une passerelle entre histoire et modernité sur le toit.
