Le choix de la méthode de fixation adéquate est crucial pour la réussite de tout projet de construction ou de rénovation, qu'il s'agisse de fixer une simple étagère ou de soutenir une structure porteuse. Parmi les solutions les plus performantes et polyvalentes, le scellement chimique s'est imposé comme une référence pour garantir des ancrages solides et pérennes, particulièrement dans les matériaux pleins comme le béton ou la maçonnerie. Cette technique, qui repose sur l'utilisation de chevilles métalliques et d'une résine bi-composant, offre des avantages considérables par rapport aux fixations mécaniques traditionnelles, notamment en termes de résistance aux charges lourdes, aux vibrations et aux conditions environnementales difficiles. Cependant, pour exploiter pleinement son potentiel, il est essentiel de comprendre les paramètres clés qui régissent son efficacité, parmi lesquels l'épaisseur de la fixation, la profondeur du scellement et le choix des matériaux.
Le Principe du Scellement Chimique : Une Alliance de Métal et de Résine

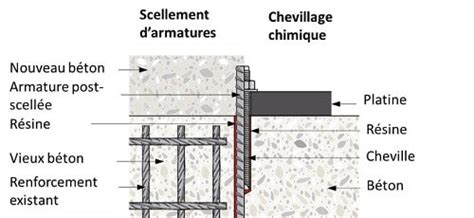

Le scellement chimique est une technique de fixation utilisée dans le domaine du bricolage, de la construction et de l’aménagement. Il s'agit d'un système d’ancrage utilisé pour fixer solidement des éléments dans des matériaux tels que le béton ou la maçonnerie. Le principe repose sur l'association d'une cheville métallique, souvent une tige filetée ou une barre d'armature, et d'une résine chimique bi-composant. Ces deux composants sont séparés dans la cartouche, mais se mélangent automatiquement grâce à une buse spéciale lors de l’extrusion. Une fois injectée dans le trou de perçage préalablement préparé, la résine durcit chimiquement, créant une liaison extrêmement solide et homogène entre la cheville et le matériau de support.
L'avantage du scellement chimique réside dans sa capacité à répartir les forces de manière homogène, contrairement aux chevilles classiques qui créent des contraintes mécaniques locales. Cette répartition uniforme des charges réduit considérablement le risque de fissures dans le matériau de base, même dans des conditions de sollicitation importantes. De plus, le scellement chimique assure une résistance élevée aux vibrations et aux chocs, ce qui le rend particulièrement adapté aux environnements industriels, aux structures soumises à des mouvements ou aux fixations d'équipements lourds.
Les Composants Essentiels : Chevilles et Résines
Les chevilles pour scellement chimique sont généralement fabriquées à partir de matériaux de haute qualité pour garantir une longévité accrue et une résistance à la corrosion. Les options courantes incluent l'acier zingué, l'acier galvanisé à chaud et, pour les environnements les plus exigeants comme les zones marines ou agressives, l'acier inoxydable A4 (qualité marine). Les produits Würth, par exemple, se distinguent par leur capacité à fournir une fixation sûre et fiable, respectant les normes européennes en vigueur (certification ETA - European Technical Assessment), ce qui atteste que la cheville et son système de scellement respectent les exigences européennes en termes de résistance mécanique, de durabilité et de sécurité.
Il existe quatre principaux types de résine pour scellement chimique, chacun ayant ses propriétés et ses domaines d'application privilégiés :
- La résine polyester : Économique et facile à appliquer, elle est idéale pour les charges légères et les environnements peu contraignants. Elle est cependant moins performante dans des conditions extrêmes de température ou d'humidité.
- La résine époxy : Très résistante, elle est adaptée aux charges lourdes et aux environnements extrêmes (chaleur, humidité, produits chimiques). Elle offre une excellente adhérence et une grande durabilité.
- La résine vinylester : Performante dans des conditions difficiles (chaleur, humidité, produits chimiques), elle combine des propriétés proches de l'époxy pour un coût intermédiaire. C'est un excellent compromis pour de nombreuses applications exigeantes.
- La résine ester-méthacrylate : Polyvalente et rapide à durcir, elle offre une résistance élevée et convient aux environnements humides ou chimiques. Son temps de prise rapide peut être un avantage sur les chantiers où le temps est compté.
Le choix de la résine dépendra donc du type de matériau support, des charges à supporter, des conditions environnementales et des contraintes de temps.
Comment bien choisir sa résine ? - SPIT
Déterminer l'Épaisseur et la Profondeur de Fixation : Un Calcul Crucial
L'efficacité d'un scellement chimique ne se limite pas au choix des matériaux ; elle dépend également de la manière dont la cheville est ancrée dans le support. L'épaisseur de la fixation, souvent assimilée à la profondeur de perçage, est un paramètre déterminant pour assurer une résistance optimale.
La profondeur de perçage doit généralement être égale à 8 à 12 fois le diamètre de la tige filetée ou de la fixation. Par exemple, pour une tige filetée de 10 mm de diamètre, le trou doit avoir une profondeur de 80 à 120 mm. Cette recommandation vise à garantir que la résine puisse enrober une longueur suffisante de la tige, permettant ainsi une bonne répartition des contraintes sur une surface étendue du matériau support. Un scellement trop superficiel compromettrait la capacité de charge de l'ancrage.
Le diamètre du trou de perçage est également essentiel. Il doit correspondre au diamètre de la tige filetée utilisée, en tenant compte de l'interstice annulaire nécessaire pour la résine. Un interstice trop faible peut empêcher l'injection correcte de la résine, tandis qu'un interstice trop important nécessiterait une quantité excessive de mortier et pourrait réduire l'efficacité de la fixation. Les fabricants fournissent des tableaux précis indiquant les diamètres de perçage recommandés en fonction du diamètre de la cheville et du type de matériau support. Pour les matériaux creux, l'utilisation de tamis de scellement chimique est indispensable. Ces tamis, insérés dans le trou avant l'injection de la résine, contiennent le mortier et assurent un verrouillage de forme, empêchant la résine de se disperser dans les cavités et garantissant ainsi un ancrage solide.
Application Pratique : Étapes Clés pour un Scellement Réussi

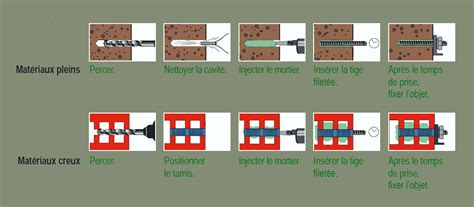

La mise en œuvre du scellement chimique, bien que technique, suit une procédure rigoureuse qui, une fois maîtrisée, garantit des résultats fiables.
- Perçage du trou : Réalisez le trou au diamètre et à la profondeur recommandés par le fabricant, en utilisant un foret adapté au matériau support.
- Nettoyage du trou : C'est une étape absolument cruciale. La poussière et les débris peuvent empêcher la résine d'adhérer correctement au matériau. Utilisez une brosse spéciale et un soufflet pour nettoyer méticuleusement le trou. Un nettoyage insuffisant est l'une des principales causes d'échec des scellements chimiques.
- Mise en place du tamis (si nécessaire) : Pour les matériaux creux (brique creuse, parpaing), insérez le tamis de scellement chimique dans le trou.
- Préparation de la résine : Vissez la cartouche dans le pistolet applicateur. Installez la canule mélangeuse et extrudez les premiers centimètres de résine sans les utiliser, jusqu'à obtenir un mélange homogène de couleur uniforme.
- Injection de la résine : Insérez la canule jusqu'au fond du trou (ou du tamis) et injectez la résine en reculant progressivement la canule. Le trou doit être rempli aux trois quarts environ, afin de laisser de la place pour la cheville.
- Insertion de la cheville : Insérez la cheville métallique dans le trou en la tournant légèrement. La résine fraîche va enrober la cheville et combler l'espace restant.
- Temps de durcissement : Respectez scrupuleusement les temps de durcissement indiqués par le fabricant. Ces temps varient en fonction de la température ambiante et du type de résine. Un scellement sollicité trop tôt n'aura pas atteint sa pleine résistance et pourrait entraîner des défaillances.
Conditions d'Utilisation et Considérations Spécifiques
Plusieurs facteurs peuvent influencer la performance et la mise en œuvre du scellement chimique.
- Température : La température ambiante et celle du matériau support jouent un rôle majeur dans le temps de durcissement de la résine. Les résines ont une plage de température optimale. Par exemple, certaines résines polyester peuvent perdre en efficacité par temps chaud. Pour les applications par temps froid, il existe des "scellements chimiques spéciaux hiver" conçus pour durcir à des températures négatives (jusqu'à -10°C). Il est également conseillé que les cartouches soient à température ambiante lors de l'utilisation. Si elles ont été stockées à haute température (par exemple dans un véhicule au soleil), la durée de durcissement peut être considérablement réduite. Dans ce cas, il est préférable de les refroidir. Si les trous percés sont humides, la durée de durcissement augmente d'environ 30%.
- Matériaux creux et supports fragiles : Comme mentionné précédemment, pour les matériaux creux, l'utilisation de tamis est indispensable. Pour les matériaux particulièrement fragiles ou fissurés, le scellement chimique offre une solution de fixation durable, car il ne crée pas de contraintes d'expansion comme certaines chevilles mécaniques.
- Environnements agressifs : Pour les environnements marins, industriels ou exposés à des produits chimiques, l'utilisation de chevilles en acier inoxydable A4 et de résines époxy ou vinylester est fortement recommandée pour garantir une résistance à la corrosion et une durabilité optimales.
- Quantité nécessaire : La quantité de mortier chimique nécessaire dépend du diamètre de la tige, de la profondeur du trou et de l'interstice entre la tige et la maçonnerie. Des estimations précises sont fournies par les fabricants pour différents scénarios. Il est important de noter que la présence de cavités inconnues dans la maçonnerie ou un surdosage peuvent augmenter considérablement la quantité de mortier nécessaire.
Avantages et Applications Courantes
Les chevilles pour scellement chimique offrent une fixation durable et sécurisée, particulièrement appréciée pour sa capacité à supporter des charges lourdes et à résister aux vibrations. Leur installation est rapide et simple, permettant de gagner du temps sur les chantiers. Les produits Würth, par exemple, respectent les normes européennes, assurant ainsi une sécurité et une fiabilité optimales.
Ces systèmes d'ancrage sont couramment utilisés dans le secteur de la construction pour :
- La fixation de structures métalliques (poutres, poteaux).
- L'installation de garde-corps et de balustrades.
- La fixation d'équipements lourds (machines industrielles, transformateurs électriques).
- La pose de rayonnages et de systèmes de stockage en entrepôt.
- Les applications dans le domaine de l'énergie, telles que l'installation de panneaux solaires et d'équipements électriques.
- Les environnements marins et industriels où la résistance à la corrosion est primordiale.
- La fixation dans des matériaux pleins comme le béton, le béton fissuré, la maçonnerie pleine, la brique pleine, la pierre naturelle ou reconstituée.
Le scellement chimique peut sembler technique au premier abord, mais, en suivant les bonnes pratiques et en choisissant les bons matériaux, il s'avère être une solution d'ancrage d'une fiabilité et d'une résistance exceptionnelles, capable de répondre aux exigences des projets les plus complexes. Que vous travailliez sur un support plein ou creux, en intérieur ou en extérieur, cette méthode s’applique à presque toutes les situations, à condition de respecter scrupuleusement les étapes et les recommandations des fabricants.
