Le PVC (polychlorure de vinyle) est un matériau de construction largement plébiscité dans le domaine de la plomberie et de l'assainissement grâce à sa résistance et sa facilité de mise en œuvre. Un raccordement de tube PVC bien exécuté est la clé d'une évacuation des eaux efficace et garantit l'étanchéité de l'ensemble de la canalisation. Ces tubes et raccords peuvent être conçus pour être collés ou pour être emboîtés, notamment les modèles équipés d'un joint en caoutchouc EPDM, particulièrement adaptés aux raccordements d'eaux usées enterrés. Il existe également des tuyaux en PVC haute pression, destinés à l'adduction d'eau potable ou aux applications de refoulement.
Le choix entre un coude, un manchon, une culotte ou un autre type de raccord pour un branchement spécifique dépendra de la nature de la jonction à réaliser. Comprendre les différents types de raccords PVC disponibles et savoir comment assembler correctement vos tuyaux en plastique est essentiel pour toute installation sanitaire réussie.
Principe de Raccordement des Tuyaux PVC
Contrairement aux tuyauteries en cuivre ou en polyéthylène électrosoudable, le tuyau PVC ne peut pas être chauffé et ne requiert aucune soudure. L'assemblage de deux tubes PVC entre eux ou la gestion des changements de direction sur un collecteur, par exemple à l'aide d'un raccord coudé, rend l'utilisation de raccords de tuyauterie indispensable.
La majorité des raccords de plomberie se montent à l'aide de colle PVC spécifique. Cependant, les raccords dotés de joints, quant à eux, s'assemblent par simple emboîtage, un système mâle et femelle assurant une connexion rapide et fiable.
Il existe trois gammes principales de tubes PVC, chacune adaptée à des usages distincts :
- Le PVC rigide classique : Ce type de PVC est exclusivement utilisé pour les évacuations gravitaires, c'est-à-dire celles qui fonctionnent sans pression, grâce à la seule force de gravité.
- Le PVC pression : Conçu pour supporter une pression plus élevée, il est employé pour l'alimentation en eau potable ou pour les tuyauteries de pompage.
- Le PVC renforcé (CR8) : Cette gamme est spécifiquement destinée à l'évacuation des eaux usées, aux collecteurs d'eaux pluviales, ainsi qu'aux systèmes d'irrigation.
Chaque type de tuyau PVC dispose d'une gamme de raccords qui lui est adaptée, disponible dans une variété de diamètres pour répondre aux exigences spécifiques de chaque installation.
Il est crucial de toujours respecter la capacité d'écoulement du tube lors des raccordements PVC. Le diamètre minimum requis variera en fonction de l'appareil sanitaire à raccorder. Par exemple, un diamètre de 32 mm est généralement suffisant pour un lavabo, 40 mm pour un évier, tandis qu'une évacuation de WC nécessitera un diamètre de 100 mm.
Choix du Raccord PVC pour les Assemblages

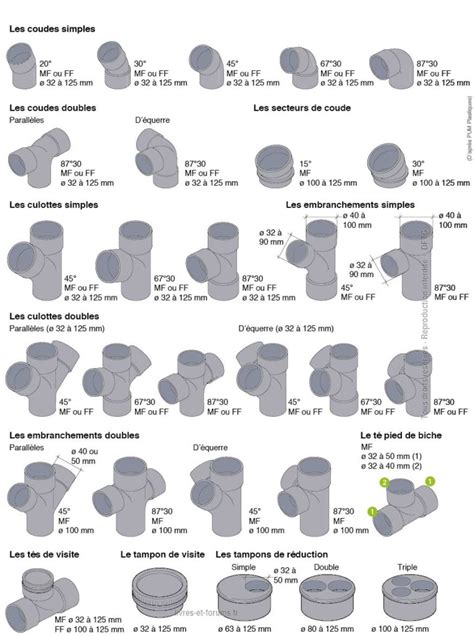

Le choix du raccord approprié pour assembler des tubes PVC dépend de la nature de la jonction souhaitée. Voici les principaux types de raccords PVC disponibles sur le marché :

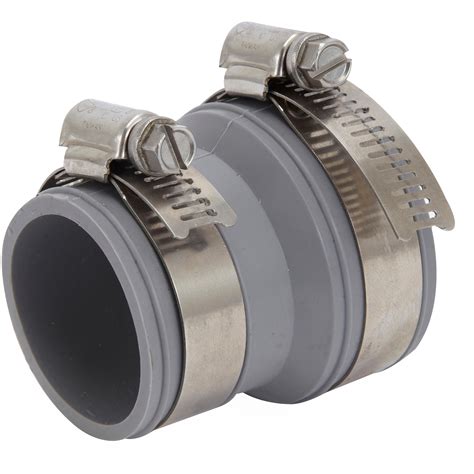

Le Manchon PVC
Aussi appelé manchon à butée, ce raccord droit de type « femelle/femelle » sert à relier deux tubes PVC mâles de mêmes diamètres, qui ne possèdent pas d'emboîture. Les butées intégrées dans le manchon jouent un rôle essentiel : elles garantissent le bon positionnement du tuyau et assurent la continuité du flux d'eau pour un écoulement optimal.
La Manchette PVC
La manchette PVC est une solution de réparation. Elle est utilisée pour réparer un tuyau PVC qui présente une fissure ou une cassure partielle. Après avoir découpé la canalisation existante au niveau de la zone endommagée, l'absence de butée sur la manchette permet de la faire coulisser sur la partie à réparer, assurant ainsi une jonction étanche.
Le Coude PVC
Les coudes PVC sont indispensables pour changer la direction d'une canalisation. Ils sont disponibles dans différents angles, les plus courants étant 30°, 45° et 90°. Ils permettent de raccorder deux tuyaux PVC tout en créant un changement d'orientation précis. Pour les installations nécessitant plusieurs coudes, il est conseillé de les assembler une première fois sans les coller afin de vérifier l'alignement et la position de l'ensemble avant de procéder au collage définitif.
remplacement d'un « coude de tuyau en PVC » CASSÉ (souterrain)
Le Té et la Culotte PVC
Ces raccords, de forme similaire à un « T » ou un « Y », sont utilisés pour créer des embranchements sur une ligne principale. Ils permettent de raccorder deux tuyaux PVC à une canalisation existante, créant ainsi une dérivation ou rassemblant plusieurs flux en un seul.
La Réduction PVC
Ce type de raccord est employé pour connecter deux tubes PVC de diamètres différents. La réduction assure une transition douce entre les deux diamètres, évitant ainsi les pertes de charge et les turbulences dans l'écoulement. Une réduction peut également se présenter sous forme de tampon PVC, une solution compacte pour obturer une extrémité ou pour réaliser une transition dans un espace restreint.

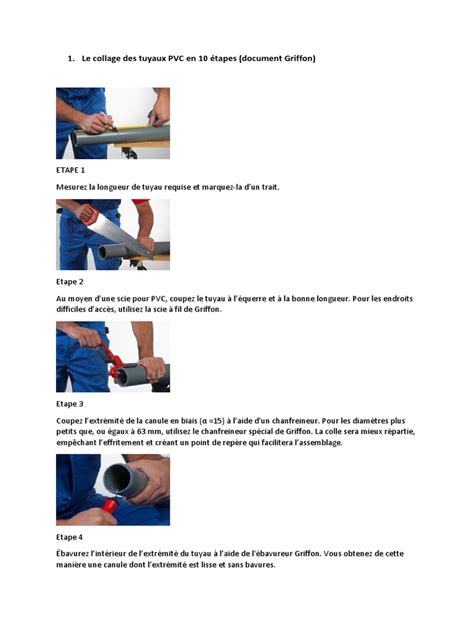

Assemblage des Tubes PVC à Coller en Trois Étapes Clés
La pose de tuyaux PVC à coller suit un processus précis en trois étapes pour garantir une installation durable et étanche.
1. Découpe du PVC
La première étape consiste à mesurer la longueur de tube PVC nécessaire. Il est important de prendre en compte la profondeur à laquelle le tube sera inséré dans l'emboîtement du raccord. Une fois la mesure effectuée, tracez la ligne de coupe sur le tube. Utilisez une scie à métaux pour réaliser une coupe parfaitement perpendiculaire au tube. Une coupe nette et droite est essentielle pour assurer une bonne adhérence lors du collage.
2. Préparation des Tuyaux
Avant de procéder au collage, il est impératif d'ébavurer soigneusement l'extrémité du tube PVC découpé. L'ébavurage consiste à retirer toute aspérité ou bavure laissée par la coupe, ce qui pourrait compromettre l'étanchéité du raccord. Positionnez ensuite le tube dans le raccord sans appliquer de colle pour vérifier l'ajustement. Si un alignement parfait est requis entre le tube et le raccord, marquez un repère à l'aide d'un crayon pour visualiser la position une fois la colle appliquée.
3. Collage des Tubes PVC
Utilisez exclusivement une colle spécialement conçue pour le PVC et les matières plastiques. Appliquez la colle uniformément sur la surface intérieure du raccord et sur l'extrémité extérieure du tube à l'aide d'un pinceau. Emboîtez immédiatement les deux éléments sans attendre. Si des repères ont été tracés, assurez-vous qu'ils coïncident. Maintenez fermement l'assemblage pendant quelques secondes pour permettre à la colle de prendre. Essuyez tout surplus de colle avec un chiffon propre. Laissez ensuite sécher le temps recommandé par le fabricant de la colle avant de manipuler ou de mettre en pression la canalisation.
Raccords PVC Nicoll : 6 Avantages Majeurs
Nicoll, pionnier dans l'invention du raccord PVC, propose une gamme étendue de tubes et raccords pour l'évacuation des eaux usées, incluant coudes, manchons, culottes, tés, croix pied-de-biche et bouchons. Ces produits sont reconnus pour leur qualité et leurs nombreux atouts :
- La gamme la plus large du marché : Nicoll offre plus de 1000 références de raccords PVC, couvrant ainsi la quasi-totalité des besoins pour les installations sanitaires.
- Haute résistance et fiabilité : Les raccords Nicoll sont conçus pour une haute résistance aux chocs, et leurs soudures ne présentent aucune faiblesse structurelle, garantissant une longévité accrue.
- Optimisation de l'écoulement : Le rayon de courbure des raccords Nicoll est étudié pour permettre une évacuation parfaite des fluides, minimisant les risques de stagnation et de bouchage.
- Précision dimensionnelle : Une fine tolérance dimensionnelle et un bourrelet anti-ovalisation intégré assurent un ajustement parfait avec tous les tubes PVC normalisés, facilitant la pose et garantissant l'étanchéité.
- Facilité de pose : Les raccords sont conçus pour un emboîtement simple et rapide avec tous les tubes PVC normalisés, réduisant le temps d'installation.
- Certifications garanties : La performance et la conformité des produits Nicoll aux normes en vigueur sont attestées par diverses certifications, offrant une assurance de qualité et de sécurité aux professionnels et aux particuliers.
Cadre Normatif et Réglementaire : Le NF DTU 60.1
Les normes françaises, et notamment le NF DTU 60.1 "Plomberie sanitaire pour bâtiments", définissent les spécifications techniques et les règles de mise en œuvre pour les installations de plomberie. Ce document, régulièrement mis à jour, couvre divers aspects des réseaux d'eau dans les bâtiments neufs ou existants.
Partie 1-1-1 : Canalisations d'alimentation en eau froide et chaude sanitaire
Cette partie du DTU régit la mise en œuvre des canalisations destinées à l'alimentation en eau froide (EF) et en eau chaude sanitaire (ECS). Elle s'applique aux travaux d'alimentation des appareils sanitaires, de raccordement des équipements de production d'ECS, de branchement des canalisations d'eau froide, de jonctions entre bâtiments et d'alimentation des réseaux extérieurs d'arrosage ou de puisage. Ces spécifications sont valables dans toutes les zones climatiques françaises.
Le NF DTU 60.1 ne couvre pas les travaux de réparation, les canalisations d'alimentation ventilées à l'air libre, ni les réseaux spécifiques tels que ceux de chauffage, de climatisation, d'irrigation enterrés, d'incendie ou d'adduction d'eau. La version en vigueur de cette partie est celle de décembre 2012, amendée en décembre 2019.
Conception des réseaux d'alimentation : Les réseaux doivent être aussi courts que possible pour permettre une alimentation continue et un accès aisé pour la maintenance (vidange, rinçage, désinfection). Les organes de manœuvre, de sécurité et de protection doivent être accessibles pour prévenir la pollution de l'eau potable. Tout élément installé sur les canalisations doit être démontable sans déposer le tuyau lui-même. Les canalisations doivent être protégées contre le gel.
Mise en œuvre : Le façonnage des canalisations (coupe, filetage, cintrage, perçage) dépend de leur nature. L'assemblage peut se faire par vissage, soudo-brasage, soudage autogène, brasage capillaire, raccords à compression, raccords spéciaux, raccords à sertir, raccords à emboîtement ou mixtes, ou encore par brides et piquages.
- En aérien sur support : Les canalisations peuvent être apparentes ou dissimulées. La dilatation doit être prise en compte. La fixation se fait par étriers ou colliers. Pour les canalisations en PE-X, PB ou multicouches, une protection est nécessaire au contact du tube. Les gaines verticales doivent permettre l'accès pour la maintenance.
- En incorporation dans le gros œuvre : Les canalisations peuvent être enrobées, encastrées ou engravées. Dans le cas d'un enrobage dans une dalle, des règles strictes s'appliquent concernant la position entre les nappes d'armature, l'épaisseur d'enrobage, les distances entre gaines et le bétonnage. Un fourreau est requis pour les canalisations en PE-X, PB ou multicouches si la température de l'eau dépasse 60°C.
- Canalisations enterrées : Elles ne doivent pas être placées dans des zones soumises à des charges importantes. Elles doivent reposer sur le sol sur toute leur longueur et être recouvertes d'un remblai homogène. Le parcours doit être signalé par un grillage avertisseur.
Avant la mise en service, les canalisations doivent faire l'objet de contrôles : rinçage, essais d'étanchéité, essais de fonctionnement, désinfection, et équilibrage des réseaux d'ECS si nécessaire.
Partie 1-1-2 : Canalisations d'évacuation gravitaire des eaux usées et pluviales
Cette partie du NF DTU 60.1 précise les exigences de mise en œuvre des canalisations d'évacuation gravitaire des eaux usées et pluviales, tant à l'intérieur qu'à l'extérieur des bâtiments (pour les réseaux non publics). Les spécifications sont applicables dans toutes les zones climatiques françaises.
Ce DTU ne vise pas les règles de conception et de dimensionnement des installations d'eaux pluviales (voir NF DTU 60.11), les équipements raccordés, le stockage des eaux, les descentes d'eaux pluviales extérieures, les systèmes d'évacuation par effet siphoïde, les travaux de réparation ou la réutilisation des eaux usées. La version en vigueur est celle de décembre 2012.
Principes généraux : Les eaux usées et pluviales doivent être évacuées séparément, mais peuvent être rassemblées à l'extérieur du bâtiment. Le règlement sanitaire interdit l'évacuation des eaux vannes dans les canalisations d'eaux pluviales et vice-versa. Seules les eaux ménagères peuvent être tolérées dans les eaux pluviales si le réseau public le permet. Les colonnes de chute doivent être prolongées en ventilation jusqu'à l'air libre, au-dessus des locaux habités.
Les canalisations d'évacuation peuvent être en fonte, PVC ou cuivre. Elles ne doivent pas cheminer dans les conduits de fumées, de ventilation, d'ordures ménagères ou dans l'épaisseur d'un isolant de mur de façade. Elles peuvent être fixées à la structure du bâtiment ou à une paroi, à l'aide de colliers compatibles, sauf dans le béton précontraint où cette fixation est interdite.
Une pente minimale de 1% est requise pour assurer une évacuation rapide et sans stagnation. Tout percement de paroi doit préserver la stabilité structurelle et l'étanchéité. En cas d'utilisation de fourreau, son diamètre intérieur doit être supérieur d'environ 2 mm au diamètre extérieur de la canalisation.
Pour les canalisations enterrées, les mêmes dispositions que pour l'eau potable s'appliquent quant à l'absence de charges importantes, au support et au remblai. Des essais de mise en service sont nécessaires pour vérifier l'absence de fuites.
Partie 1-1-3 : Appareils sanitaires et appareils de production d'eau chaude sanitaire
Cette partie du NF DTU 60.1 concerne les clauses techniques pour la mise en œuvre des appareils sanitaires (lavabos, éviers, cuvettes, bidets) et des appareils de production d'eau chaude sanitaire (chauffe-eau, préparateurs, échangeurs) à l'intérieur des bâtiments. Les éléments de robinetterie et de vidange sont également pris en compte. La production d'eau chaude solaire n'est pas traitée dans ce DTU. La version en vigueur est celle de décembre 2012.
Mise en œuvre des appareils sanitaires :
- Lavabos suspendus : La hauteur d'installation, mesurée à la partie supérieure de la plage de robinetterie, doit être comprise entre 85 et 95 cm du sol fini. La fixation par cheville n'est pas autorisée dans certains cas de cloisons (plaques de plâtre, carreaux de plâtre alvéolaires) ni sur murs avec doublages. Le bâti-support adossé est également interdit dans ces configurations. Un mastic sanitaire ou un dispositif étanche est nécessaire entre le lavabo et le support.
- Bidets suspendus : La hauteur d'installation est comprise entre 38 et 50 cm du sol fini. Le bidet est posé sur un bâti-support adossé ou autoportant, le premier cas étant interdit avec certaines cloisons. Un mastic sanitaire est requis.
- Cuvettes de WC suspendues : Seuls les WC à réservoir supérieur à 6L sont visés. La hauteur d'installation est comprise entre 38 et 50 cm du sol fini. Le bâti-support adossé est interdit avec certaines cloisons. Un mastic sanitaire est requis.
Fixations et Supports de Tuyauteries
La stabilité d'un réseau de canalisation est soumise à diverses forces. Les fixations jouent un rôle crucial pour assurer la sécurité et la longévité de l'installation.
Pour les canalisations horizontales, la recommandation générale est d'utiliser deux colliers par tuyau, espacés idéalement de 1,5 mètre, avec une distance de 0,75 mètre par rapport à chaque extrémité. Pour les descentes d'eau usées ou pluviales, les colliers empêchent le basculement des canalisations, et une fixation par étage est recommandée.
L'amortisseur acoustique, placé entre le mur ou le plafond et le collier de fixation, contribue à atténuer le bruit généré par les systèmes d'évacuation.
Les raccords d'ancrage, des composants en fonte, sont conçus pour reprendre les efforts importants sur les parcours rectilignes et en pied de chute (effet de fond), assurant ainsi la stabilité du réseau. Les supports et fixations doivent être adaptés à ces contraintes. Des essais en laboratoire ont montré que des montages spécifiques, combinant un raccord d'ancrage sur console et une fixation revêtue d'élastomère, peuvent offrir des performances acoustiques supérieures à celles de systèmes à deux points de fixation avec colliers antivibratiles.
Utilisation du PER pour les Installations Sanitaires
Le polyéthylène réticulé (PER) est un matériau de plomberie moderne, apprécié pour sa légèreté et sa facilité de pose. Il résiste à des températures allant jusqu'à 65°C et s'adapte à tous les raccords standard. Le PER est disponible en différentes couleurs pour identifier les usages : blanc pour le chauffage, rouge pour l'eau chaude, et bleu pour l'eau froide.
La pose de tuyaux PER pour raccorder une douche, par exemple, constitue une solution simple et rapide pour les travaux de plomberie, même sans l'intervention d'un professionnel. L'installation implique généralement la mise en place de nourrices et le raccordement des tubes PER à l'aide de raccords adaptés, souvent des raccords à sertir ou à glissement.
Lors de l'installation, il est essentiel de vérifier l'absence d'obstacles dans les murs avant de fixer les éléments. La préparation des tubes PER, incluant le dénudage de la gaine et la coupe précise à l'aide d'un coupe-tube, est une étape importante pour garantir la qualité du raccordement.
Comprendre les Filetages en Plomberie
Le filetage est un élément fondamental dans la connexion des éléments de plomberie. Il s'agit d'un ensemble de filets formés sur l'extérieur d'une pièce (filetage mâle) ou à l'intérieur d'un alésage (filetage femelle ou taraudage). Les filetages peuvent être exprimés en Pouces (le plus courant en plomberie) ou en Métrique.
Types de Filetages Courants :
- Filetage BSPP (British Standard Pipe Parallel) : Également appelé filetage parallèle, il est droit et cylindrique. L'étanchéité est réalisée lors du vissage, mais nécessite un joint d'étanchéité supplémentaire (joint torique ou plat).
- Filetage BSPT (British Standard Pipe Tapered) : Les raccords avec ce filetage sont légèrement coniques. Il est conçu pour réaliser l'étanchéité lors du vissage au taraudage femelle, mais l'utilisation d'un produit d'étanchéité est recommandée pour combler les espaces libres.
Identification des Filetages :
Pour identifier un filetage, il est nécessaire de mesurer son diamètre extérieur ainsi que son pas (distance entre deux filets). Un pied à coulisse est l'outil idéal pour ces mesures. Si les mesures du premier, quatrième et dernier filet sont identiques, le filetage est cylindrique. Le pas peut être déterminé à l'aide d'un gabarit de contrôle.
Exemples de Raccordements Courants :
- Raccords excentrés : Utilisés pour la salle de bain, ils se raccordent à l'aide de 2 écrous tournants femelle 3/4 (20x27) sur des raccords excentrés ou une platine. L'entraxe standard est de 150 mm.
- Alimentation lave-linge/lave-vaisselle : Généralement un flexible d'alimentation femelle 3/4 (20x27) des deux côtés.
- Robinet de WC : Filetage femelle écrou libre 3/8 (12x17) se raccordant au filetage mâle du WC.
- Robinet de radiateur : Souvent en 1/2 (15x21), mais des diamètres plus importants existent.
- Compteur d'eau divisionnaire : Raccordements entrée et sortie en 3/4 (20x27).
- Raccordement cumulus : Vers le cumulus en 3/4 (20x27), souvent avec un raccord diélectrique pour éviter l'électrolyse.
- Robinet de jardin : Couramment en 1/2 (15x21), mais d'autres diamètres existent.
La compréhension des différents types de raccords, des normes de pose et des spécificités des matériaux est essentielle pour réaliser des installations de plomberie fiables et durables. Le respect des prescriptions du NF DTU 60.1 et le choix de matériaux de qualité, tels que les raccords PVC Nicoll, garantissent la performance et la longévité des réseaux sanitaires.
