Les linteaux en béton constituent une composante structurelle souvent méconnue mais d'une importance capitale dans tout bâtiment. Ces éléments, qu'ils soient préfabriqués ou coulés sur place, jouent un rôle essentiel dans le soutien des charges au-dessus des ouvertures, assurant ainsi l'intégrité et la durabilité des murs, portes et fenêtres. Ce guide explore en détail les caractéristiques techniques, les différents types, les dimensions, les méthodes de pose et les avantages des linteaux en béton, offrant un aperçu complet de cette technologie constructive.
Le Rôle Fondamental du Linteau Béton

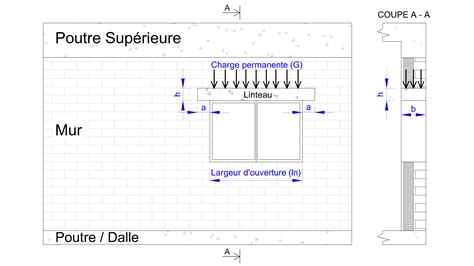

Un linteau en béton est essentiellement une poutre horizontale conçue pour reprendre les charges exercées par la maçonnerie située au-dessus d'une ouverture, qu'il s'agisse d'une porte, d'une fenêtre, d'une baie vitrée ou d'un garage. Sans cet élément de support crucial, le poids des maçonneries supérieures provoquerait des contraintes de traction que le béton seul ne peut supporter, entraînant inévitablement des fissures, un affaissement, voire un effondrement partiel de la structure. Le linteau agit donc comme un pont de poids, transférant ces charges de manière sécurisée vers les murs porteurs ou les colonnes en maçonnerie qui constituent ses appuis latéraux.
La mission structurelle du linteau est donc primordiale : il évite que la maçonnerie ne travaille en traction au-dessus du vide. Sa fonction est de reprendre et de redistribuer les charges du mur vers ses côtés, garantissant ainsi la stabilité de l'ensemble. Cette fonction est essentielle sur tous types d'ouvrages, de la maison individuelle aux bâtiments collectifs et tertiaires.
Diversité des Types de Linteaux en Béton
Le marché propose une variété de linteaux en béton, chacun adapté à des besoins spécifiques en termes de performance, de facilité de mise en œuvre et de coût.
Le Linteau Béton Armé Monobloc
C'est le standard le plus couramment rencontré. Il se présente sous la forme d'une poutre préfabriquée en béton, intégrant des armatures internes. Pour un usage courant, on retrouve fréquemment des sections de 9x19 cm, souvent avec six barres de fer torsadées de 8 mm de diamètre. Ce type de linteau est apprécié pour sa robustesse, son économie et sa disponibilité en de multiples longueurs.
Le Prélinteau Béton

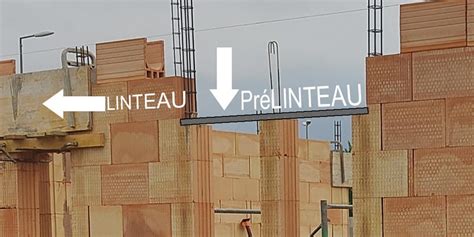

Le prélinteau est un élément plus fin, servant de sous-face de linteau et agissant comme un coffrage perdu. Il facilite grandement la réalisation des linteaux coulés sur place, notamment lorsqu'il est combiné avec des blocs en béton ou des blocs en U. Seul, il n'est pas structurel ; il sert de support pour le coulage ultérieur d'un linteau armé ou d'un linteau chaînage. Son utilisation allège considérablement les travaux de coffrage, de ferraillage et de bétonnage.
Le Manulinteau
Ce type de linteau préfabriqué se distingue par sa légèreté exceptionnelle, pesant environ 20 kg par mètre linéaire. Souvent constitué de béton de ciment renforcé de fibres de verre, il affiche une résistance linéique typique supérieure à 250 daN/ml. Cette caractéristique permet de couvrir des portées courantes tout en facilitant grandement sa pose par deux personnes, sans nécessiter d'engin de levage spécifique. Il représente une solution idéale pour réduire la pénibilité et accélérer les chantiers.
Le Linteau de Chaînage
Ce linteau est réalisé à l'aide de blocs en forme de U, qui sont remplis de béton armé. Un ferraillage adapté est ensuite intégré avant le coulage sur place. L'avantage majeur de cette solution réside dans la possibilité d'ajuster précisément la longueur et la section du linteau, et d'intégrer aisément celui-ci dans le chaînage horizontal du bâtiment, assurant ainsi une continuité structurelle.
Le Linteau Béton Préfabriqué
Il s'agit de linteaux déjà fabriqués par des professionnels dans des usines spécialisées. Ils présentent des caractéristiques esthétiques similaires à celles des éléments de maçonnerie en béton, contribuant à un aspect plus uniforme des structures. Ils sont conçus pour une mise en œuvre rapide et efficace.
Le Linteau Béton Préfabriqué avec Coffrage Intégré
Certains linteaux préfabriqués intègrent directement un coffrage, ce qui permet un gain de temps considérable sur le chantier par rapport aux linteaux entièrement coulés sur place.
Le Linteau Béton Prétendu (ou Précontraint)
Ce type de linteau préfabriqué intègre des câbles d'acier tendus dans le béton. Cette technique permet d'obtenir des linteaux plus minces pour une même portée, de limiter la flèche (déformation) et d'utiliser des sections plus légères. Il est particulièrement employé lorsque l'on souhaite optimiser la hauteur sous linteau tout en maintenant une résistance élevée.
Linteau Béton Armé avec Coffrage en Terre Cuite
La combinaison de la terre cuite et du béton confère à ces linteaux une durabilité exceptionnelle et une excellente résistance au feu, étant incombustibles.
Caractéristiques Techniques Essentielles
Au-delà du type, plusieurs spécifications techniques déterminent la performance d'un linteau en béton.
Dimensions Standards
Bien que des variations existent en fonction des fabricants et des applications, une hauteur standard très courante pour les linteaux en béton armé monobloc est de 19 cm. Les sections courantes incluent 9x19 cm, mais aussi 10x20 cm, 12x20 cm, 15x20 cm et des dimensions supérieures, adaptées aux charges à supporter.
La longueur du linteau est également un paramètre crucial. Il est impératif qu'elle dépasse la largeur de l'ouverture pour garantir des appuis suffisants sur les murs latéraux. Généralement, un appui minimum de 20 cm de chaque côté est recommandé. Pour des charges importantes, cet appui doit être majoré. Par exemple, pour une ouverture de 1,00 mètre, un linteau d'au moins 1,40 mètre est nécessaire (1,00 m + 2 x 0,20 m).
Composition et Armatures
Un linteau béton armé usuel est caractérisé par un ferraillage interne. Pour les petites portées, un ensemble de 6 barres d'acier torsadées de 8 mm de diamètre est courant. Des cadres ou étriers sont également intégrés pour assurer le maintien des barres longitudinales et renforcer la résistance au cisaillement. La qualité du béton (dosage, résistance) et le schéma d'armatures sont spécifiquement dimensionnés en fonction de la portée et des charges prévues.
Résistance Mécanique
La capacité de charge d'un linteau béton est directement liée à sa portée, sa section, la qualité du béton utilisé et le schéma d'armatures. Les fabricants fournissent généralement des indications de résistance, exprimées en décaNewtons par mètre linéaire (daN/ml). Par exemple, un manulinteau peut annoncer une résistance linéique supérieure à 250 daN/ml, tandis qu'un linteau armé monobloc de section plus importante pourra supporter des charges significativement plus élevées.
Poids et Maniabilité
Le poids d'un linteau en béton est un facteur important pour sa mise en œuvre. Un linteau de section 9x19 cm pèse environ 41 kg par mètre linéaire, en considérant une densité du béton d'environ 2,4 tonnes par mètre cube. Pour des longueurs supérieures à 1,5 à 2 mètres, la manipulation d'un linteau devient plus difficile et nécessite souvent l'intervention de deux à trois personnes, voire l'utilisation d'un matériel de levage léger.
Pose et Mise en Œuvre des Linteaux Béton
La pose correcte d'un linteau est essentielle pour garantir sa performance structurelle. Le processus général implique plusieurs étapes clés.
Préparation et Dimensionnement
La première étape consiste à déterminer la largeur exacte de l'ouverture et à calculer la longueur de linteau nécessaire en ajoutant les appuis requis (au minimum 20 cm de chaque côté). Il faut également évaluer si un seul linteau suffira ou si deux linteaux posés en parallèle seront nécessaires, notamment pour les murs épais.
Étaiement et Soutien Temporaire

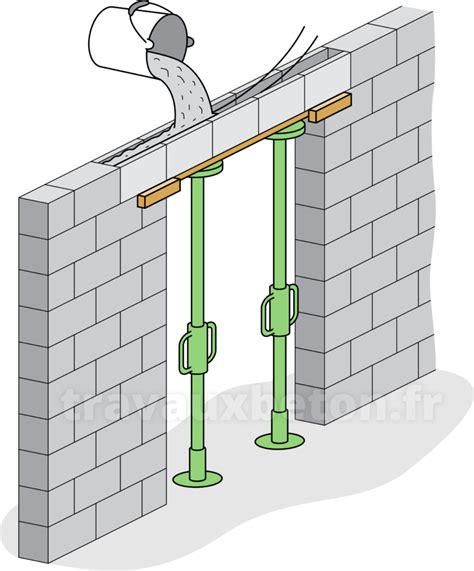

Avant de retirer la maçonnerie existante ou de poser le linteau, il est indispensable de mettre en place un système d'étaiement solide pour reprendre temporairement les charges du mur. Des étais, soutenant des bastaings ou un linteau provisoire, permettent de répartir la charge et de sécuriser la zone de travail.
Mise en Place du Linteau
Pour un linteau préfabriqué, il convient de préparer les lits d'appui en mortier sur les jambages (murs latéraux) et de positionner le linteau. Il est généralement posé à chant sur sa plus petite largeur. Le niveau et l'alignement doivent être scrupuleusement contrôlés.
Pour les linteaux conçus pour être coulés sur place (comme le linteau de chaînage), le coffrage est mis en place, le ferraillage est positionné, puis le béton est coulé. Il est important de vibrer légèrement le béton ou de tapoter sur les bords du coffrage pour éliminer les bulles d'air et assurer une bonne compacité.
Scellement et Finitions
Un scellement soigné sur les appuis est crucial pour une bonne transmission des charges. Les débords de béton ou de mortier sont nettoyés.
Temps de Séchage et Retrait des Étais
Le béton nécessite un temps de séchage pour atteindre sa résistance nominale. Un délai minimal de 7 jours est généralement observé avant de procéder aux finitions légères ou au retrait partiel des étais pour les petites portées. Pour une résistance complète, un délai de 28 jours est considéré. En conditions froides ou très humides, ces délais doivent être prolongés. Le décoffrage, si applicable, se fait généralement après 7 à 14 jours.
Il est important de noter qu'un linteau mal dimensionné ou mal posé peut entraîner des désordres coûteux, tels que des fissures visibles, une flèche excessive ou un blocage des menuiseries.
Le Coût des Linteaux en Béton
Le prix d'un linteau en béton varie en fonction de son type, de ses dimensions, de ses performances et du fabricant.
- Linteau Monobloc Béton Armé : Le coût d'un linteau monobloc en béton armé préfabriqué démarre généralement autour de 15 à 25 € par mètre linéaire. Un élément de 1,40 mètre peut donc coûter environ 20 à 35 €.
- Prélinteau : Un prélinteau coûte approximativement 30 € pour une longueur de 1,40 mètre.
- Linteau de Chaînage : Cette solution, incluant les blocs en U, le béton et l'acier, revient plutôt à 40 à 80 € par mètre linéaire.
À ces coûts s'ajoute le prix de la main d'œuvre pour la pose, qui peut varier de 200 à 500 € par linteau, en fonction de la complexité du chantier, de la nécessité d'étaiement, du coffrage éventuel et des finitions à réaliser.
Linteaux pour Différentes Ouvertures
Les linteaux en béton s'adaptent à une large gamme d'ouvertures :
- Linteau Fenêtre (largeur 60-120 cm) : Un linteau armé monobloc de section 9x19 cm ou 10x20 cm, avec des appuis de 20 cm, est souvent suffisant.
- Baie Vitrée (2,0-3,0 m) : Pour des portées plus importantes, une solution de linteau chaînage ou précontraint est fréquemment recommandée. Il faut alors prendre en compte le poids des structures supérieures (plancher, toiture).
- Linteau Porte Garage (2,4-3,0 m) : Les charges sont plus importantes et des vibrations peuvent être induites. Il est préférable d'opter pour un linteau armé spécifiquement dimensionné, voire une solution en béton précontraint ou une alternative en acier.
03 Différences Entre Les Chainages Et Les Linteaux
Linteaux et Chaînages : Une Distinction Importante
Il est essentiel de comprendre que le chaînage horizontal, bien qu'il contribue à la cohésion globale du bâtiment, ne remplace pas systématiquement un linteau au droit d'une ouverture. Le chaînage assure une répartition des efforts horizontaux, tandis que le linteau est spécifiquement conçu pour reprendre et redistribuer les charges verticales au-dessus d'un vide. Ainsi, même en présence d'un chaînage, un élément structurellement adapté (linteau armé coulé en place dans un bloc en U, ou linteau préfabriqué) est nécessaire pour soutenir la maçonnerie au-dessus de l'ouverture.
Alternatives et Solutions Modernes
Le marché continue d'innover pour proposer des solutions toujours plus performantes et pratiques. Le manulinteau, par sa légèreté, facilite grandement la pose et réduit les contraintes logistiques sur les chantiers. Les linteaux béton de fabricants spécialisés, comme Socramat, sont conçus pour accélérer la mise en œuvre, offrant des longueurs variées et une intégration optimisée dans les systèmes constructifs en blocs béton.
En résumé, le linteau en béton est une pièce maîtresse de la construction, garantissant la sécurité et la stabilité des structures. Qu'il s'agisse d'un linteau monobloc, d'un prélinteau, d'un manulinteau ou d'une solution coulée sur place, son choix et sa mise en œuvre doivent être réalisés avec soin, en tenant compte des spécificités de chaque projet. Les linteaux en béton représentent une solution fiable, économique et polyvalente, indispensable à la construction moderne.
