La tuyauterie industrielle en caoutchouc constitue une composante essentielle dans une multitude de secteurs, allant de l'agroalimentaire aux industries chimiques, en passant par le transport de carburants et la lutte contre l'incendie. Sa polyvalence, sa résistance et sa flexibilité en font un choix privilégié pour le transport de matériaux abrasifs ou corrosifs, ainsi que pour l'absorption des vibrations et des mouvements dans les réseaux de fluides.
Les Fondamentaux de la Tuyauterie Industrielle en Caoutchouc
Le caoutchouc, qu'il soit naturel ou synthétique (comme le CR, NBR, EMP, EPDM), possède des propriétés intrinsèques remarquables qui le rendent particulièrement adapté aux environnements industriels exigeants. Sa forte résistance à la traction, au déchirement, à la chaleur, son caractère élastique et imperméable sont autant d'atouts exploités pour concevoir des solutions de tuyauterie performantes.
Composition et Structure des Tuyaux en Caoutchouc

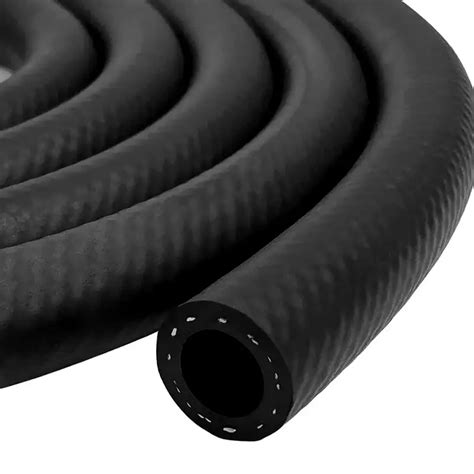

Un tuyau en caoutchouc industriel est généralement constitué de plusieurs couches, chacune ayant une fonction spécifique. L'armature, souvent composée de tresses ou nappes textiles, voire métalliques ou plastiques, confère au tuyau ses propriétés mécaniques, notamment sa résistance à la pression, à la dépression et à la traction. Ces renforts peuvent être sous forme de spirales métalliques noyées entre le revêtement extérieur et intérieur. Le revêtement intérieur, quant à lui, est crucial pour assurer l'étanchéité du tuyau. Composé d'un polymère homogène, il doit présenter une excellente résistance au fluide qu'il transporte. Le revêtement extérieur protège le tuyau des agressions extérieures, comme l'abrasion, les intempéries ou les produits chimiques.
Types de Caoutchoucs Utilisés
Les fabricants de tuyaux en caoutchouc travaillent avec une variété de matériaux pour répondre aux exigences spécifiques de chaque application. Parmi les plus courants, on trouve :
- EPDM (Éthylène Propylène Diène Monomère) : Ce caoutchouc synthétique offre une excellente résistance aux UV, à l'ozone et aux variations de température. Il est souvent utilisé pour le transport d'eau, d'air comprimé, ou dans des applications nécessitant une bonne tenue aux intempéries. Les tuyaux en EPDM souples, avec renforcement en fibre textile, sont par exemple adaptés pour l'alimentation en gaz de pétrole liquéfié. Les tuyaux de radiateur en EPDM sont également conçus pour le refroidissement et le chauffage des moteurs, résistant à la chaleur, au vieillissement et aux intempéries, supportant des températures de -40°C à +100°C.
- Nitrile (NBR) : Ce caoutchouc est particulièrement résistant aux huiles, aux hydrocarbures et aux graisses. Il est donc le choix privilégié pour le transfert de carburants, d'huiles industrielles, ou dans les environnements où la présence d'hydrocarbures est fréquente. Par exemple, un tube en NBR noir résistant aux hydrocarbures jusqu'à 50% d'aromatiques constitue la base de la Durite Radiateur Annelé TIN 308. Le tube en NBR noir lisse de la Durite Retour Injecteur Gasoil est également résistant à l'huile et convient au passage de sans plomb gasoil jusqu'à 50% d'aromatiques.
- Caoutchouc Synthétique Spécial : Pour des applications plus spécifiques, des mélanges de caoutchouc synthétique sont développés pour offrir des résistances chimiques accrues, une meilleure résistance à la chaleur, ou une flexibilité exceptionnelle même à basse température. Le caoutchouc nitrilique et de PVC avec une résistance particulière aux huiles industrielles est conçu pour les bombes, les travaux civils et l'agriculture.
Applications Spécifiques et Solutions Innovantes
La diversité des applications de la tuyauterie industrielle en caoutchouc est immense. Chaque secteur d'activité présente des défis uniques qui nécessitent des solutions sur mesure.
Transport de Matériaux Abrasifs et Corrosifs
Notre solution de tuyauterie industrielle en caoutchouc massif est spécifiquement conçue pour le transport de matériaux abrasifs ou corrosifs. Ces tuyaux robustes et flexibles sont idéaux pour le transfert sûr et efficace de fluides agressifs ou corrosifs tels que les hydrocarbures liquides, les carburants, les biocarburants, le gaz naturel ou le GPL. Ils sont également adaptés à l'aspiration et au refoulement de matériaux abrasifs comme la poussière de charbon, de sable et les éclats de pierre dans les opérations de dragage. Les tuyaux de sablage Elcometer, par exemple, garantissent les plus hauts niveaux de sécurité et d'efficacité pour de nombreux chantiers de sablage grâce à leur résistance à l'abrasion.
Applications Alimentaires et Pharmaceutiques
Pour les industries alimentaires, l'hygiène et la sécurité sont primordiales. Des tuyaux et flexibles spécialement conçus pour ces environnements sont disponibles, certains étant conformes aux Règlements Européens (EU) n°10/2011 et 1935/2004 pour le contact avec les denrées alimentaires, pour les simulants A, B et C. Le tube blanc de qualité alimentaire, lisse, évite tout développement microbien et offre une excellente résistance au coquage. Le Tuyau Spiralé Spécial AD Blue® Noir est conçu pour le transfert sécurisé d’AdBlue® et autres solutions aqueuses de type urée, garantissant une compatibilité chimique élevée. Le Tuyau PVC Cristal Armé Transparent est un tuyau souple polyvalent de qualité alimentaire en PVC, renforcé par une tresse textile de haute ténacité, sans phtalate, bien que son utilisation soit déconseillée pour les hydrocarbures et produits gras. Le Tuyau Spiralé PVC pour Liquides Alimentaires Baccus Rouge, quant à lui, est idéal pour l’aspiration et le refoulement de liquides alimentaires tels que vin, bière et jus de fruits (alcool jusqu’à 15% vol.), agréé par le laboratoire IANESCO.
Transfert de Gaz et Carburants

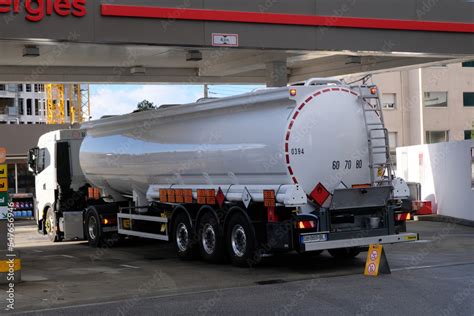

Le transfert de gaz, notamment le GPL, le gaz naturel, l'acétylène ou l'argon, requiert des tuyaux répondant à des normes de sécurité strictes. Des tuyaux et flexibles légers pour les applications de soudage au gaz, conformes à la norme ISO 3821, sont disponibles. Pour la livraison de GPL, des tuyaux et flexibles pour enrouleurs sur camions-citernes sont spécifiquement conçus. La Durite Essence CarburAigle Sans Plomb est spécifiquement conçue pour le refoulement d'hydrocarbures dans le secteur automobile, incluant SP95, SP98, Super, et E85, offrant une résistance à l'abrasion et une bonne tenue à l'ozone. La Durite Gasoil Hydro'K est un tuyau tout carburant polyvalent, adapté à une variété d'applications industrielles, résistant à l'ozone, à l'abrasion et aux jets d'huile. Le Tuyau Tricoflex Technobel PU Hydrocarbure est un tuyau extra souple noir conçu pour le transfert d'hydrocarbures, avec une paroi intérieure en polyuréthane offrant une résistance exceptionnelle aux huiles, hydrocarbures, solvants, et une résistance à l'abrasion cinq fois supérieure au PVC.
Systèmes Hydrauliques et Haute Pression
Les flexibles pour les systèmes hydrauliques à très haute pression et à fortes impulsions nécessitent des matériaux et une conception spécifiques pour garantir la sécurité et la performance. Des tubes répondant à des caractéristiques techniques précises, comme le tube « True-Bore ID » 300F Gates, avec robe textile tressée, sont conçus pour ces applications. Ces flexibles sont souvent qualifiés pour un nombre élevé de cycles d'impulsion, assurant une grande durabilité.
Applications de Chauffage, Refroidissement et Échappement
La tuyauterie en caoutchouc trouve également sa place dans les systèmes de refroidissement des moteurs, avec des durites spéciales comme la Durite Radiateur Annelé TIN 308 ou la Durite de Radiateur Radior en EPDM. Pour les applications de chauffage, le Tube Insul-Tube Fendu avec Adhésif, en NBR, assure une isolation thermique et une réduction de la consommation d'énergie. Les tuyaux d'échappement, qu'ils soient légers, à faible poids et différentes plages de température, ou conçus pour l'aspiration des gaz d'échappement des véhicules à moteur et industriels, sont également fabriqués en caoutchouc ou en matériaux composites résistants à la chaleur. Les TUYAUX DE GAZ D’ÉCHAPPEMENT FUMEX sont adaptés pour le montage sur un enrouleur et les solutions avec équilibreur. Le Tuyau Échappement Humide Thor Scamo est spécialement conçu pour l'aspiration et le refoulement d'hydrocarbures tels que les huiles, le diesel, et les gaz d'échappement, résistant à l'abrasion, à la chaleur, et à l'environnement marin. Le tuyau semi-rigide métallique d'échappement sec, fabriqué en acier galvanisé, garantit une haute résistance à la corrosion et aux températures élevées.
Solutions pour le Transfert d'Air et de Poussières

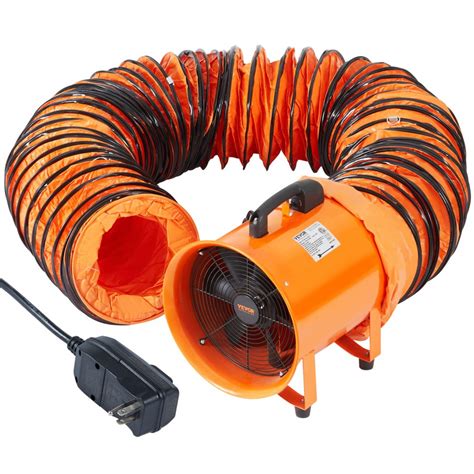

Pour l'acheminement d'air comprimé, des tuyaux en caoutchouc renforcé, comme le Tuyau Caoutchouc Air Comprimé en couronne de 20 m, sont utilisés. Pour l'extraction de gaz et de poussières, des tuyaux en caoutchouc sont conçus pour fonctionner dans des plages de température spécifiques, comme le flexible pour l'extraction de gaz et de poussières à des températures de 0 à 85 °C. Le caoutchouc anti-écrasement est installé sur les enrouleurs ou sur les installations au sol pour l'échappement des véhicules. La Gaine P2 1000 GF Gris, constituée d'un tissu de verre enduit PVC classé feu M1, est adaptée à diverses applications telles que l'aspiration sur poste de soudure, la capture de particules incandescentes, la climatisation, et la ventilation de bâtiments. La Gaine PVC Flexadux G1S est une solution polyvalente pour diverses applications industrielles et de génie climatique, avec une paroi PVC classée feu UL94V0. Le Tuyau de Refoulement Plat est spécialement conçu pour le refoulement d'eau et d'autres liquides sous pression.
L'Importance du Choix du Fabricant
Se fournir chez un fabricant de tuyau en caoutchouc expérimenté assure la qualité de vos tubes. Les performances, la robustesse et la qualité des tuyaux en caoutchouc sont essentielles pour assurer le bon fonctionnement des équipements sur lesquels ils sont montés, pour garantir la bonne marche des processus de fabrication de produits automatisés, mais également pour la sécurité des manipulateurs.
Critères de Sélection d'un Fabricant
Compte tenu des enjeux, il est primordial de bien choisir le fabricant de tuyaux en caoutchouc auprès duquel vous vous fournissez pour équiper vos machines de production ou vos installations de transferts de fluides. Un fabricant professionnel sera en mesure de vous recommander les meilleurs choix pour optimiser les performances de vos équipements d’une part, et la sécurité de vos installations d’autre part.
Un bon fabricant de tuyaux doit pouvoir fournir du matériel de qualité. Celle-ci repose sur différents critères, dont le respect des normes. ANFRAY, par exemple, dispose de plusieurs certifications attestant la qualité de ses produits en tant que fabricant de tuyau en caoutchouc. En choisissant un fabricant spécialisé, il faut également tenir compte de son expérience et de ses références. Il est également important de connaître les métiers concernés par les produits proposés afin de savoir s’ils correspondent à vos propres activités. Par exemple, une industrie de cosmétiques cherchera de préférence un fabricant disposant d’une expertise dans le type de matériel destiné à l’acheminement des produits de beauté.
ANFRAY : Un Acteur Spécialisé
ANFRAY, en tant que fabricant de tuyaux en caoutchouc, propose une large gamme de solutions techniques à l'intention des professionnels de l’industrie. Depuis toujours, ils veillent à offrir à leurs clients des produits de grande qualité et conformes aux directives européennes et aux normes en vigueur. Leurs tuyaux sont adaptés aux exigences de chaque entreprise. À titre d'exemple, ils disposent de plus d’une vingtaine de références dédiées à l’industrie alimentaire, dont celles destinées au transfert d’eau potable, de fluide gras, mais aussi non gras. Ils développent également un panel étoffé de tuyaux en caoutchouc capables de transférer des produits inflammables ou dangereux tels que les solvants et l'alcool pour le secteur cosmétique et pharmaceutique entre autres. La gamme de produits d’Anfray s’étend à des articles d’entretien de tuyaux flexibles et de raccords PTFE.
Polyvalent, le tuyauteur industriel fait généralement équipe avec un soudeur et/ou un chaudronnier.
Facteurs Clés pour Choisir un Tuyau en Caoutchouc Adapté
Le choix d'un tuyau en caoutchouc doit être guidé par une analyse rigoureuse des besoins spécifiques de l'application. Plusieurs caractéristiques sont à prendre en compte pour assurer la performance, la sécurité et la longévité de l'équipement.
Nature des Produits Transportés et Conditions Opérationnelles
Il est essentiel de considérer la nature ainsi que l’état (liquide, solide et gazeux) des produits à transporter. La compatibilité chimique entre le matériau du tuyau et le fluide est un facteur déterminant pour éviter toute dégradation prématurée ou contamination.
Environnement d'Utilisation
L'environnement où le tuyau sera utilisé est important afin d’assurer la sécurité et la protection des utilisateurs. La température ambiante et les conditions atmosphériques (exposition aux UV, à l'ozone, à l'humidité) sont à prendre en compte pour améliorer la tenue dans le temps du tuyau. Par exemple, les tuyaux en EPDM sont souvent privilégiés pour leur résistance aux UV et à l'ozone.
Caractéristiques Mécaniques et Résistance
L'armature apporte au tuyau ou au tube ses propriétés physiques et mécaniques comme la tenue à la pression, dépression, ou encore la traction. Ces renforcements, qu'ils soient textiles, métalliques ou plastiques, jouent un rôle crucial dans la capacité du tuyau à supporter les contraintes opérationnelles. La flexibilité, la résistance à l'abrasion, au déchirement, et la tenue à la chaleur sont également des paramètres à évaluer en fonction de l'application. Par exemple, un tuyau polyuréthane comme l'Enroulex de Prévost est résistant à l'abrasion et est de couleur noire.
Normes et Certifications
Le respect des normes est un gage de qualité et de sécurité. Les fabricants sérieux fournissent des produits conformes aux directives européennes et aux normes en vigueur, telles que les normes ISO, ResAp 2004 (5), conformément au règlement 1935/2004/CEE et au règlement 10/2011/CEE pour le contact alimentaire.
Durabilité et Performance
Un flexible très performant doit également être durable. Par exemple, un flexible qualifié pour un million de cycles d’impulsion garantit une longévité accrue dans les applications dynamiques. Le choix d'élastomères de haute performance assure d'excellentes caractéristiques mécaniques et chimiques. La résistance à l'écrasement est également un facteur important, notamment pour les tuyaux destinés à être utilisés sur des enrouleurs ou sur des installations au sol.
Facilité d'Installation et de Manipulation
L'acheminement facile et la réduction du temps d'installation sont des avantages non négligeables. Un tuyau qui se plie sans effort aux contours des machines sans se tordre peut réduire le temps d'installation de 30%. La légèreté et la flexibilité sont également des atouts pour une manipulation aisée.
Innovations et Tendances dans la Tuyauterie Industrielle en Caoutchouc
Le secteur de la tuyauterie industrielle en caoutchouc est en constante évolution, avec des innovations visant à améliorer les performances, la durabilité et la sécurité des produits.
Matériaux Avancés et Composites
L'utilisation d'élastomères de haute performance et de matériaux composites permet de repousser les limites en termes de résistance chimique, thermique et mécanique. Le caoutchouc thermoplastique (TPV) avec armature à double textile et spirale métallique est un exemple de solution conçue pour l'aspiration et le transfert dans l'industrie chimique.
Solutions Éco-responsables
La recherche de solutions plus respectueuses de l'environnement est également une tendance forte. Cela peut passer par l'utilisation de matériaux recyclés, la conception de tuyaux plus durables réduisant la fréquence de remplacement, ou encore l'optimisation des processus de fabrication.
Tuyauterie Intelligente et Connectée
Bien que moins développée dans le domaine du caoutchouc, l'intégration de capteurs ou de systèmes de suivi pour surveiller l'état des tuyaux et anticiper les défaillances pourrait représenter une évolution future, notamment pour les applications critiques.
En conclusion, la tuyauterie industrielle en caoutchouc est une solution technique polyvalente et indispensable pour de nombreuses industries. Le choix d'un produit adapté, basé sur une analyse approfondie des besoins et un partenariat avec un fabricant de confiance, est la clé pour garantir la sécurité, l'efficacité et la pérennité des installations industrielles.
