L'installation de systèmes de tuyauterie en polyéthylène haute densité (PEHD) pour les Robinets d'Incendie Armés (RIA) enterrés, spécifiquement avec un indice SDR17 et une pression nominale PN10, représente une solution technique robuste et durable pour la protection incendie. Ces installations, bien que souvent dissimulées sous terre, jouent un rôle crucial dans la sécurité des bâtiments industriels, commerciaux et résidentiels. Cet article explore en détail les spécificités de ces tuyauteries, les erreurs courantes à éviter, les méthodes de raccordement appropriées, et l'importance de choisir des professionnels qualifiés pour garantir l'efficacité et la longévité du système.

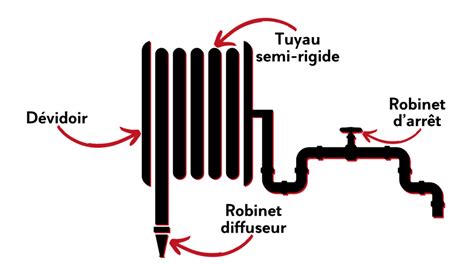

L'Importance Cruciale de l'Alimentation Dédiée des RIA
L'une des erreurs fondamentales observées dans de nombreuses installations de RIA concerne leur source d'alimentation en eau. Il est impératif que l'alimentation en eau d'une installation RIA lui soit exclusivement dédiée et indépendante. Elle ne doit en aucun cas être partagée avec d'autres usages, tels que les sanitaires, les processus industriels ou d'autres systèmes non dédiés à la lutte contre l'incendie. Une alimentation d'eau pour RIA doit provenir directement de la vanne principale, située après le compteur, sans aucune dérivation vers d'autres applications. Cette indépendance garantit que, même en cas de forte demande d'eau pour d'autres usages, la pression et le débit nécessaires au bon fonctionnement des RIA seront toujours disponibles en cas d'incendie.
Dimensionnement Correct des Tuyauteries : L'Erreur du Diamètre Nominal (DN)
Le choix d'un diamètre nominal (DN) de tuyauterie inadéquat constitue une erreur fréquente et préjudiciable. Un DN trop faible entraîne inévitablement des pertes de charge importantes tout au long du réseau. Ces pertes de charge réduisent significativement l'efficacité de l'installation, car elles diminuent la pression et le débit d'eau disponibles aux sorties des RIA. Pour pallier ce problème, il est essentiel de réaliser une note de calcul détaillée. Cette note doit permettre de dimensionner correctement le DN des tuyauteries en fonction des besoins spécifiques de chaque installation, en tenant compte des débits requis, des longueurs de tuyauterie et des pertes de charge calculées.
De manière tout aussi critique, on observe régulièrement le choix d'un DN de RIA non conforme au risque à protéger. L'efficacité d'un RIA est directement liée à sa capacité à délivrer un jet d'eau adéquat pour maîtriser le sinistre. Un DN inapproprié rendra l'installation inefficace face à un incendie. Par conséquent, il est impératif d'effectuer une analyse précise des risques pour déterminer le DN optimal, garantissant ainsi une couverture et une puissance de jet suffisantes pour le type de feu à combattre.
Conception et Implantation des RIA : Couverture et Obstacles
Dans certaines installations, la couverture assurée par les RIA ne prend pas en compte les obstacles présents dans les locaux, tels que les machines volumineuses ou les zones de stockage. Cette négligence peut laisser des zones critiques sans protection adéquate. Il est donc fondamental de tenir compte de l'agencement des locaux lors de l'implantation des RIA et de déterminer le nombre nécessaire pour une protection complète. Pour garantir une couverture efficace, le principe des deux jets croisés doit être appliqué. Ces jets doivent pouvoir couvrir tous les volumes, y compris les zones difficiles d'accès comme les fosses, les mezzanines ou les recoins.
Il est également important de souligner que les RIA ne sont pas universellement adaptés à tous les types de feux. Ils sont spécifiquement conçus pour les feux de classe A, c'est-à-dire les feux de matériaux solides combustibles (bois, papier, textiles, etc.). Pour des feux impliquant d'autres types de matériaux (liquides inflammables, équipements électriques), d'autres systèmes de lutte incendie, tels que les PIA (Postes d'Incendie Armés) équipés d'autres agents extincteurs, pourraient être nécessaires. Une analyse de risques approfondie est donc essentielle pour déterminer si une installation RIA est la solution la plus appropriée ou si des PIA sont requis.
Les moyens de secours et de lutte contre l’incendie
Les Tuyauteries en PEHD SDR17 PN10 Enterrées : Caractéristiques et Avantages
Le choix du polyéthylène haute densité (PEHD) pour les réseaux de tuyauterie enterrés, et plus particulièrement pour les installations RIA, présente de nombreux avantages. Le PEHD est un matériau polymère reconnu pour sa résistance chimique, sa flexibilité, sa légèreté et sa durabilité. Ces propriétés le rendent particulièrement adapté aux applications souterraines, où les tuyauteries sont soumises à diverses contraintes.
L'indice SDR (Standard Dimension Ratio) 17 indique la proportion entre le diamètre extérieur de la tuyauterie et l'épaisseur de sa paroi. Un SDR17 signifie que la tuyauterie est conçue pour supporter une pression nominale (PN) de 10 bars. Cette combinaison assure une résistance mécanique suffisante pour les applications RIA, tout en offrant une certaine flexibilité qui aide à absorber les mouvements du sol et les variations de température.
Les tuyaux en PEHD, notamment ceux destinés au transport d'eau, sont généralement identifiés par une bande bleue. Les réseaux de tuyauterie industrielle, qu'ils acheminent de l'eau potable, des hydrocarbures, du gaz ou d'autres fluides, sont fréquemment installés sous terre. Dans ce contexte, l'utilisation de canalisations et tubes en PEHD ainsi que de raccords PEHD enterrés est une pratique courante et éprouvée.
L'Importance des Raccords PEHD Enterrés

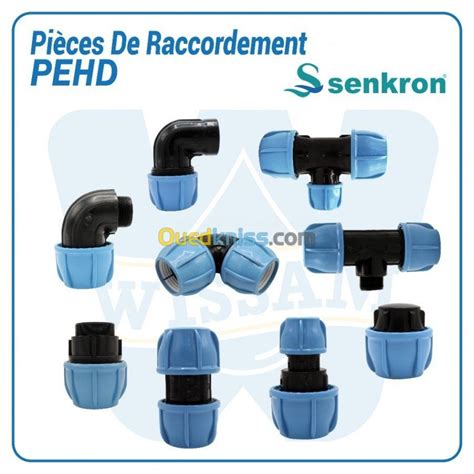

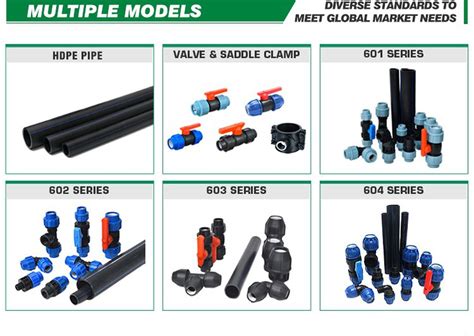

Les raccords PEHD sont des pièces essentielles qui permettent de prolonger les tubes, de réaliser des changements de direction (coudes) ou de connecter différentes sections de tuyauterie. La cohérence et la qualité des raccords sont primordiales pour l'intégrité de l'ensemble du réseau. Un raccord mal réalisé peut entraîner des fuites de fluide ou des pertes de pression, compromettant ainsi l'efficacité du système.
Sur certains chantiers, des raccords mécaniques sont utilisés. Ces raccords, qui peuvent être en PEHD, en laiton, en acier inoxydable, en résine ou en plastique, servent de petites embouts pour relier différentes pièces. Cependant, pour une installation enterrée, la réussite d'un raccord PEHD enterré en bonne et due forme est synonyme d'une étanchéité parfaite du système de canalisation, même en sous-sol. Il est crucial de s'adapter aux contraintes spécifiques du terrain, car une canalisation enterrée peut exercer une pression sur la structure du sous-sol, et il est plus difficile de surveiller l'état des tubes une fois installés sous terre. Le choix de raccords PEHD répondant aux exigences du site industriel et l'utilisation des meilleurs matériaux sont donc des impératifs.
Techniques de Raccordement PEHD Enterré
Plusieurs techniques sont couramment utilisées pour réaliser des raccords PEHD enterrés, chacune ayant ses spécificités et ses domaines d'application privilégiés :
Le Raccord à Souder : Cette méthode est majoritairement employée pour les réseaux industriels impliquant des canalisations PEHD de diamètre important ou destinées à des pressions très élevées. Trois techniques de soudure sont privilégiées :
- L'Électrofusion : Cette technique utilise des raccords préfabriqués équipés d'une résistance électrique. Un courant électrique est appliqué, provoquant la fusion du PEHD du raccord et du tuyau, créant ainsi une liaison homogène et très résistante.
- La Soudure PEHD Bout-à-Bout : Cette méthode consiste à chauffer les extrémités des deux tubes à raccorder à l'aide d'une plaque chauffante, puis à les presser l'une contre l'autre jusqu'à refroidissement. Elle est particulièrement adaptée aux grands diamètres et garantit une excellente résistance mécanique.
- L'Extrusion : Utilisée pour des applications spécifiques, cette technique consiste à extruder une matière PEHD fondue pour former un cordon de soudure entre les éléments à assembler.
Ces pratiques nécessitent une expertise technique pointue et sont réalisées par des soudeurs ou techniciens qualifiés. Les raccords obtenus par soudure sont généralement fiables, résistent bien à la pression et peuvent avoir une durée de vie très longue.
Le Raccord à Compression : Cette méthode permet d'assembler des pièces de différents matériaux. Le joint est réalisé à l'aide d'un joint torique. Cette technique est souvent idéale pour des installations d'irrigation ou de drainage dans le secteur agricole, mais peut également être utilisée dans d'autres contextes pour des diamètres plus modestes.
Le Raccord à Glissement (ou à Sertir) : Également connu sous le nom de raccord à sertir, il permet de relier plusieurs éléments de canalisation PE ensemble. Il se compose généralement d'un corps de raccord et d'une bague externe (à glisser ou à sertir). Ce type de raccord est couramment employé pour les installations d'arrosage jusqu'à un compteur d'eau, ainsi que pour certains réseaux domestiques ou industriels.
Préparation et Réalisation d'un Raccord PEHD Enterré
La réussite d'un raccord PEHD enterré ne s'improvise pas ; elle repose sur une méthodologie précise et une bonne connaissance des bonnes pratiques techniques.
1. Préparation du Raccordement :Avant toute opération, il est essentiel d'avoir une connaissance approfondie du réseau à installer ou à modifier. Cela implique de choisir le matériel et la technique de raccordement les plus adaptés au diamètre des tubes, aux contraintes du site et aux pressions de service. La sécurité du chantier doit être une priorité absolue, car un raccord défaillant peut avoir des conséquences graves. Le raccord final doit être solide pour éviter toute fuite de fluide.
Le choix de la technique de raccordement dépendra du diamètre des tubes à assembler et des rayons de courbure de la canalisation. Il est également important de vérifier la disponibilité des outils nécessaires auprès de votre fournisseur avant de débuter les travaux.
Les outils traditionnels pour un chantier de tuyauterie industrielle incluent :
- Mètre et crayons spécialisés pour le PEHD.
- Clés spécifiques ou dynamométriques.
- Positionneur et redresseur pour maintenir les tubes.
- Grattoir pour préparer les surfaces.
- Solvant dégraissant.
- Machines et accessoires pour effectuer le soudage bout à bout, si cette technique est choisie.
Si un raccord à visser est envisagé, le choix peut se porter sur des raccords en polyéthylène ou en laiton. Les raccords existent dans des diamètres standards, droits, avec coude ou sur-mesure. Les raccords en laiton sont particulièrement recommandés pour les conduites d'eau potable exposées aux températures froides, car ils offrent une meilleure résistance au gel et réduisent le risque de casse.
2. Réalisation du Raccord Pas à Pas :Le PEHD étant une matière polymère, sa résistance à la haute température est moindre que celle des métaux. Par conséquent, il est impossible d'utiliser un chalumeau avec une flamme nue pour réaliser une soudure en PEHD. Les raccords PEHD se font impérativement avec des appareils spéciaux qui contrôlent la température avec précision, afin d'atteindre le point de fusion du PEHD sans le dégrader.
Pour un technicien qualifié, la création d'un raccord PEHD suit une méthodologie rigoureuse :
- Préparation du tuyau ou de la canalisation : Nettoyer et sécuriser la surface à raccorder. Cela peut impliquer un grattage avec un outil rotatif ou l'utilisation d'un solvant dégraissant pour éliminer toute impureté.
- Ponçage des bords : Les extrémités des canalisations doivent être poncées pour obtenir des surfaces franches et planes, essentielles pour une bonne soudure.
- Mise en place et fixation : Les tubes à souder sont positionnés et fixés à l'aide d'un positionneur et/ou d'un redresseur pour garantir un alignement parfait et une coupe d'équerre.
- Réalisation du raccordement : L'appareil de soudure est utilisé pour fusionner les deux extrémités selon la technique choisie (électrofusion, bout-à-bout, etc.).
- Retrait de l'appareil de soudure : Une fois le raccordement effectué, l'appareil est retiré.
- Contrôle qualité : Une inspection visuelle et, si nécessaire, des tests de pression sont effectués pour vérifier l'intégrité du raccord enterré.
- Protection éventuelle : Dans certains cas, une gaine PEHD peut être mise en place pour protéger le raccord réalisé.
Il est important de noter que le polyéthylène flue sous contrainte : il se déforme puis se stabilise. Ce phénomène, appelé fluage, dépend notamment de la température. Lors des tests de pression, par exemple, on observe une augmentation progressive de la pression, qui doit ensuite se stabiliser, reflétant la réponse viscoélastique du polyéthylène.
Choisir le Bon Professionnel pour un Raccord PEHD Enterré
La complexité des installations enterrées et l'importance de la fiabilité des raccords soulignent la nécessité de faire appel à des professionnels expérimentés et qualifiés. Chez des entreprises spécialisées comme NAITE, forte de plus de 30 ans d'expertise depuis sa création en 1990, on trouve les compétences nécessaires pour assurer des raccords PEHD enterrés sécurisés.
Ces entreprises disposent de soudeurs accrédités, capables de travailler avec divers matériaux tels que l'acier inoxydable, l'acier carbone ou le PEHD. Les projets de tuyauterie industrielle impliquant des systèmes avec raccords, même souterrains, font partie de leur cœur de métier. L'expertise dans le choix des tuyaux en polyéthylène haute densité garantit la longévité des réseaux et une parfaite étanchéité grâce à des raccords de qualité. De plus, les tubes PE sont réputés pour leur résistance chimique et leur robustesse face aux risques de corrosion ou d'abrasion, des avantages non négligeables pour les installations enterrées.
En résumé, une installation RIA efficace et conforme aux normes repose sur une étude rigoureuse, le respect des réglementations en vigueur, le choix de produits de qualité, et surtout, l'intervention de professionnels compétents. L'utilisation de tuyauteries en PEHD SDR17 PN10 enterrées, lorsqu'elle est associée à des raccords réalisés selon les règles de l'art, offre une solution fiable et durable pour la protection incendie.
