La jonction de deux profilés métalliques de type IPN (Profilé en I Normalisé) est une étape cruciale dans de nombreux projets de construction et de rénovation. Que ce soit pour renforcer des structures existantes, créer des ouvertures audacieuses dans des murs porteurs, ou encore assurer le support de planchers et de charpentes, l'assemblage correct de ces poutres métalliques est synonyme de sécurité et de durabilité. Cet article explore en détail les méthodes éprouvées pour une fixation sûre des IPN, en passant par la préparation minutieuse du chantier, le choix des matériaux et outils adéquats, jusqu'aux normes de sécurité à respecter, offrant ainsi un guide complet pour les professionnels comme pour les particuliers avertis. L'objectif est d'assurer une capacité portante accrue et une répartition optimale des charges, garantissant ainsi l'intégrité de l'ensemble de l'ouvrage.

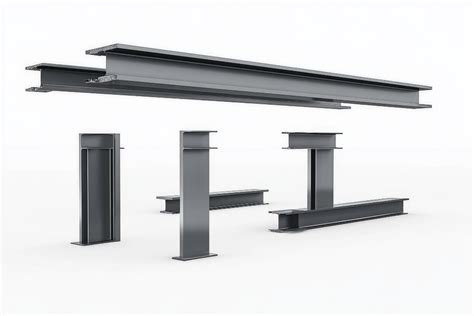

Pourquoi Assembler Deux IPN Ensemble ? Les Bénéfices Structurels
Assembler deux IPN ensemble offre des bénéfices indéniables pour la maçonnerie et le renforcement structurel. Cette technique est particulièrement pertinente lors de la création d'une ouverture dans un mur porteur ou du support d'un plancher. En doublant ces poutres métalliques, on augmente significativement la capacité portante et l'épaisseur de la structure. Cela s'avère particulièrement utile lorsque les charges du plancher doivent évoluer dans le temps ou qu'il s'agit d'ouvrir un mur porteur pour créer une baie vitrée. L'assemblage permet également de conserver l'organisation spatiale existante tout en agrandissant un espace, sans recourir à des modifications lourdes de la charpente ou des fondations initiales.
Que ce soit pour rénover un bâtiment ancien, démolir une cloison porteuse ou réaliser une ouverture dans un mur de refend, l'assemblage de deux poutrelles IPN renforce la structure en offrant un meilleur appui horizontal et une répartition optimisée des charges sur les poteaux et solives. Cette méthode, couramment utilisée par les maçons professionnels, garantit ainsi une solidité accrue et une plus grande sécurité pour l'ensemble de l'ouvrage, évitant les fissures et l'effondrement. L'assemblage de deux IPN devient particulièrement pertinent dans le cadre d'une extension de maison où les nouvelles charges doivent être réparties efficacement. Cette technique permet également d'optimiser les coûts lors de projets complexes nécessitant une expertise en gros œuvre, tout en garantissant la conformité aux normes de construction actuelles.
Quand Faut-il Fixer Deux IPN Ensemble ? Situations Clés
Il est recommandé de fixer deux IPN ensemble dans plusieurs cas. Premièrement, lorsqu'on modifie des portées existantes pour supporter de nouvelles charges de planchers ou hourdis, notamment en cas d'extension ou d'agrandissement nécessitant un permis de construire. Deuxièmement, pour renforcer des poutres en acier soumises à de fortes sollicitations, surtout si la charge des étages supérieurs augmente au fil du temps. Troisièmement, dans le cadre de travaux de rénovation où l'on doit sécuriser un mur porteur ou créer une ouverture sans recourir à des installations trop invasives. Enfin, lors de la démolition partielle d'un mur de façade ou mitoyen en copropriété. Avant de procéder, il est impératif de faire appel à un bureau d'étude pour vérifier les limites techniques, obtenir les autorisations nécessaires auprès du service urbanisme et s'assurer que les appuis et fondations sont bien compatibles avec le projet envisagé.
Préparation Avant l'Assemblage des IPN : Une Base Solide pour la Sécurité
Avant de lancer l'opération d'assemblage, une préparation minutieuse du chantier est indispensable. Il convient d'établir un état des lieux contradictoire, particulièrement en copropriété. L'étude des plans techniques et la réalisation des calculs de charge avec l'aide d'un bureau d'études techniques sont fondamentales pour déterminer l'épaisseur du mur et le dimensionnement précis des poutrelles. Pour bien calculer la taille de votre IPN, plusieurs paramètres doivent être pris en compte, tels que la portée, les charges à supporter et les contraintes environnementales.
Il est également crucial d'inspecter l'état des IPN et de vérifier l'absence de corrosion. Il faut s'assurer que les surfaces soient propres, sans traces de mortier ni peinture dégradée, afin d'obtenir une connexion optimale entre les fers. La compatibilité de la dimension et de la forme des pièces métalliques avec la méthode de fixation choisie et l'épaisseur des parpaings ou briques environnants doit être vérifiée. Le marquage précis des points d'ancrage sur les IPN et la délimitation des zones de contact faciliteront grandement le montage, en tenant compte des linteaux existants. Enfin, la mise en place d'un étaiement provisoire est essentielle pour supporter le poids de la structure pendant les travaux d'ouverture. Une préparation soignée, incluant la déclaration préalable de travaux si nécessaire, garantit une installation durable et sécurisée.
Matériaux et Outils Nécessaires : L'Équipement du Professionnel

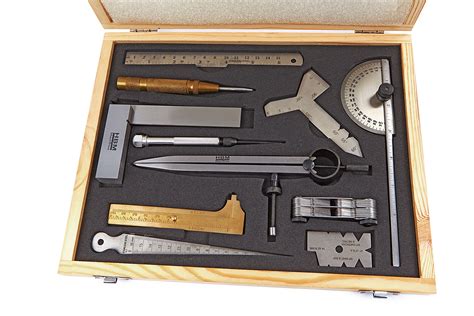

Pour réaliser un assemblage fiable de deux IPN ou poutre IPE, il convient de rassembler d'abord des profilés en acier galvanisé de qualité, éventuellement complétés par des plaques de renfort et des cales pour garantir un appui parfait sur les poteaux porteurs. Il ne faut pas négliger les fixations certifiées, c'est-à-dire les boulons et écrous à haute résistance conformes aux normes en vigueur. Il est impératif de disposer des outils indispensables : clés dynamométriques pour appliquer le couple de serrage adéquat, perceuses pour percer le mur, disqueuse pour les finitions, marteau et tronçonneuse pour la démolition du mur si nécessaire, niveaux à bulle et dispositifs de levage adaptés à la manutention des poutres lourdes. L'emploi d'étais pour l'étayage temporaire, de produits de nettoyage et de dégraissage pour préparer les surfaces métalliques, ainsi que de solutions de protection anti-corrosion et de mortier pour le scellement, complète l'ensemble des éléments nécessaires à la bonne réalisation de l'assemblage selon les règles de l'art. Le choix des matériaux et outils dépend également du type de projet. Pour une ouverture de mur porteur, des équipements spécifiques peuvent être nécessaires pour garantir la sécurité du chantier. De même, lors de travaux de surélévation de maison, l'assemblage d'IPN requiert une attention particulière aux charges verticales supplémentaires.
Guide Étape par Étape pour Assembler Deux IPN : La Méthode
Pour réaliser l'assemblage avec efficacité lors de travaux d'ouverture, il convient d'abord de mesurer précisément les dimensions des IPN et l'épaisseur du mur porteur, puis de vérifier les plans de structure afin d'établir un dessin détaillé du montage, incluant le coffrage éventuel. Cette étape permet d'anticiper les besoins en fixations, le positionnement des linteaux et les supports supplémentaires nécessaires pour éviter tout dommage aux cloisons adjacentes. Lors de la préparation du chantier, installez des étais pour sécuriser temporairement la structure et étayer les planchers supérieurs si nécessaire. Protégez soigneusement les surfaces environnantes (placo, parpaing, brique) et évacuez les gravats pour éviter toute détérioration lors de l'intervention.
Une fois le chantier préparé et après avoir obtenu l'accord du syndic de copropriété si nécessaire, repérez et marquez sur chaque poutre IPN les points de fixation en vous conformant strictement aux plans techniques validés par le bureau d'étude, de façon à garantir un alignement parfait et un nivellement précis des poutrelles horizontales. Pour l'installation des fixations sur un mur en béton armé ou parpaings, choisissez entre le boulonnage, la soudure ou une méthode hybride. Si vous optez pour le boulonnage, percez les trous aux emplacements repérés en respectant les centimètres indiqués, insérez les boulons puis serrez-les à l'aide d'une clé dynamométrique. En cas de soudure, faites appel à un professionnel qualifié disposant d'une assurance décennale pour assurer la qualité de la liaison.
Avant puis après la pose des fixations et le perçage éventuel du mur porteur, vérifiez l'alignement des IPN et le nivellement de l'ensemble à l'aide d'un niveau à bulle, en contrôlant particulièrement les appuis sur les murs de refend. Procédez ensuite à un essai de résistance en vérifiant le serrage des fixations, la stabilité globale de la structure et l'absence de fissures sur les murs porteurs adjacents, afin de vous assurer que l'assemblage répond bien aux exigences de charge prévues pour supporter le poids des combles ou étages supérieurs. L'application rigoureuse de chacune de ces étapes, documentée par un huissier si nécessaire, garantit un montage solide et durable conforme aux normes de l'entreprise de maçonnerie.
Assemblage et soudure des IPE 220 pour la plateforme - Bac de MBANDJOCK
Normes, Sécurité et Précautions à Prendre : L'Impératif de la Vigilance
Respecter les normes techniques et les mesures de sécurité est indispensable lors d'un assemblage d'IPN pour éviter tout risque d'effondrement. Voici quelques recommandations essentielles à suivre. Veillez à ce que toutes les fixations et matériaux soient conformes aux normes en vigueur, par exemple les normes NF EN, et adaptés à l'épaisseur des murs porteurs. Portez systématiquement des équipements de protection individuelle (gants, lunettes, casque) pour éviter tout accident sur le chantier lors du perçage ou de la démolition. Vérifiez régulièrement le couple de serrage des fixations avec des outils appropriés et contrôlez l'état des solives et planchers adjacents. Protégez les zones de travail et mettez en place des dispositifs d'étayage pour éviter tout risque de mouvement des structures pendant le montage, particulièrement pour les murs mitoyens.
Il est fondamental de consulter systématiquement un bureau d'études techniques pour confirmer le dimensionnement, la faisabilité et l'application des charges sur les fondations. Souscrivez une assurance dommage-ouvrage et vérifiez la garantie décennale de votre maçon avant d'abattre un mur porteur. Ces précautions visent à garantir la sécurité des personnes, la pérennité de l'assemblage et la conformité avec les autorisations délivrées.
Erreurs Fréquentes et Conseils d'Experts : Anticiper les Pièges
Même avec une bonne préparation, certaines erreurs peuvent survenir lors de l'assemblage de deux IPN ou lors de travaux pour ouvrir un mur porteur. Un nettoyage insuffisant ou la présence de corrosion sur les surfaces métalliques compromettent l'adhérence des fixations, tandis qu'un marquage imprécis des points de fixation sur une poutre en acier risque de provoquer un mauvais alignement et de réduire la stabilité de l'ensemble. Négliger l'étude technique préalable pour déterminer si le mur est porteur ou une simple cloison peut avoir des conséquences dramatiques.
Choisir des fixations inadaptées à la charge des planchers ou ne pas respecter le couple de serrage recommandé affaiblit la résistance de la structure et peut causer des fissures. L'inadvertance entre soudure et boulonnage peut poser problème : lorsque l'assemblage devra éventuellement être ajusté pour agrandir l'ouverture, il est préférable d'opter pour le boulonnage plutôt qu'une soudure définitive. Enfin, casser un mur porteur sans étaiement approprié ou démolir les murs sans précaution peut entraîner l'effondrement partiel de la maison individuelle.
En vous appuyant sur plusieurs devis de professionnels expérimentés et en contrôlant soigneusement chaque étape avec un état des lieux contradictoire, vous minimiserez les risques sur votre chantier. Pour éviter ces erreurs courantes, il est essentiel de bien choisir son IPN dès le départ et de suivre les erreurs à éviter lors de la pose. Une fois l'assemblage réalisé, pensez également aux finitions : découvrez comment cacher un IPN pour une intégration esthétique parfaite dans votre intérieur.
Comparatif des Méthodes et Fixations Disponibles : Choisir la Solution Adaptée
Pour choisir la méthode la plus adaptée à votre projet de création d'ouverture ou de renforcement de murs porteurs, il convient de comparer leurs spécificités. Le boulonnage se distingue par sa flexibilité : il permet d'ajuster facilement les fixations lors de modifications ultérieures (agrandissement de baie vitrée, création de nouvelles ouvertures) et de les remplacer en cas de besoin, bien qu'il requière un suivi régulier du serrage pour garantir la sécurité des poutrelles et linteaux. La soudure, quant à elle, offre une liaison permanente particulièrement robuste face aux sollicitations répétées des planchers et charpente, idéale pour les murs de façade soumis aux intempéries, mais elle nécessite un équipement spécialisé et limite toute modification ultérieure sans démolition partielle.
L'assemblage hybride combine les atouts du boulonnage et de la soudure pour répondre aux exigences des structures complexes en béton armé ou mixtes (parpaing/brique), avec pour contrepartie la nécessité d'une expertise technique d'un maçon qualifié afin d'assurer une répartition optimale des charges sur les poteaux porteurs. En fonction des caractéristiques de votre projet (copropriété nécessitant l'accord des copropriétaires, maison individuelle avec aspect extérieur à préserver), de votre budget établi après plusieurs devis et des contraintes techniques (mur mitoyen, mur de refend), vous pourrez ainsi identifier la solution la plus pertinente pour réaliser une ouverture sécurisée.

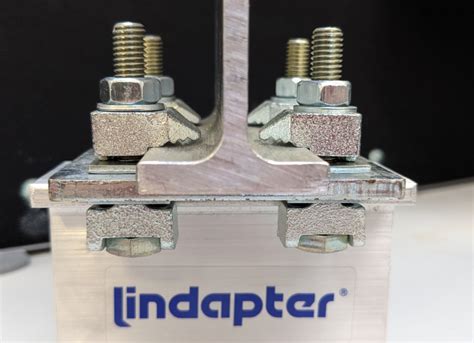

Il est à noter que des systèmes d'assemblage rapides existent, comme le crapaud de fixation Type A, souvent associé au Type B. La partie supérieure évidée maintient prisonnière la tête du boulon pendant le serrage de l'écrou et de la rondelle, en utilisant un seul outil. L’épaulement au revers se cale au bord de l’aile de la poutre et empêche le crapaud de tourner pendant l’installation. Disponible en plusieurs longueurs de talon, le crapaud peut être associé à des cales pour augmenter la plage de serrage, le choix de la combinaison dépendant de l’épaisseur de l’aile. Des platines de positionnement peuvent aussi assurer le centrage correct des boulons. Ces platines, simples pièces fabriquées, s’intercalent entre les deux profilés à assembler. Les platines d’extrémité, pré-soudées aux structures de soutien, permettent l'assemblage à la structure support au moyen de crapauds standard. Ces systèmes sont particulièrement adaptés pour des ailes inclinées types UPN / IPN.
