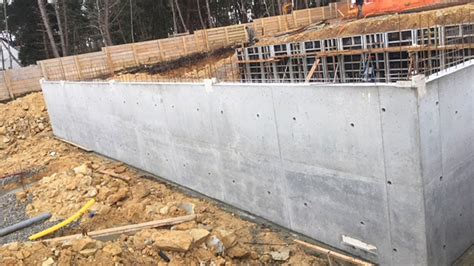

Le mur banché, également désigné comme mur en béton banché ou voile béton, représente une technique de construction fondamentale dans le domaine du génie civil et du bâtiment. Il s'agit d'une paroi verticale composée de béton armé, coulée entre deux éléments de coffrage verticaux nommés banches. Cette méthode assure que le mur est coulé à son emplacement définitif, qu'il s'agisse de façades, de pignons, de refends, ou d'autres éléments structurels. L'ingénierie civile utilise cette technique pour la construction de grands ouvrages tels que les barrages et les ponts, mais elle est également couramment employée pour les piscines et les constructions résidentielles, notamment pour les sous-sols ou les maisons sur terrains en pente.
Histoire et Évolution de la Technique du Béton Banché
Les origines des banches de maçonnerie remontent à la fin du XVIIe siècle. À cette époque, elles se présentaient sous forme de planches de 2 mètres par 1 mètre, placées face à face pour constituer l'épaisseur d'un mur. Des pièces de bois transversales, appelées clés, étaient utilisées pour solidariser les panneaux au mur montant. Ces clés laissaient des "trous de clé" une fois retirées. Pour maintenir les panneaux écartés, on utilisait des entretoises et des tirants de cordes en haut des montants. Pour les constructions plus rustiques, la technique du banchage pouvait impliquer l'utilisation de pisé ou un blocage réalisé avec de petits moellons, du mortier et de la caillasse.
Avec l'avènement des ciments liants, les murs ont pu être réalisés avec une épaisseur réduite. C'est au début du XXe siècle que la technique du banchage a été adaptée au coulage de bétons à base de ciment artificiel. Bien que moins pratique que l'appareillage en pierre à ses débuts, le banchage a vu des améliorations significatives. Il a connu une forte demande lors de la construction de logements populaires dans les années 1960, offrant un décoffrage moins fastidieux et un rendu plus esthétique. Depuis, la banche à béton est devenue un outil indispensable en ingénierie civile.
Les Composants Essentiels : Le Béton et le Coffrage
Le béton banché est un béton armé conçu à partir de ciment, de sable, de gravier et d'adjuvants. Sa particularité réside dans son procédé de mise en place, qui repose sur le coulage du béton entre deux banches. Ces banches, qu'elles soient en bois ou en métal, servent de moules verticaux. L'assemblage des banches se fait côte à côte sur toute la longueur du mur ou de la dalle à construire. Un mur en béton banché a généralement une épaisseur comprise entre 15 et 25 centimètres, ne devant jamais être inférieure à 12 centimètres.
Le coffrage, lui, peut être réalisé avec des blocs ou des panneaux.
Le Bloc à Bancher

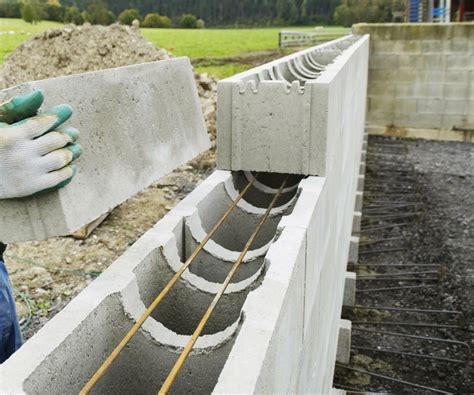

Le bloc à bancher est un bloc creux, souvent en parpaing ou en polystyrène, destiné à recevoir le béton fluide. Il s'agit d'un coffrage perdu. Sa mise en place commence par l'étalement d'une couche de mortier pour ancrer le premier rang de blocs. Les blocs sont ensuite montés sur une arase plane, généralement jusqu'à une hauteur maximale de 1,50 mètre, et non sur une hauteur d'étage entière. Une fois les blocs en place, ils sont remplis de béton, en veillant à rester en retrait de 5 cm par rapport au niveau supérieur de l'arase. Cela empêche la reprise de coulée de se trouver alignée avec les joints des blocs. Les blocs à bancher sont habituellement montés à sec, mais peuvent aussi être assemblés par collage dans des zones sismiques spécifiques. Chaque rangée est armée de fers horizontaux, et chaque bloc est renforcé par des fers verticaux, le tout lié avec des fils de fer.
Les dimensions et le volume de béton nécessaire par mètre carré varient selon le type de bloc à bancher utilisé. Par exemple, un bloc de 25x20x50 cm nécessite environ 155 litres de béton par m², tandis qu'un bloc de 20x20x50 cm en requiert 110 litres.
La Banche Traditionnelle et Modulaire
Les banches traditionnelles sont des éléments verticaux, souvent métalliques, servant de moules aux voiles. Leur hauteur correspond à celle du mur à construire, et elles sont assemblables pour couvrir la longueur de paroi désirée.
Il existe deux types principaux de banches :
Les Banches Lourdes : Ce sont des éléments verticaux, souvent métalliques, de la hauteur du mur. Elles sont assemblables pour couler la longueur de paroi souhaitée.
- Banches Classiques : Nécessitent la pose de deux banches pour former un "équipage de banches". Elles doivent être stabilisées au sol par des pieds de banche, des attaches au plancher ou des lests pour éviter le renversement, particulièrement sous l'effet du vent.
- Banches Colisables : Un autre procédé pour améliorer la stabilité consiste à relier les trains de banche avec des compas stabilisateurs. Le transport des banches colisables se fait par couple via un palonnier.

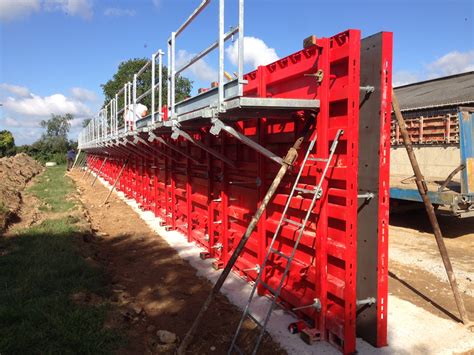

Les Banches Modulaires : Inventées pour simplifier le transport et la mise en place, elles ne nécessitent pas l'utilisation d'une grue et peuvent être installées manuellement grâce à de petits composants modulaires. Elles sont légères et constituent une solution intéressante aux panneaux.
Processus de Mise en Œuvre du Mur Banché
La préparation et la mise en œuvre d'un mur banché suivent plusieurs étapes clés pour garantir la qualité et la sécurité.
Préparation du Chantier et des Banches
- Tracer l'emplacement du mur : Repérer précisément l'emplacement définitif du mur sur le sol.
- Vérifier les aciers d'ancrage : S'assurer de la présence et de la bonne position des aciers d'ancrage verticaux qui relieront le mur aux fondations.
- Repérer les ouvertures : Marquer l'emplacement des éventuelles réservations pour portes, fenêtres, ou autres passages.
- Nettoyer les banches : Avant leur mise en place, les banches doivent être impeccables, exemptes de débris, saleté ou résidus de béton.
- Préparer la face coffrante : Pulvériser une fine couche d'huile de décoffrage ou un agent de démoulage approprié sur la face coffrante et les rives pour faciliter le retrait ultérieur. L'excédent doit être retiré à la raclette.
Installation des Banches
- Pose de la première rangée de banches : Poser la première banche selon le tracé et l'ancrer solidement au sol. Utiliser des vérins pour régler son niveau et son aplomb (verticalité).
- Préparation intérieure : Tracer à l'intérieur de la banche l'emplacement des arrêts de bétonnage, des réservations et le niveau de l'arrase (ligne de finition supérieure du mur). Fixer les arrêts de bétonnage latéraux et les réservations à l'aide d'aimants.
- Pose des armatures : Placer les treillis métalliques contre la banche. Utiliser des cales à armature (cales à béton) en plastique pour garantir un enrobage correct du ferraillage par le béton, en le maintenant à une distance de sécurité des parois (environ 3 cm).
- Fermeture de la banche : Huiler la deuxième banche et la positionner. Faire traverser les tiges de serrage et les verrouiller. Procéder de manière similaire pour fermer toutes les banches, en utilisant des pinces à clavette ou des serrages d'alignement pour les banches modulaires, et des vis coniques pivotantes pour les banches-outils. Les tiges entretoises sont essentielles pour maintenir l'écartement et la verticalité des banches.
Banches SATECO 1015 BOX RS | Solution Chantier
Coulage du Béton
- Couler le béton : Utiliser du béton prêt à l'emploi (type S4 pour une meilleure fluidité et facilité de mise en œuvre dans les blocs à bancher) et le couler par passes successives d'environ 1 mètre de hauteur. En cas de réservations, répartir le béton de chaque côté.
- Vibrer le béton : Pendant le coulage, vibrer le béton au fur et à mesure de sa mise en œuvre, par passes de 30 cm environ, à l'aide d'une aiguille vibrante. Cette étape est cruciale pour garantir la bonne compacité du béton, éliminer les bulles d'air et assurer une structure homogène et solide.
Décoffrage
Le décoffrage peut généralement être effectué le lendemain du coulage, une fois que le béton a suffisamment pris. Il s'agit d'une étape délicate qui marque la fin du processus de coffrage.
Avantages et Inconvénients du Béton Banché
La technique du béton banché présente de nombreux avantages qui expliquent sa popularité dans la construction moderne.
Avantages
- Résistance et Durabilité : Grâce à ses constituants (ciment, sable, gravier), le béton banché offre une robustesse exceptionnelle, assurant la pérennité et la durabilité des constructions. Il résiste bien aux conditions climatiques variables, à l'humidité et aux fortes chaleurs, limitant les risques de fissuration.
- Solidité Structurelle : Sa structure en treillage ferraillé le rend particulièrement résistant.
- Performance Antisismique : Sa solidité et sa pérennité le recommandent pour les constructions sur sols instables, offrant une bonne résistance aux séismes.
- Polyvalence d'Usage : Il est adapté à diverses applications : constructions sur terrains en pente, sous-sols, rez-de-chaussée, fondations d'immeubles de plusieurs étages, piscines, murs d'appui.
- Rapidité de Construction : La technique permet de mener à bien des projets de murs armés rapidement.
- Possibilité de Murs Courbés : L'utilisation de banches cintrables permet de réaliser des murs de formes courbes ou cintrés.
- Isolation Thermique : Le béton banché peut réduire la densité et la conductivité thermique jusqu'à trois fois par rapport au béton classique, améliorant l'efficacité énergétique des bâtiments.
- Réduction des Coûts : Dans certains cas, l'utilisation de blocs à bancher peut réduire le volume de béton à couler et éviter les coûts de montage et démontage de banches traditionnelles.
Inconvénients
- Coût Initial : La location ou l'achat de banches peut représenter un investissement initial conséquent, bien que compensé par la rapidité de mise en œuvre.
- Complexité de Mise en Œuvre : Bien que simplifiée par les avancées technologiques, la mise en place correcte des banches et le coulage du béton nécessitent un savoir-faire précis.
- Risques Liés à la Manutention : La manipulation des banches, notamment lors de leur levage à la grue, présente des risques de heurt, de coincement ou de chutes, nécessitant des protocoles de sécurité stricts.
- Risques Chimiques : L'utilisation d'huiles de décoffrage peut présenter des risques chimiques, bien que des alternatives moins dangereuses ou des banches "sans huile" existent.
- Troubles Musculo-Squelettiques (TMS) : Certaines interventions manuelles peuvent entraîner des contraintes physiques, nécessitant une organisation du travail adaptée et l'utilisation d'équipements ergonomiques.
Sécurité sur le Chantier
La sécurité est primordiale lors de la mise en œuvre des banches. Les risques potentiels incluent :
- Renversement des banches : Causé par le vent, des chocs ou une stabilisation insuffisante. Des systèmes de stabilisation par lests, compas ou ancrages sont essentiels.
- Chutes depuis les passerelles de coffrage : L'utilisation de plates-formes de travail en hauteur avec garde-corps, ainsi que des équipements de protection individuelle, est indispensable.
- Heurt ou coincement lors des manutentions : Le respect des règles de levage, des zones de sécurité et de la vitesse du vent est crucial.
- Troubles Musculo-Squelettiques (TMS) : L'ergonomie des postes de travail, l'utilisation d'outils adaptés (boulonneuses, leviers démultipliés) et la réduction du port de charges sont recommandées.
- Risques chimiques : L'utilisation de produits de décoffrage moins dangereux et des méthodes d'application appropriées minimisent l'exposition.
Estimation des Coûts
Le prix du béton utilisé pour les banches se situe généralement entre 110 et 220 €/m³. Le coût total de la construction d'un mur banché dépend de plusieurs facteurs, notamment la taille du mur, le type de coffrage utilisé (banches traditionnelles ou blocs à bancher), la main-d'œuvre et la durée de location du matériel.
À titre indicatif, pour un mur de 2,70 m de hauteur, 6 m de longueur et 25 cm d'épaisseur (volume de 4,05 m³), le coût du béton seul varierait entre 450 et 900 €. L'ajout de la location de banches traditionnelles sur 28 jours pourrait porter le coût total (hors main-d'œuvre) à environ 1000 à 1500 €. L'utilisation de blocs à bancher pour le même mur réduirait le coût estimé à 700-1200 €, sans inclure les fondations indispensables.
Banches SATECO 1015 BOX RS | Solution Chantier
En résumé, le mur banché est une technique de construction robuste et polyvalente, offrant une excellente durabilité et de bonnes performances structurelles. Sa mise en œuvre, bien que nécessitant rigueur et respect des consignes de sécurité, permet de réaliser des ouvrages solides et variés, adaptés aux exigences techniques et architecturales modernes.
