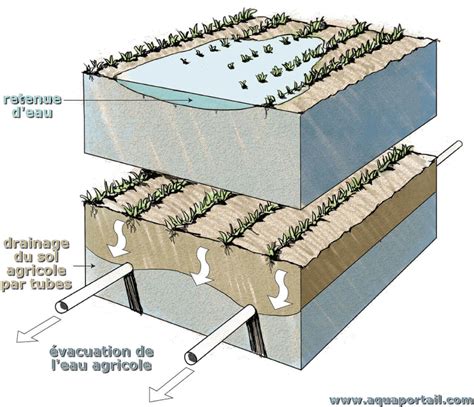

L'installation d'un système de drainage extérieur, tel qu'un caniveau, est une étape cruciale pour la protection des aménagements et la prévention des désagréments liés à l'excès d'eau. Que ce soit pour une terrasse, une allée, un jardin ou les abords d'un garage, le choix et le dimensionnement adéquat du caniveau garantissent une évacuation optimale des eaux pluviales. De nombreux facteurs entrent en jeu, allant de la pluviométrie locale à la nature du terrain, en passant par la résistance mécanique requise et l'esthétique souhaitée. Ce guide détaille les aspects essentiels du calcul hydraulique des caniveaux, en mettant l'accent sur les solutions modernes en plastique PEHD, tout en considérant les normes et les meilleures pratiques de mise en œuvre.
Critères Essentiels pour le Choix d'un Caniveau Extérieur
Avant toute installation, une analyse approfondie des besoins et des contraintes spécifiques au site est primordiale. Le dimensionnement hydraulique des caniveaux s'effectue en fonction de la capacité hydraulique souhaitée et se détermine en fonction de plusieurs facteurs interdépendants.
Capacité Hydraulique et Débit d'Évacuation : Dimensionner pour Éviter les Inondations
La capacité de drainage est l'élément fondamental qui détermine le débit d'eau que le système sera capable d'évacuer en conditions réelles, notamment lors de fortes pluies ou d'événements météorologiques exceptionnels. Une mauvaise estimation peut entraîner des débordements, des stagnations d'eau, voire des dégâts structurels aux alentours. Pour cela, plusieurs paramètres doivent être analysés avec précision.
La surface à drainer est le premier paramètre à considérer. Il s'agit de la taille totale de la zone imperméabilisée ou semi-imperméabilisée, comme une terrasse, une allée, un parking ou une cour. Plus cette surface est importante, plus le volume d'eau à recueillir sera conséquent, et donc plus le caniveau devra être dimensionné en conséquence. Il est recommandé de mesurer précisément la surface imperméable pour obtenir une estimation fiable du volume d'eau.
La pluviométrie locale est un autre facteur déterminant. La quantité moyenne et maximale d'eau reçue, souvent exprimée en millimètres par heure (mm/h), doit être prise en compte pour anticiper les pics d'écoulement. Il est conseillé de consulter les données météorologiques locales pour connaître les précipitations maximales attendues. Nous vous recommandons d'augmenter la largeur des caniveaux si le chantier se situe dans une zone ayant des précipitations intenses localement.
La pente naturelle ou préparée du terrain joue un rôle crucial dans la facilité d'écoulement de l'eau. Une pente adéquate facilite le ruissellement, évitant que l'eau ne stagne et ne surcharge le canal. Il est recommandé de respecter une pente minimale d'au moins 1% (soit 1 cm de dénivelé par mètre) pour un drainage efficace. Une pente optimale, généralement comprise entre 1% et 3%, assure un bon écoulement sans risques d'érosion ou d'usure prématurée. Dans les zones où la pente naturelle est insuffisante, il est souvent nécessaire de la créer artificiellement lors de la préparation du terrain.
Le coefficient de ruissellement est également à intégrer dans le calcul. Selon la nature du sol et du revêtement (végétalisé, bétonné, pavé), ce coefficient donne une estimation du volume réel de ruissellement qui parviendra dans le caniveau. Par exemple, une allée bétonnée générera un ruissellement plus important qu'une surface engazonnée. Adapter ce coefficient selon le type de revêtement et de sol est essentiel pour une estimation précise.
En résumé, pour un drainage efficace, une étude préalable précise et adaptée au contexte du lieu d'implantation est nécessaire.
| Paramètre | Impact sur le dimensionnement | Recommandations |
|---|---|---|
| Surface à drainer (m²) | Volume d’eau à traiter | Mesurer précisément la surface imperméable |
| Pluviométrie (mm/h) | Débit maximal attendu | Consulter les données météorologiques locales |
| Pente (%) | Facilite l’écoulement | Respecter une pente minimale d’au moins 1% |
| Coefficient de ruissellement | Quantité d’eau ruisselante | Adapter selon le type de revêtement et sol |
Résistance Mécanique selon l’Usage : Adaptation aux Charges et Trafic
Au-delà de la capacité hydraulique, il est indispensable de considérer la résistance mécanique du caniveau, déterminée par la charge statique et dynamique qu'il devra supporter. Le classement suivant, défini par la norme NF EN 1433, catégorise les caniveaux selon leur aptitude à subir différents types de trafic :
- Classe A15 : Réservée aux zones piétonnes ou cyclistes. Elle convient parfaitement aux entrées de garage pour un usage occasionnel, aux terrasses, ou aux abords de piscine. Sa charge maximale admissible est de 15 kN.
- Classe B125 : Adaptée aux parkings privés et aux allées peu fréquentées par des véhicules légers, permettant un usage polyvalent. La charge maximale est de 125 kN.
- Classe C250 et D400 : Ces classes supportent un trafic modéré à intensif, comme les trottoirs, les zones commerciales, ou les voies de circulation légère. Les charges maximales sont respectivement de 250 kN et 400 kN.
- Classe E600 et F900 : Destinées aux zones industrielles ou aux voies empruntées par des engins lourds et des véhicules de grande capacité (camions, engins de chantier, zones portuaires, aérodromes). Elles garantissent une solidité maximale, avec des charges admissibles de 600 kN et 900 kN respectivement.
Un exemple clair est celui d'un caniveau installé devant un garage fréquemment utilisé par des voitures familiales. Un modèle A15 serait trop fragile et risquerait de se fissurer ou de se briser sous le poids des véhicules. Il faudrait privilégier au minimum un modèle B125 pour garantir durabilité et sécurité. À l'inverse, pour une simple terrasse piétonne, un modèle A15 sera suffisant, évitant ainsi des coûts inutilement élevés et un surdimensionnement.
La résistance mécanique s'adapte aussi à la profondeur et à la largeur du caniveau, car ces dimensions influencent sa solidité et sa capacité à se maintenir face aux contraintes quotidiennes.
| Classe de résistance | Usage recommandé | Charge maximale (kN) |
|---|---|---|
| A15 | Piétons, cyclistes | 15 |
| B125 | Véhicules légers, parkings privés | 125 |
| C250 | Zones commerciales, trottoirs | 250 |
| D400 | Voies de circulation, routes légères | 400 |
| E600 | Zones industrielles, engins lourds | 600 |
| F900 | Zones militaires, aérodromes, très fortes charges | 900 |
Compatibilité avec l’Environnement d’Installation : Esthétique et Fonctionnalité
Le choix d'un caniveau ne se limite pas à sa fonction première d'évacuation d'eau. Une intégration harmonieuse dans l'environnement extérieur est souvent une priorité, tant pour les particuliers que pour les professionnels. La palette de modèles disponibles aujourd'hui permet de ne plus sacrifier l'aspect esthétique au profit du fonctionnel.
Plusieurs critères influencent notamment cette compatibilité :
- Forme et design : Les caniveaux à fente sont plébiscités pour leur discrétion, offrant une intégration quasi invisible dans le revêtement. Les caniveaux à grille, quant à eux, sont souvent plus visibles mais peuvent offrir une meilleure protection contre l'introduction de gros débris.
- Matériaux des grilles : Le choix des matériaux pour les grilles est vaste et dépend de l'esthétique recherchée et de la résistance nécessaire. L'acier inoxydable offre un look moderne et une excellente résistance à la corrosion. Le plastique renforcé est une option légère et durable. La fonte, bien que plus lourde, garantit une robustesse exceptionnelle pour les zones à forte circulation.
- Système de fixation : Il assure la stabilité du caniveau et évite les déplacements ou soulèvements dus à la circulation, aux variations climatiques ou aux cycles de gel/dégel.
- Facilité d'entretien : Les caniveaux équipés de grilles amovibles ou de systèmes de double fonction (grille et trappe d'accès) facilitent grandement le nettoyage et prolongent la durée de vie de l'installation en prévenant les obstructions.
Le système Connecto Invisible de Nicoll illustre parfaitement l'alliance entre performance hydraulique et intégration esthétique. La grille devient totalement invisible sous le revêtement de sol (dalles, carrelage, pierre naturelle), sans compromis pour l'évacuation efficace de l'eau.
Il est également important de prendre en considération l'accessibilité pour les personnes à mobilité réduite (PMR) et la sécurité pour les pieds nus, notamment autour des piscines et des terrasses. Des fentes étroites et sécurisées, conformes aux normes en vigueur, évitent les accidents tout en garantissant un drainage performant.
| Critère | Importance | Exemple/Remarque |
|---|---|---|
| Design et forme | Haute | Caniveaux à fente pour discrétion maximale |
| Matériau des grilles | Moyenne | Acier inox, plastique renforcé, fonte |
| Système de fixation | Haute | Maintien stable, évite soulèvements |
| Facilité d’entretien | Élevée | Grilles accessibles, double fonction trappe |
| Normes PMR et pieds nus | Indispensable | Fentes étroites sécurisées |
Les Matériaux pour Caniveaux Extérieurs : PEHD vs Autres Options
Le choix du matériau pour la fabrication des corps de caniveaux est déterminant pour leur durabilité, leur facilité d'installation et leur performance globale. Le PEHD (Polyéthylène Haute Densité) s'est imposé comme une solution de premier choix pour de nombreuses applications.
PEHD vs Béton : Avantages et Inconvénients
Le PEHD s'impose comme un matériau de choix pour la fabrication modulaire des caniveaux extérieurs, notamment grâce à sa légèreté et sa résistance à la corrosion. À l'inverse, les caniveaux en béton restent plébiscités pour leur robustesse, spécialement dans les zones fortement sollicitées.
| Critère | PEHD | Béton |
|---|---|---|
| Poids | Très léger | Lourd |
| Durabilité | Bonne, résistant à la corrosion | Excellente, mais sensible au gel/dégel |
| Résistance à la corrosion | Excellente | Sensible aux agents chimiques et au gel |
| Coût | Abordable à l'achat et à l'installation | Plus élevé à l'achat et à la pose |
| Facilité de pose | Simple et rapide | Complexe, peut nécessiter des engins |
| Esthétique | Moderne, design varié, intégration discrète | Traditionnel, s'intègre dans une ambiance rustique |
Le PEHD est significativement plus léger que le béton, ce qui simplifie grandement la manutention et la pose, réduisant ainsi les coûts de main-d'œuvre et le recours à des équipements lourds. Sa résistance à la corrosion et aux agents chimiques le rend particulièrement adapté aux environnements humides ou exposés. Bien que le béton offre une résistance mécanique brute supérieure, il est sensible aux cycles de gel/dégel et peut se fissurer dans le temps.
PEHD vs Acier Galvanisé : Comparatif
Le choix entre PEHD et acier galvanisé dépend souvent des exigences spécifiques d'usage. L'acier offre une très bonne résistance mécanique et un aspect industriel, tandis que le plastique haute densité privilégie la légèreté et la résistance à la corrosion.
| Critère | PEHD | Acier Galvanisé |
|---|---|---|
| Corrosion | Insensible à la rouille | Peut s'altérer avec le temps malgré la galvanisation |
| Maintenance | Très peu d'entretien requis | Contrôle régulier nécessaire pour prévenir l'oxydation |
| Résistance mécanique | Adapté à un usage résidentiel/zones peu sollicitées | Adapté aux environnements à charge lourde/industriels |
| Coût | Souvent plus économique à installation égale | Peut être plus coûteux selon la qualité et l'épaisseur |
Le PEHD est insensible à la rouille, ce qui garantit une longévité accrue dans les environnements humides. L'acier galvanisé, bien que protégé, peut s'altérer sur la durée, nécessitant un entretien régulier pour prévenir l'oxydation. Pour les zones à trafic léger à moyen, le PEHD représente souvent un meilleur équilibre entre coût, durabilité et praticité.
Analyse Coût/Bénéfice sur 20 ans : Durabilité et Rentabilité
Choisir un caniveau en plastique PEHD, béton ou acier doit prendre en compte non seulement le prix d'achat initial, mais aussi la durée de vie, les coûts d'entretien et les risques de remplacement. Un panorama sur 20 années donne un éclairage pertinent :
- PEHD : Coût initial faible, faible entretien, durée de vie moyenne à longue (20-25 ans), renouvellement possible après deux décennies.
- Béton : Coût plus élevé, entretien limité mais pose technique, durée de vie très longue (30-50 ans), adapté aux zones à fort trafic.
- Acier galvanisé : Coût moyen, entretien régulier, durée de vie variable en fonction de l'exposition (20-30 ans), bonne résistance mécanique.
Pour un particulier ou un professionnel cherchant un bon équilibre entre prix, durabilité et praticité, le choix du PEHD se révèle judicieux dans la majorité des cas, notamment pour des zones à trafic léger à moyen. Les systèmes en plastique haute résistance (PEHD) offrent une excellente robustesse tout en conservant légèreté et facilité de manipulation.
Dimensionnement et Calcul Hydraulique pour un Choix Optimal
Un dimensionnement précis est la clé d'un système de drainage performant et économique. L'objectif est d'assurer une évacuation adéquate des eaux pluviales sans surdimensionnement coûteux ni sous-dimensionnement risquant l'engorgement.
Méthode de Calcul du Débit et Volume d’Eau à Évacuer
Évaluer précisément le débit d'eau à évacuer permet d'éviter un sous-dimensionnement ou un surcoût. La méthode classique repose sur le calcul suivant :
Q = P × A × C
Où :
- Q : débit à évacuer (en m³/s)
- P : pluviométrie maximale (en mm/s, par exemple 30 mm/h = 0.0000083 m/s)
- A : surface à drainer (en m²)
- C : coefficient de ruissellement (sans unité, généralement entre 0.2 pour les surfaces végétalisées et 0.9 pour les surfaces bétonnées ou pavées).
Exemple concret : Pour une terrasse de 30 m² dans une région où la pluviométrie maximale est de 30 mm/h (soit 0.0000083 m/s), avec un coefficient de ruissellement de 0.9 (surface bétonnée), on obtient :Q = 0.0000083 m/s × 30 m² × 0.9 = 0.0002241 m³/s.Ce débit équivaut à 0.2241 litres par seconde, soit environ 806 litres par heure. Ce calcul permet de déterminer la section intérieure nécessaire du caniveau pour évacuer le volume sans risque d'engorgement, en tenant compte des vitesses d'écoulement et des pertes de charge.
Il est important de noter que le débit brut calculé doit parfois être corrigé en fonction de la longueur du plus long chemin hydraulique, notamment si des regards ou des changements de direction sont présents.
Choix de la Section selon la Surface à Drainer
La largeur et la profondeur du caniveau sont dimensionnées en fonction du volume calculé. Une règle générale peut être suivie :
- Terrains jusqu'à 50 m² : largeur intérieure d'environ 100 mm.
- Entre 50 et 100 m² : largeur intérieure d'environ 130-150 mm.
- Au-delà de 100 m² : prévoir 200 mm voire plus, en fonction du débit attendu et de la pente.
Cette adaptation permet d'optimiser le coût tout en garantissant un drainage sans faille. Un caniveau plus profond tolère un plus grand volume d'eau avant saturation.
Pente Minimale et Optimale : Garantir un Écoulement Naturel
Le respect de la pente joue un rôle clé dans l'efficacité du caniveau. Une pente insuffisante peut provoquer stagnation, dépôts et obstructions, tandis qu'une pente trop forte peut générer un débit trop rapide, risquant l'érosion du fond de caniveau ou du support.
- Pente minimale : 1% (soit 1 cm de dénivelé par mètre) est recommandée comme seuil pour un drainage efficace.
- Pente optimale : Entre 1% et 3% assure un bon écoulement sans risques d'usure prématurée.
Dans les zones à forte pente naturelle, il est important de s'assurer que la vitesse d'écoulement ne dépasse pas 4 m/s, afin d'éviter la dégradation du matériau. Dans certains cas, des dispositifs de type brise-jet peuvent être nécessaires. L'autocurage, c'est-à-dire la capacité du caniveau à se nettoyer lui-même grâce à la force de l'eau, est généralement admis pour des vitesses supérieures à 1 m/s. Les vitesses trop faibles (inférieures à 0.1 m/s à 10% de remplissage) sont à éviter car elles favorisent l'accumulation de débris.
| Aspect | Valeur recommandée | Conséquences d’un mauvais choix |
|---|---|---|
| Pente minimale | 1% | Risque de stagnation d’eau, encrassement |
| Pente optimale | 1-3% | Drainage efficace, durée de vie prolongée |
| Excès de pente | Supérieur à 5% | Érosion, usure accélérée, bruit d’écoulement |
1 minute, 1 astuce - Comment calculer une pente facilement ?
Installation et Mise en Œuvre des Caniveaux en Plastique PEHD
La performance d'un système de drainage dépend autant de la qualité du matériel que de la rigueur de sa mise en œuvre. Une installation soignée garantit la longévité et l'efficacité du système.
Préparation du Support : Fondation Stable et Drainante
Une installation réussie débute toujours par une préparation méticuleuse du support. Celui-ci doit être stable, nivelé et offrir un bon drainage pour éviter toute accumulation d'eau sous le caniveau. La procédure type inclut :
- Le décapage : Retirer la couche végétale ou tout matériau instable sur la zone d'installation.
- La mise en place d'un lit de grave ou de sable compacté : Cette couche assure la planéité et la stabilité de la fondation.
- Le contrôle précis de la pente : Utiliser un niveau laser ou une règle de maçon pour s'assurer que la pente est conforme aux calculs hydrauliques.
- La création d'une rigole ou tranchée : La largeur de celle-ci doit être adaptée à celle du caniveau, plus un espace suffisant pour le remblaiement.
Cette assise garantit le maintien du caniveau en place, évitant les affaissements ou déformations ultérieures sous l'effet du trafic ou des variations climatiques. Dans les zones exposées aux fortes charges (véhicules lourds), la préparation du sol pourra être renforcée avec un béton de propreté (béton de classe C16/20 minimum) d'environ 10 cm d'épaisseur.
Techniques d’Assemblage : Modularité et Étanchéité
Le PEHD favorise des installations modulaires grâce à ses corps de caniveaux souvent emboîtables, facilitant l'assemblage et l'adaptation sur chantier. Les principales étapes et astuces comprennent :
- Emboîtement mâle/femelle : Les éléments s'emboîtent pour assurer un positionnement précis et une continuité hydraulique parfaite entre les modules.
- Collage ou joints d'étanchéité : Pour renforcer l'étanchéité entre les modules, un collage à la colle PVC ou l'utilisation de joints spécifiques peut être appliqué, surtout dans les zones où une étanchéité parfaite est requise.
- Pose des grilles : Les grilles, souvent clipsables ou vissées, sont fixées solidement au corps du caniveau. Leur pose est généralement simple et rapide, facilitant également le nettoyage ultérieur.
- Intégration des sorties d'eaux pluviales : Il est primordial de prévoir et de connecter correctement les sorties d'eaux pluviales conformément au plan de drainage, en utilisant les accessoires adaptés (coudes, rehausses, etc.).
Cette modularité permet d'adapter la longueur des caniveaux sur le terrain, en évitant les découpes coûteuses et en réduisant les temps de mise en œuvre. Des systèmes comme le Connecto de Nicoll offrent une grande rapidité d'installation et une compatibilité avec de nombreux revêtements.
Regards et Jonctions : Points Clés du Réseau

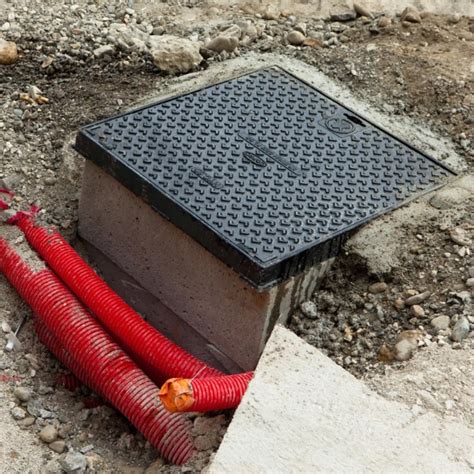

Pour assurer un fonctionnement optimal du système de drainage, l'intégration de regards est essentielle. Ces éléments permettent la jonction des réseaux enterrés, la connexion avec les descentes de gouttière ou le recueil des eaux de ruissellement avant leur évacuation. Les regards PVC sont particulièrement adaptés pour leur légèreté et leur facilité de mise en œuvre. Ils doivent être dimensionnés pour permettre un accès aisé au réseau pour l'inspection et le nettoyage, et leur positionnement doit être stratégique pour éviter tout engorgement.
L'Importance du Conseil Professionnel
Face à la diversité des solutions et des contraintes techniques, l'accompagnement par des professionnels est un atout majeur. Des entreprises comme ACO mettent à disposition leur expertise pour aider les négociants, architectes, bureaux d'études ou entrepreneurs à trouver la solution la plus adaptée à chaque problématique de drainage. Un conseil sur mesure permet d'optimiser le choix des équipements, d'anticiper les contraintes et, in fine, d'économiser du temps et de l'argent. Des conseillers professionnels assurent une assistance optimale, de la conception à l'exécution, garantissant ainsi la performance et la durabilité de l'installation.
Nicoll, par exemple, propose une gamme étendue de caniveaux extérieurs en plastique, accompagnés de conseils avisés pour orienter le choix du consommateur. L'entreprise souligne l'importance de prendre en compte la région d'installation, la quantité d'eau à évacuer, ainsi que les aspects esthétiques pour s'adapter parfaitement à tous les environnements.
Les systèmes innovants, tels que le Multiline Seal in de ACO, avec leur profil en V, améliorent non seulement la capacité d'évacuation mais aussi l'effet autonettoyant, particulièrement bénéfique lors de faibles précipitations. Ce principe d'écoulement, inspiré des profils ovoïdes utilisés dans la technique d'évacuation des eaux usées, prouve son efficacité pour maintenir le système propre et performant sur le long terme.
En conclusion, le calcul hydraulique des caniveaux est une démarche technique qui requiert une compréhension approfondie des principes de l'hydraulique, des propriétés des matériaux et des contraintes spécifiques à chaque projet. Le choix d'un caniveau adapté, qu'il soit en plastique PEHD, en béton ou en acier, et sa mise en œuvre rigoureuse sont les garants d'un système de drainage efficace et durable, protégeant ainsi les infrastructures contre les dégâts des eaux.
