La conception et l'entretien d'une tuyauterie de piscine sont des éléments cruciaux pour assurer un fonctionnement optimal du système de filtration et, par extension, la qualité de l'eau du bassin. Parmi les nombreux facteurs qui peuvent affecter la performance hydraulique, la présence de coudes dans le réseau est souvent une source de préoccupation. Ces changements de direction, bien qu'essentiels pour acheminer l'eau selon un parcours défini, introduisent des "pertes de charge" qui peuvent avoir des conséquences significatives sur le débit, la pression et l'efficacité globale du système. Comprendre ces phénomènes est la clé pour diagnostiquer les problèmes d'aspiration, prévenir les algues récurrentes et garantir une piscine saine et agréable.
Les Pertes de Charge : Un Phénomène Physique Inhérent

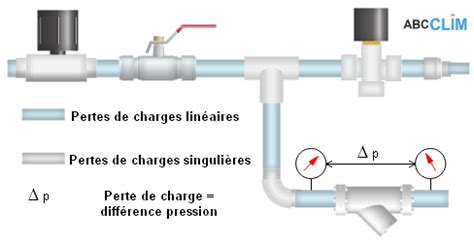

La perte de charge est un phénomène physique fondamental qui se produit dans tout circuit hydraulique, y compris celui d'une piscine. Elle se définit comme une diminution de l'énergie de l'eau, se traduisant par une baisse de pression et, par conséquent, de débit. Cette perte est induite par la résistance que l'eau rencontre lors de son parcours. Dans une tuyauterie de piscine, plusieurs types de pertes de charge peuvent être distingués :
- Pertes de Charge Linéaires : Elles sont dues aux frottements de l'eau sur les parois internes des canalisations. Plus la canalisation est longue et étroite, et plus la vitesse de l'eau est élevée, plus ces pertes sont importantes. Le calcul de ces pertes se fait généralement à l'aide de l'abaque de DARIES, en prenant en compte la vitesse de l'eau et le débit réel dans la canalisation. La valeur obtenue correspond à la perte de charge pour un mètre de canalisation.
- Pertes de Charge Singulières : Elles sont liées aux obstacles que l'eau rencontre lors de son trajet. Cela inclut les coudes, les tés, les vannes, les réducteurs, mais aussi les équipements tels que le filtre, la pompe à chaleur, ou le système de traitement de l'eau. Chaque élément du circuit a sa propre courbe de pertes de charge.
- Pertes de Charge Gravitationnelles : Elles découlent de la différence de hauteur entre le niveau de l'eau de la piscine et l'axe d'aspiration de la pompe de filtration. Bien que moins directement liées aux coudes, elles contribuent au bilan global des pertes de charge.
L'ensemble de ces pertes de charge s'accumule le long du circuit. Une installation simple, avec des canalisations courtes et peu d'équipements, induira naturellement moins de pertes de charge qu'une installation complexe avec de nombreux coudes et de longs trajets.
L'Impact Spécifique des Coudes : Géométrie et Frottements
Les coudes sont des éléments particulièrement propices à générer des pertes de charge singulières. Leur rôle est de dévier le flux d'eau, ce qui entraîne une perturbation du mouvement laminaire (ordonné) de l'eau, créant des turbulences et des remous. Ces turbulences augmentent la résistance au passage de l'eau, dissipant ainsi de l'énergie.
La nature et la géométrie du coude jouent un rôle déterminant dans l'ampleur des pertes de charge :
- Coudes à 90 degrés : Ce sont les plus couramment utilisés dans les installations de piscine. Ils provoquent une déviation significative du flux et, par conséquent, des pertes de charge importantes. Il est estimé qu'un coude à 90 degrés peut engendrer une perte de charge équivalente à plusieurs mètres de tuyauterie droite.
- Coudes à Rayon Long : Contrairement aux coudes "courts" à 90 degrés, les coudes à rayon long permettent une déviation plus progressive du flux d'eau. Cette transition douce réduit considérablement les turbulences et, par conséquent, les pertes de charge associées. Dans les situations où des changements de direction sont inévitables, l'utilisation de coudes à rayon long est fortement recommandée pour minimiser l'impact sur le système hydraulique.
- Coudes à 45 degrés : Ils provoquent une déviation moins prononcée que les coudes à 90 degrés, engendrant donc des pertes de charge moindres.
L'accumulation de nombreux coudes dans un circuit, même s'ils sont à rayon long, peut rapidement devenir problématique. Chaque coude s'ajoute aux pertes de charge existantes, augmentant la demande de pression sur la pompe. Si le nombre de coudes est excessif, le débit réel de la pompe peut être drastiquement réduit, compromettant l'efficacité de la filtration.
Le Diamètre des Tuyauteries : Un Facteur Déterminant

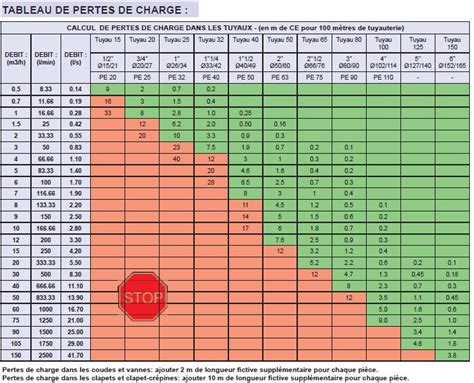

Le diamètre des canalisations est un autre facteur essentiel qui interagit directement avec les pertes de charge et le débit. L'adage "plus c'est gros, mieux c'est" trouve ici une application pertinente, mais avec des nuances importantes.
- Tuyaux de Diamètre Inférieur (ex: 50 mm) : Dans un tuyau de 50 mm, la vitesse de l'eau est nécessairement plus élevée pour un débit donné par rapport à un tuyau de 63 mm. Cette vitesse accrue augmente considérablement les frottements sur les parois (pertes de charge linéaires) et amplifie les turbulences aux changements de direction (pertes de charge singulières). Il est généralement admis qu'il ne faut pas dépasser un débit de 14 m³/h dans un tuyau de 50 mm pour éviter des vitesses d'écoulement trop importantes, qui peuvent même causer des problèmes d'écoulement le long de la tuyauterie. Les pertes de charge pour un tuyau de 50 mm sont significativement plus élevées, par exemple, environ 0.4 bar par 10 mètres, contre 0.1 bar pour un tuyau de 63 mm.
- Tuyaux de Diamètre Supérieur (ex: 63 mm) : Un diamètre plus important permet à l'eau de circuler à une vitesse plus faible pour un débit identique. Cela réduit les frottements et les turbulences, entraînant des pertes de charge nettement moindres. L'utilisation de tuyaux de 63 mm est donc fortement conseillée pour les circuits de piscine, en particulier pour les aspirations qui sont plus sensibles aux pertes de charge.
La décision de réduire le diamètre des tuyauteries, comme cela a été le cas dans l'une des situations décrites, peut avoir des conséquences désastreuses sur les performances hydrauliques. L'ajout de plusieurs coudes à 90 degrés sur un circuit déjà sous-dimensionné accentue le problème de manière exponentielle.
Conséquences d'une Tuyauterie Mal Conçue
Une tuyauterie de piscine mal conçue, notamment en raison d'un nombre excessif de coudes, d'un diamètre insuffisant, ou d'une combinaison des deux, peut entraîner une série de problèmes, affectant directement la qualité de l'eau et le confort d'utilisation de la piscine.
Problèmes d'Aspiration et d'Amorçage
La boucle formée par la tuyauterie au niveau d'un regard, comme dans le cas initialement décrit, peut potentiellement causer des problèmes d'aspiration. Si cette boucle crée une résistance trop importante, la pompe peut avoir du mal à s'amorcer, c'est-à-dire à remplir son corps de pompe avec de l'eau avant de pouvoir la propulser. Une fois le circuit en eau et le système fonctionnel, l'impact sur le débit peut être moins perceptible lors d'une utilisation normale, mais l'amorçage initial peut s'avérer plus laborieux. L'inquiétude concernant un problème d'aspiration n'est donc pas infondée, surtout si la boucle est significative ou si d'autres éléments du circuit contribuent déjà à des pertes de charge importantes.
Comment ré-amorcer une pompe de filtration de piscine ?
Réduction du Débit et de l'Efficacité de Filtration
La conséquence la plus directe d'un excès de pertes de charge est une réduction du débit réel de la pompe. Une pompe peut avoir un débit théorique élevé, mais si le circuit hydraulique oppose une résistance trop forte, le débit effectif sera bien inférieur. Cela signifie que le volume d'eau passant par le filtre par unité de temps est insuffisant pour assurer un nettoyage adéquat du bassin.
- Filtration Inefficace : Un débit trop faible ne permet pas d'éliminer efficacement les impuretés, les débris et les micro-organismes présents dans l'eau.
- Problèmes d'Algues : Une mauvaise circulation de l'eau et une filtration insuffisante créent des zones stagnantes où les algues peuvent proliférer. Même avec un traitement chimique adéquat, si l'eau ne circule pas correctement, les désinfectants ne peuvent pas atteindre toutes les zones du bassin, favorisant ainsi les infections algales. C'est un problème récurrent mentionné par une utilisatrice confrontée à des algues persistantes malgré un pH équilibré et une filtration prolongée.
- Déséquilibrage des Buses de Refoulement : Les pertes de charge importantes peuvent également entraîner un déséquilibrage des buses de refoulement, affectant la bonne répartition de l'eau traitée dans le bassin.
Surconsommation d'Énergie
Pour tenter de compenser les pertes de charge et d'atteindre le débit souhaité, la pompe peut être amenée à fonctionner plus longtemps ou à une puissance plus élevée. Cela se traduit par une surconsommation d'électricité, augmentant les coûts d'exploitation de la piscine. Dans certains cas extrêmes, la pompe peut fonctionner en permanence (24h/24) sans pour autant résoudre le problème de qualité de l'eau, comme le rapporte une utilisatrice.
Usure Prématurée de l'Équipement
Une pompe qui doit constamment lutter contre une résistance hydraulique excessive peut subir une usure prématurée de ses composants, notamment de son moteur.
Optimisation et Solutions
Face aux problèmes engendrés par une tuyauterie mal conçue, plusieurs solutions peuvent être envisagées, allant de modifications mineures à des refontes plus importantes du système.
Mesurer le Débit Réel

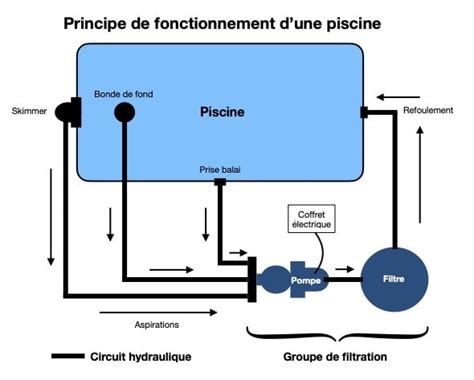

Avant de prendre des décisions radicales, il est essentiel de quantifier l'ampleur du problème. Mesurer le débit réel de la pompe est une étape cruciale. Bien que cela puisse sembler complexe, une méthode simple consiste à débrancher la sortie de la pompe et à mesurer le temps qu'il faut pour remplir un récipient de volume connu (par exemple, une poubelle). En calculant le volume rempli par unité de temps, on obtient le débit réel. Il est ensuite possible de comparer ce débit à la courbe de performance de la pompe (débit/pression) et aux pertes de charge estimées du circuit.
Solutions pour Réduire les Pertes de Charge
- Augmenter le Diamètre des Tuyauteries : C'est souvent la solution la plus efficace à long terme. Passer de tuyaux de 50 mm à 63 mm, en particulier pour les lignes d'aspiration et de refoulement principales, réduira drastiquement les pertes de charge linéaires et permettra des débits plus importants.
- Minimiser le Nombre de Coudes : Repenser le tracé de la tuyauterie pour réduire au maximum le nombre de changements de direction.
- Utiliser des Coudes à Rayon Long : Lorsque des changements de direction sont inévitables, privilégier les coudes à rayon long aux coudes courts à 90 degrés.
- Réduire la Longueur des Tuyauteries : Placer le local technique au plus près de la piscine permet de raccourcir les trajets des canalisations, diminuant ainsi les pertes de charge linéaires.
Aménagement du Local Technique
Dans certains cas, il peut être nécessaire de repenser l'emplacement du local technique.
- Local Technique Proche de la Piscine : Comme mentionné, rapprocher le local technique de la piscine réduit la longueur des tuyauteries et donc les pertes de charge.
- Placer la Pompe au Niveau du Regard : Si la configuration du terrain le permet, installer la pompe à proximité du regard, voire la piquer directement sur la tuyauterie existante, peut être une solution pour réduire la longueur de la ligne d'aspiration, qui est souvent la plus critique en termes de pertes de charge. Cela implique toutefois de tirer une alimentation électrique jusqu'à cet emplacement, ce qui peut être complexe.
Choix du Matériel de Filtration
Le type de filtre utilisé a également une incidence sur les pertes de charge.
- Filtre à Cartouche vs. Filtre à Sable : Un filtre à cartouche, lorsqu'il est bien dimensionné, peut générer moins de pertes de charge qu'un filtre à sable. De plus, il offre une finesse de filtration souvent supérieure.
- Dimensionnement du Filtre : Il est crucial de choisir un filtre dont le débit nominal est en adéquation avec le débit de la pompe et les pertes de charge du circuit. Un filtre sous-dimensionné occasionnera des pertes de charge excessives.
Pompes à Vitesse Variable
Pour les installations existantes où une refonte complète de la tuyauterie n'est pas envisageable, l'installation d'une pompe à vitesse variable peut être une solution. Ces pompes permettent d'ajuster la vitesse de rotation du moteur en fonction des besoins, réduisant ainsi la consommation d'énergie et les pertes de charge lorsque des débits plus faibles sont suffisants (par exemple, pendant les périodes de filtration prolongée).
Réparation des Fuites
Bien que distinctes des problèmes de conception liés aux coudes, les fuites dans la tuyauterie peuvent aggraver les problèmes de perte de charge et d'aspiration. Une canalisation percée peut être à l'origine de bulles d'air au niveau des buses de refoulement, signe d'une prise d'air qui désamorce la pompe. La localisation et la réparation des fuites sont donc essentielles. Diverses méthodes existent, allant du ruban auto-amalgamant pour les urgences aux manchons de réparation pour les cas plus sérieux, en passant par la colle PVC ou époxy pour les raccords décollés. La préparation du support avant l'application de tout produit de réparation est primordiale pour garantir l'étanchéité.
L'Importance d'une Conception Soignée dès le Départ
L'expérience montre que les problèmes rencontrés avec la tuyauterie de piscine sont souvent le résultat d'une conception qui n'a pas suffisamment pris en compte les principes de l'hydraulique. La tentation de simplifier ou de réduire les coûts lors de la construction peut avoir des conséquences coûteuses et frustrantes à long terme. Les pertes de charge, bien que parfois considérées comme un détail par certains professionnels, représentent une problématique centrale pour garantir un bon débit, une filtration efficace et une eau de piscine saine.
Il est donc primordial, dès la phase de conception, de :
- Calculer les Pertes de Charge : Bien que le calcul exact puisse être complexe, une estimation rigoureuse est nécessaire, surtout pour les projets atypiques.
- Privilégier le Diamètre 63 mm : En particulier pour les lignes d'aspiration et de refoulement principales.
- Minimiser les Coudes : Et privilégier les coudes à rayon long lorsque nécessaire.
- Choisir le Bon Équipement : S'assurer que la pompe et le filtre sont correctement dimensionnés pour le circuit hydraulique.
L'investissement dans une tuyauterie bien conçue dès le départ est un gage de tranquillité d'esprit, d'efficacité et de longévité pour l'ensemble du système de filtration de la piscine. La complexité de ces systèmes hydrauliques, souvent sous-estimée, demande une attention particulière pour éviter les désagréments et les coûts supplémentaires liés aux corrections ultérieures.
