La construction ou la rénovation d'une maison implique de nombreux choix techniques cruciaux pour assurer la solidité, la durabilité et le confort de l'habitation. Parmi ces éléments, le plancher occupe une place centrale. Le système de plancher à poutrelles et entrevous, communément appelé "plancher hourdis", est une solution largement répandue dans la construction individuelle et collective. Sa mise en œuvre, bien que simple dans son principe, requiert une grande rigueur et une compréhension approfondie des spécificités techniques pour éviter tout désordre structurel. Un aspect particulièrement important à maîtriser concerne l'épaisseur minimale de la dalle de compression, qui est le revêtement de béton coulé sur la structure porteuse.

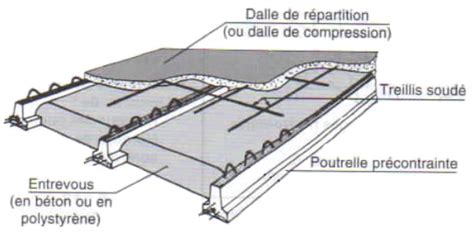

Les Composants Essentiels d'un Plancher Hourdis
Avant d'aborder la question de l'épaisseur de la dalle, il est utile de rappeler les éléments constitutifs d'un plancher hourdis :
Les Poutrelles : Ce sont les éléments porteurs principaux du plancher. Généralement préfabriquées en usine, elles peuvent être en béton armé (BA) ou en béton précontraint (BP). Leur rôle est de supporter les charges et de les transmettre aux appuis (murs porteurs). Elles sont disposées parallèlement, à un entraxe défini par la largeur des entrevous et les contraintes de l'ouvrage.
Les Entrevous (ou Hourdis) : Ces éléments de remplissage sont placés entre les poutrelles. Ils servent de coffrage perdu pour la dalle de compression et contribuent à former la surface porteuse homogène du plancher. Ils existent en divers matériaux : béton, terre cuite, polystyrène expansé (PSE), ou fibre de bois. Certains entrevous isolants bénéficient d'une finition intérieure déjà réalisée.
La Dalle de Compression : C'est la couche de béton armé coulée en œuvre sur l'ensemble des poutrelles et entrevous. Elle a pour rôle de solidariser la structure, de répartir uniformément les charges sur les poutrelles, et de former une surface plane et résistante pour accueillir les revêtements de sol. L'épaisseur de cette dalle est un paramètre déterminant pour la performance globale du plancher.

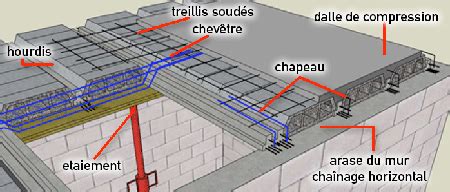

Le Ferraillage Complémentaire : En fonction des configurations et des exigences du chantier, des armatures métalliques supplémentaires (treillis soudés, chaînages, armatures de liaison, chapeaux) sont mises en place pour renforcer la structure, assurer l'enrobage correct des éléments en béton et garantir la liaison avec les éléments porteurs.
L'Importance Cruciale de l'Épaisseur Minimale de la Dalle de Compression
La dalle de compression est la pièce maîtresse qui assure la cohésion et la résistance d'un plancher hourdis. Son épaisseur n'est pas arbitraire ; elle est dictée par des normes techniques précises afin de garantir la sécurité de l'ouvrage. Le NF DTU 23.5, norme de référence pour les planchers à poutrelles en béton, spécifie les prescriptions de mise en œuvre et les critères de choix des matériaux.
L'épaisseur minimale de la dalle de compression dépend de plusieurs facteurs, notamment :
- La nature des entrevous : L'utilisation d'entrevous isolants (en polystyrène, par exemple) peut influencer les exigences concernant l'épaisseur de la dalle.
- La présence de réseaux intégrés : Si des gaines électriques ou des canalisations sont prévues dans la dalle, son épaisseur doit être suffisante pour assurer un enrobage correct de ces éléments, généralement un minimum de 4 cm pour les entrevous résistants et 5 cm pour les autres types. L'incorporation de gaines ou canalisations est interdite pour toute dalle de compression d'épaisseur inférieure ou égale à 5 cm.
- Les charges à reprendre : L'épaisseur est également dimensionnée en fonction des charges d'exploitation prévues pour le plancher (charges permanentes et charges d'exploitation).
En général, l'épaisseur de la dalle de compression est indiquée par le fournisseur des éléments de plancher dans ses préconisations et son plan de pose, en s'appuyant sur l'Avis Technique du procédé utilisé. Pour un plancher hourdis classique, cette épaisseur varie généralement entre 4 et 5 centimètres.
Par exemple, une appellation comme "16+4" pour un plancher hourdis signifie 16 cm de hauteur d'entrevous et 4 cm de dalle de compression, pour une épaisseur structurelle totale d'environ 20 cm. De même, un "12+4" atteint environ 16 cm, et un "20+5" approche les 25 cm. Il est essentiel de respecter ces épaisseurs minimales pour garantir la rigidité et la capacité de charge du plancher.
Les Différents Types de Planchers Hourdis et leurs Implications sur l'Épaisseur
Le système poutrelles et entrevous offre une grande polyvalence, s'adaptant à diverses configurations :
Planchers sur Vide Sanitaire : Ils constituent le premier niveau de plancher d'une construction. L'isolation de ces planchers est primordiale pour le confort thermique et les économies d'énergie. Des systèmes spécifiques, comme l'Equatio VS, intègrent une isolation performante. Les planchers non isolants sur vide sanitaire, comme le Rectoplast VS, sont souvent utilisés pour les garages ou les bâtiments non résidentiels. Dans ces cas, l'épaisseur de la dalle de compression reste conforme aux exigences générales.
Planchers Hauts de Sous-sol (Planchers Intermédiaires) : Séparant le sous-sol du rez-de-chaussée, ces planchers doivent présenter des caractéristiques isolantes et thermiques pour le confort des occupants et la protection contre l'humidité. Des systèmes comme l'Equatio haut de sous-sol combinent performances thermiques et conformité incendie. L'épaisseur de la dalle de compression suit les mêmes règles.
Planchers d'Étage : Ils séparent deux niveaux d'habitation. Outre leurs fonctions structurelles (supporter et répartir les charges), ils doivent répondre à des exigences d'isolation phonique et thermique. Le système Equatio Étage, par exemple, allie les atouts du bois, du béton et du polystyrène. L'épaisseur de la dalle de compression est dimensionnée pour supporter les charges d'un étage habitable, un garage, ou des cloisons maçonnées.
Planchers pour Toiture-Terrasse : Utilisés comme dernier niveau de plancher, ils servent de toit plat. Ils doivent traiter efficacement les ponts thermiques et le point de rosée pour éviter l'apparition de moisissures. L'épaisseur de la dalle de compression est adaptée à cette fonction spécifique.
La Mise en Œuvre : Une Phase Critique
La pose d'un plancher hourdis est une opération qui demande une grande précision. Chaque étape, de la préparation des appuis à la pose des poutrelles et des entrevous, en passant par l'étayage, est fondamentale.
Les Arases d'Appui : Elles constituent le support des poutrelles. Il s'agit d'une couche de mortier parfaitement réglée et lissée de niveau. Les appuis doivent être parfaitement propres.
La Pose des Poutrelles : Elles sont disposées parallèlement, en respectant la portée et les écarts prévus au plan de pose. La manutention doit être soigneuse pour éviter toute déformation. La largeur d'appui du talon sur l'élément porteur est d'au moins 2 cm pour le béton armé et 5 cm pour les autres cas.

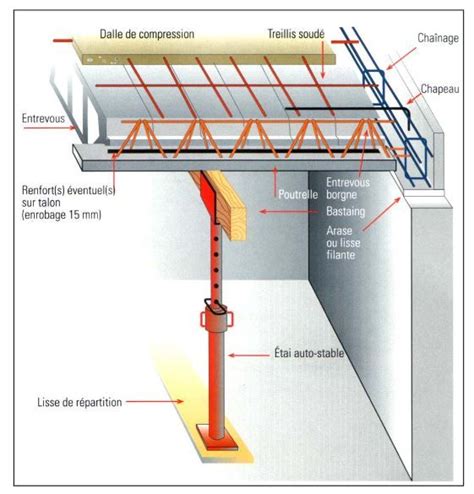

L'Étayage : L'étayage est indispensable pour soutenir le plancher pendant le coulage et le séchage du béton. Il doit être mis en place selon les préconisations du plan de pose, être stable, uniforme et réglé de niveau. Pour les poutrelles en béton armé, les étais sont installés avant leur mise en place. Pour le béton précontraint, ils sont ajustés au contact.
La Pose des Entrevous : Ils se posent entre les poutrelles, serrés entre eux pour éviter tout passage au béton. La largeur d'appui sur la poutrelle est d'au moins 15 mm. Il est possible de marcher sur les entrevous lourds, mais un platelage est recommandé pour les autres. La circulation est interdite sur les zones découpées.
Le Coulage du Béton : Le béton utilisé doit avoir une classe de résistance minimale C25/30. Le plancher doit être humidifié, sauf les poutrelles à treillis métallique. Le coulage s'effectue à partir des appuis vers le milieu des travées, en évitant les surcharges ponctuelles.
L'Enlèvement des Étais : Cette opération peut être envisagée dès 7 jours si le béton le permet. Cependant, la mise en œuvre de revêtements fragiles ou le montage de cloisons ne doit se faire que 30 jours après l'enlèvement des étais.
Les Différentes Méthodes de Fabrication des Poutrelles
Les poutrelles utilisées dans les planchers hourdis sont fabriquées en usine et se déclinent en plusieurs types :
Poutrelles en Béton Armé (BA) : Elles comportent un talon inférieur servant de support aux entrevous, armé de filants métalliques et d'un treillis supérieur.
Poutrelles en Béton Précontraint (BP) : Elles sont fabriquées à partir d'armatures filantes tendues avant le coulage du béton, ce qui leur confère une résistance accrue.
Poutrelles Sans Étai : Certaines poutrelles précontraintes sont conçues pour ne pas nécessiter d'étayage. Cette technique, pratique dans des espaces restreints, doit impérativement être validée par le fabricant ou le bureau d'étude.
Aspects Techniques et Normatifs
Le NF DTU 23.5, publié en mai 2019, est le document normatif de référence pour les planchers à poutrelles en béton. Il couvre les spécifications de mise en œuvre pour une large gamme d'ouvrages courants dans toutes les zones climatiques françaises. Le DTU ne vise pas certains types de planchers, notamment ceux dont l'entraxe entre poutrelles excède 75 cm, ceux soumis à des chocs répétés, ou ceux avec des rupteurs de pont thermique coupant la dalle de compression dans sa totalité.
Les bons gestes en maçonnerie - Plancher poutrelle hourdis
La conception et la réalisation d'un plancher hourdis ne sont pas à la portée du premier venu. Le maçon est un exécutant qui doit suivre à la lettre les indications du fabricant ou du bureau d'étude. Le plan d'exécution, détaillant les produits, leur mise en place, les renforts, les lignes d'étais et les chaînages, est un document essentiel.
Coût et Choix des Matériaux
Le prix d'un plancher hourdis, pose comprise, se situe en moyenne entre 90 et 160 € par m². Ce tarif varie en fonction du type d'entrevous, de l'épaisseur choisie et des contraintes du chantier.
- Hourdis Béton : Solution traditionnelle et souvent la plus économique (90-130 €/m²), idéale pour les vides sanitaires et sous-sols où la solidité prime.
- Hourdis Polystyrène : Plus légers et bons isolants thermiques (100-150 €/m²), couramment utilisés en maison neuve pour limiter les ponts thermiques.
- Hourdis Bois : Moins courants, ils sont utilisés en rénovation ou pour alléger la structure (130-160 €/m²), particulièrement adaptés aux projets nécessitant de préserver les murs existants.
Le choix du béton pour la dalle de compression est également important. Un béton fluidifié S4, éventuellement avec des granulats de petite taille, est recommandé pour une bonne mise en place autour des aciers.
Le Cas Particulier de la Rénovation
En rénovation, la pose d'un plancher hourdis peut présenter des contraintes techniques supplémentaires : adaptation aux dimensions existantes, accès restreint, reprise de murs porteurs. Il est souvent préférable de recourir à des entrevous de coffrage simple (plastique ou fibre de bois). La pose des poutrelles s'effectue par-dessous, à partir de plateformes sécurisées. Les appuis nécessitent une adaptation, souvent par encastrement des poutrelles dans les murs existants, en respectant un niveau d'arase parfait.
Conclusion
L'épaisseur minimale de la dalle de compression d'un plancher hourdis est un paramètre technique essentiel qui garantit la sécurité et la performance structurelle de l'ouvrage. Respecter les normes, suivre les préconisations des fabricants et faire appel à des professionnels qualifiés sont les clés d'une réalisation réussie. Le plancher hourdis, s'il est bien conçu et mis en œuvre, offre une solution robuste, durable et adaptable à une grande variété de projets de construction et de rénovation.
