Le remplacement d'un linteau, qu'il s'agisse d'une rénovation ancienne ou d'une nouvelle construction, est une étape cruciale qui exige une compréhension approfondie des principes de la maçonnerie et de la distribution des charges. Un linteau est un élément structurel essentiel, généralement placé au-dessus des ouvertures telles que les portes et les fenêtres, dont le rôle est de transférer les charges du mur situé au-dessus vers les supports latéraux. L'intervention pour remplacer un linteau, particulièrement sur des structures en parpaing, demande une méthodologie rigoureuse pour garantir la sécurité et la durabilité de l'ouvrage. Ce guide explore les différentes facettes du remplacement de linteau sur parpaing, en abordant les types de linteaux, les techniques de pose, les précautions à prendre et les considérations écologiques.
Comprendre le Rôle et les Types de Linteaux
Avant de se lancer dans le remplacement d'un linteau, il est primordial de comprendre son rôle et les différentes options disponibles. La nature du linteau sera déterminée par la portée de l'ouverture, les charges qu'il doit supporter, la nature du mur et les contraintes esthétiques.
Les Différents Matériaux de Linteaux
Historiquement, le linteau était une simple poutre en bois posée horizontalement entre deux montants verticaux. Aujourd'hui, une variété de matériaux est utilisée, chacun avec ses avantages et inconvénients :
Linteau en Bois : C'est le linteau traditionnel, compatible avec les murs anciens en pierre ou en terre. Il offre une bonne compatibilité hygrométrique et une esthétique appréciée en apparent. Cependant, il est sensible à l'humidité et aux insectes, ses portées sont limitées et il présente un risque de pourriture s'il est mal protégé. Son remplacement nécessite un bois sec, sain et adapté. Dans le bâti ancien, le bois peut être utilisé lorsque le linteau d'origine est sain ou remplacé à l'identique.
Linteau en Pierre : Courant dans les bâtiments anciens en pierre ou en moellons, il supporte des ouvertures modestes à moyennes. Il nécessite des appuis latéraux sur maçonnerie saine et un lit de pose stable. Ses avantages résident dans son esthétique et sa durabilité, mais son poids important, ses portées limitées et sa sensibilité aux fissures si les appuis sont faibles sont des inconvénients notables. Il est particulièrement adapté aux rénovations patrimoniales.
Linteau en Béton Armé : Très courant dans la construction moderne (brique, parpaing, béton), il est conçu pour les ouvertures standard de portes et fenêtres. Il peut être réalisé sur coffrage en place ou utilisé sous forme d'éléments préfabriqués. Il offre une bonne résistance mécanique et est compatible avec les supports modernes. Les inconvénients incluent un poids élevé et un temps de séchage nécessaire pour les linteaux coulés sur place. Il est moins adapté au bâti ancien.
Linteau en Acier (IPN, IPE, HEA, HEB) : L'appellation de poutre IPN remplace la dénomination "poutrelle en I à ailes inclinées laminées à chaud". L'acier est utilisé pour des ouvertures nécessitant une grande résistance mécanique et des portées larges. Il est idéal pour les reprises lourdes et les grandes portées. Son esthétique brute et le risque de corrosion s'il n'est pas protégé sont des points à considérer. La pose d'un linteau en acier nécessite des encoches dans la maçonnerie, des appuis latéraux solides et un étaiement obligatoire. En raison de leurs dimensions, les poutres acier nécessitent souvent des moyens de levage adaptés.
Linteaux Monoblocs : Ces poutres sont constituées d'une seule pièce, qu'elle soit en bois, en acier ou en béton. Ils peuvent représenter un poids important, nécessitant parfois des engins de chantier pour leur mise en place. Les "maxi linteaux monomur" se distinguent par une pose sans étai, rapide et économique. Pour les linteaux monolithes en terre cuite, aucune fixation sous dalle n'est nécessaire.
L'Usage des Parpaings Alvéolaires et le Béton Coulé

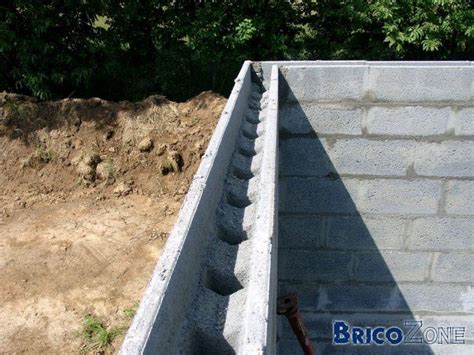

Il est important de noter que le simple remplissage de parpaings alvéolaires classiques de béton ne constitue pas un linteau fonctionnel. Un véritable linteau doit être conçu pour reprendre et distribuer des charges. Parfois, dans le cadre de travaux, des blocs en "U" (parpaings de chaînage) sont utilisés. Ces blocs sont creux et conçus pour être remplis de béton et d'armatures. L'idée est de créer une poutre monolithique intégrée à la maçonnerie.
Lorsqu'un linteau est oublié ou doit être remplacé, il est parfois proposé de réaliser une structure de linteau/poteaux. L'ouverture provisoire est alors traitée comme un "remplissage" non porteur. La question de savoir si le béton coulé dans ces blocs "U" a bien atteint toutes les extrémités est primordiale. Des trous d'évent, présents de chaque côté, servent justement à s'assurer que le béton s'est bien répandu. L'absence de coulures de béton constatées peut soulever des doutes quant à la bonne réalisation du coulage. Il peut être nécessaire d'utiliser un béton spécifique avec des adjuvants pour le fluidifier dans certains cas.
Les Étapes Clés du Remplacement d'un Linteau sur Parpaing
Le remplacement d'un linteau sur un mur en parpaing est une opération qui doit être abordée avec méthode et prudence. Voici les étapes générales :
1. Diagnostic et Préparation
- Évaluation de la Situation : Il faut d'abord déterminer la nature du linteau à remplacer (bois, béton, etc.), sa longueur, sa hauteur, et surtout, les charges qu'il supporte. Cela implique d'examiner la maçonnerie au-dessus de l'ouverture, l'étage éventuel, et la structure du toit. L'examen des plans de l'architecte, s'ils existent, est une étape indispensable.
- Identification des Supports : La qualité de la maçonnerie sur laquelle le linteau repose est déterminante. Si les contraintes d'appui ne dépassent pas une certaine fraction de la résistance à l'écrasement de la maçonnerie, des poteaux en béton ne sont pas toujours nécessaires. Cependant, pour des linteaux de grande portée ou supportant des charges importantes, des poteaux de chaque côté peuvent être requis.

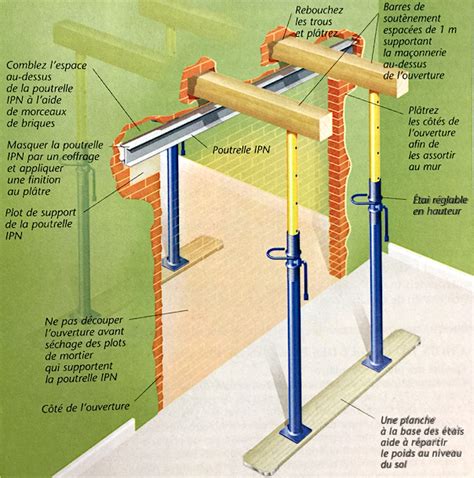

- Sécurité et Étaiement : C'est l'étape la plus critique. Avant toute démolition ou retrait du linteau existant, il est impératif d'étayer solidement la structure au-dessus de l'ouverture. L'étançonnement doit être placé au niveau des chevrons ou des poutres, avec un étançon supplémentaire au centre de la poutre si nécessaire. Des cales martyres doivent être intercalées entre les étais et la structure pour éviter de l'endommager. L'échec de cette étape peut entraîner un effondrement localisé.
Démolition de mur porteur et Pose d’IPN : Budget, délais et pièges à éviter !
2. Démolition du Linteau Existant
- Méthode de Démolition : Selon le matériau du linteau et la nature de la maçonnerie, la démolition peut se faire au marteau et burin pour éviter les vibrations excessives d'un perforateur, surtout si la maçonnerie est fragile ou fissurée. Pour un linteau en bois pourri, le retrait peut être plus simple, mais il faut toujours anticiper le risque d'effondrement.
- Retrait des Débris : Une fois le linteau retiré, il faut nettoyer soigneusement la zone pour préparer la pose du nouveau.
3. Préparation des Zones d'Appui
- Creusement des Encoffrements : Il faut préparer des zones de scellement dans la maçonnerie existante pour assurer un bon ancrage du nouveau linteau. Ces zones doivent être creusées sur une profondeur minimale de 10 cm. L'une des ouvertures peut être agrandie pour créer une zone de retrait facilitant la mise en place du nouveau linteau.
- Nettoyage et Humidification : L'intérieur des cavités doit être soigneusement nettoyé avec une brosse et un aspirateur. La maçonnerie doit être abondamment humidifiée avant d'y insérer le nouveau linteau et le mortier.
4. Pose du Nouveau Linteau
La technique de pose variera en fonction du type de linteau choisi.
- Linteau Béton Armé (coulé sur place) :
- Mise en place du coffrage si nécessaire.
- Installation du ferraillage selon les plans et les charges à supporter.
- Coulage du béton, en s'assurant qu'il remplit bien toutes les cavités et qu'il n'y a pas de bulles d'air.
- Temps de prise avant de retirer les étais.
- Linteau Acier (IPN, etc.) :
- Insérer une extrémité de la poutre dans la zone de scellement la plus profonde, puis emboîter la seconde extrémité dans la réservation prévue.
- Régler la position du linteau IPN afin que ses deux extrémités soient encastrées de la même profondeur.
- Gâcher un mortier pas trop humide (un part de ciment pour trois de sable).
- Remplir les ouvertures et les zones de scellement avec le mortier, en veillant à ce qu'il remplisse parfaitement les cavités. Lisser la surface.
- Une fois le mortier sec, la maçonnerie peut être reconstruite.
- Linteau Préfabriqué (béton, terre cuite) :
- Poser le linteau sur les supports préparés, en s'assurant d'un bon appui sur les deux côtés.
- Pour les linteaux monolithes en terre cuite, aucune fixation sous dalle n'est nécessaire.
5. Reconstitution de la Maçonnerie
- Remontage des Murs : Une fois le nouveau linteau en place et le mortier sec, la maçonnerie au-dessus peut être reconstruite. Si le linteau existant était intégré à la maçonnerie, il faudra retirer les briques ou parpaings du dessus pour pouvoir loger le nouveau linteau, puis remonter la maçonnerie.
- Finition : La maçonnerie de façade peut être retirée et remplacée par de nouvelles briques si nécessaire. Pour la sablière, une semelle de béton peut être coulée après la pose des nouvelles briques.
Considérations Spécifiques pour les Murs en Parpaing
Les murs en parpaing présentent certaines spécificités qui doivent être prises en compte lors du remplacement d'un linteau :
- Homogénéité : Les murs en parpaing sont généralement plus homogènes que les murs en pierre ou en terre. Cela facilite la pose de linteaux en béton armé ou en acier.
- Parpaings Alvéolaires : Les parpaings alvéolaires peuvent être fragiles lors de découpes ou de percements. Il faut être prudent pour ne pas les endommager davantage.
- Blocs en "U" : Comme mentionné précédemment, l'utilisation de blocs en "U" remplit de béton et d'armatures est une technique courante pour créer un linteau intégré. La garantie que le béton a bien rempli l'ensemble du bloc est essentielle.
Aspects Écologiques et Économiques
Dans une démarche de construction et de rénovation durable, le choix des matériaux et des techniques de remplacement de linteau prend une dimension écologique importante.
- Matériaux Locaux et Durables : Privilégier des linteaux fabriqués à partir de ressources locales et produites de manière responsable soutient l'industrie locale et réduit l'impact environnemental lié au transport. Les linteaux en terre cuite, par exemple, peuvent être majoritairement provenant de gisements locaux.
- Efficacité Énergétique : Un linteau efficacement isolant contribue à améliorer l'efficacité énergétique de l'habitat, réduisant ainsi les besoins en chauffage et en climatisation.
- Optimisation des Coûts : Le choix de techniques comme les linteaux monomur sans étai peut réduire les coûts en main-d'œuvre et en temps. Évaluer la nécessité de poteaux en béton est également un facteur d'économie.
Recommandations et Vigilances
- Consulter un Professionnel : Pour toute intervention sur un mur porteur, il est fortement recommandé de consulter un professionnel qualifié en maçonnerie, un ingénieur structure, ou un architecte. Ils pourront évaluer précisément les charges, dimensionner correctement le nouveau linteau et définir la méthode de pose la plus appropriée.
- Vérification du Béton Coulé : Si un linteau est réalisé en remplissant des blocs en "U", il est crucial de s'assurer que le béton a bien atteint toutes les extrémités. Des techniques comme l'utilisation de béton fluide ou l'inspection visuelle par les trous d'évent sont importantes. Un ferroscan peut être envisagé, bien que coûteux pour un particulier, pour vérifier la présence d'armatures.
- Appuis Latéraux Solides : La qualité de la maçonnerie sur laquelle repose le linteau est fondamentale. Des appuis faibles ou fissurés peuvent compromettre la stabilité de l'ensemble.
- Étaiement Obligatoire : Ne jamais négliger l'étape de l'étayage. C'est la garantie de sécurité pendant les travaux.
Le remplacement d'un linteau est une intervention technique qui, si elle est bien exécutée, assure la pérennité et la sécurité de votre structure. Une approche méthodique, le choix judicieux des matériaux et le respect des normes de sécurité sont les clés d'une rénovation réussie. N'hésitez pas à solliciter des devis de maçons professionnels pour réaliser ces travaux dans les meilleures conditions.
