Le béton, matériau de construction fondamental, est susceptible de se dégrader au fil du temps sous l'effet d'une multitude de facteurs. Qu'il s'agisse de bâtiments résidentiels, d'installations industrielles, de châteaux d'eau, de barrages, de ports ou de ponts, les structures en béton jouent un rôle essentiel dans notre vie quotidienne. La préservation de leur intégrité est donc primordiale pour garantir la sécurité des personnes et la durabilité des ouvrages. Freyssinet, acteur majeur dans ce domaine, dispose d'une expertise reconnue pour protéger, réparer, renforcer et entretenir ces structures. Les méthodes et solutions de réparation des structures béton de Freyssinet sont regroupées sous le label Foreva®, offrant des réponses adaptées aux défis de la pathologie du béton.
Comprendre la Dégradation du Béton : Causes et Mécanismes
Comme de nombreux matériaux, le béton peut se dégrader avec le temps en raison d'un certain nombre de facteurs. Cette dégradation, si elle n'est pas traitée, peut compromettre la durabilité ou la sécurité de l'ouvrage. Le béton est par nature un matériau durable, mais cette durabilité varie toutefois dans certaines conditions d'exposition et en fonction du mélange utilisé, de la présence et de l'emplacement d'une armature, ainsi que de sa conception, de sa mise en place, de sa finition, de son durcissement et de sa protection.
Une fois installé, le béton peut être exposé à des abrasions, à des cycles d'humidité, à des cycles de gel et de dégel, à des fluctuations de température, à la corrosion des armatures et à des attaques chimiques, qui entraînent une détérioration et une réduction potentielle de sa durée de vie. Avec la croissance du secteur du béton, les travaux de réparation des structures en béton sont de plus en plus souvent nécessaires.
Parmi les principales causes de dégradation, on retrouve :
- La corrosion des armatures : Dans un béton sain offrant un environnement basique, les armatures sont naturellement passivées. Cependant, les armatures proches de la surface, protégées par le béton d'enrobage, peuvent être soumises, au cours de la vie de l'ouvrage, à un phénomène de corrosion. Cela se produit dès que le front de carbonatation les atteint, ou dès que la quantité de chlorure dans le béton d'enrobage dépasse un seuil critique. Lorsque les armatures s'oxydent, les produits de corrosion qui se forment occupent un volume plus important, ce qui déclenche une fissuration du béton, voire un éclatement et à terme une mise à nu puis une perte de section des armatures.

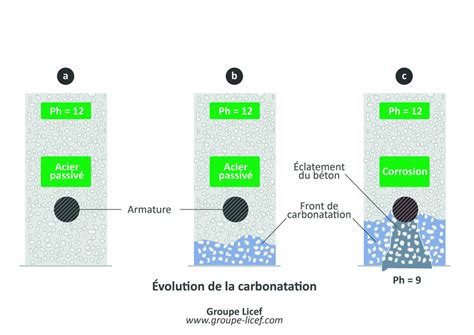

- La carbonatation : Le béton est naturellement alcalin, ce qui protège les armatures de la corrosion. La carbonatation est une réaction chimique qui se produit lorsque le dioxyde de carbone (CO2) de l'air pénètre dans le béton et réagit avec l'hydroxyde de calcium. Cette réaction diminue le pH du béton, affaiblissant ainsi la couche protectrice des armatures et les rendant vulnérables à la corrosion.
- Les chocs mécaniques et l'abrasion : Des impacts directs ou une usure progressive due au frottement peuvent endommager la surface du béton, exposant les armatures ou créant des points faibles.
- Les infiltrations d'eau : L'eau qui s'infiltre dans le béton peut transporter des agents agressifs (sels, acides) et, en cas de cycles de gel/dégel, provoquer des contraintes internes qui fragilisent le matériau.
- Les agents chimiques : L'exposition à des produits chimiques agressifs, tels que les acides, les sels de déneigement ou certains effluents industriels, peut entraîner une dégradation chimique du béton.
- Les défauts de conception ou de construction : Une mise en œuvre inadéquate, un manque d'enrobage des armatures, des joints mal conçus ou des défauts de coulage peuvent prédisposer la structure à des pathologies futures.
- La réaction alcali-granulat (RAG) : Une réaction chimique entre les alcalins du ciment et certains types d'agrégats présents dans le béton peut entraîner une expansion interne et la fissuration de la structure.
Identifier et réparer d'éventuelles dégradations du béton est indispensable pour garantir la sécurité des personnes. C’est une composante essentielle du plan de maintenance des bâtiments et infrastructures, telles que les ponts par exemple, et une exigence de base avant toute application sur les surfaces en béton d’un système complémentaire d’imperméabilisation ou de renforcement.
Diagnostic Approfondi : La Première Étape Cruciale
Réparer correctement une structure en béton impose d'identifier précisément la cause des dégradations et de choisir la bonne stratégie pour y remédier. Cette démarche débute par un examen approfondi de l'état de la structure. La portée de cet examen varie selon l'état perçu de la structure et les objectifs de réparation du propriétaire. Cet examen est réalisé par un ingénieur et vise à documenter et à évaluer les signes de détérioration visibles et dissimulés, la dégradation excessive, les défauts et les dommages, ainsi que la détérioration et la dégradation potentielles dans le futur.
L'établissement de la cause du dommage ou de la détérioration est une étape fondamentale. Cela inclut l'analyse des dommages mécaniques, des défauts de conception ou de construction, l'exposition à des produits chimiques, les cycles de gel et de dégel ou les mouvements thermiques, la corrosion de l'armature en acier causée par une mise en place inadéquate, la carbonatation du béton ou la pénétration de chlorure dans le béton jusqu’à l’armature.
L'évaluation des conditions d'utilisation et de service auxquelles le matériau de réparation du béton est, ou sera, exposé est également primordiale. Enfin, l'établissement des objectifs de la réparation, notamment de la durée de vie souhaitée, permet de définir le cadre de l'intervention.
Les techniques d'évaluation peuvent inclure :
- Inspections visuelles : L'observation directe des surfaces pour identifier les fissures, le décollement, l'écaillage, la corrosion des armatures ou les efflorescences.
- Auscultation : L'utilisation d'outils acoustiques (marteau, sonnette) pour détecter le béton délaminé ou décollé. Cependant, l'auscultation ne permet pas à elle seule de déceler les fissures sous-jacentes, les microfissures, l'étendue de la détérioration ou d'autres défauts internes.
- Méthodes non destructives : L'utilisation de pachomètres pour localiser les armatures, de scléromètres pour évaluer la résistance superficielle du béton, ou de méthodes électrochimiques pour mesurer le potentiel de corrosion des armatures.
- Essais destructifs : Prélèvement d'échantillons de béton pour des analyses en laboratoire (mesure de la profondeur de carbonatation, teneur en chlorures, résistance à la compression).
Diagnostic structurel de bâtiment industriel : la friche Dudelange
Techniques de Réparation : Restaurer l'Intégrité Structurelle
Une fois le diagnostic établi, la sélection d'une stratégie de réparation appropriée est essentielle. Un projet de réparation consiste généralement à enlever le béton détérioré, endommagé ou défectueux. Une fois ce béton retiré, l'étape la plus importante de la réparation d'une structure en béton est la préparation et le nettoyage de la surface de la zone à réparer. Des procédures de contrôle et d’assurance de la qualité sont requises à toutes les étapes du retrait du béton et de la préparation de la surface.
Il existe de nombreuses techniques de restauration du béton et des armatures endommagées et détériorées. Chacune présente des avantages uniques qui varient selon des facteurs propres au projet, comme les contraintes physiques de la zone à réparer et les coûts.
1. Préparation et Nettoyage du Support
La qualité de l'adhérence au substrat est essentielle lors de la réparation ou du renforcement des structures en béton, quelles que soient l'épaisseur et l'armature de la couche de béton à appliquer.
- L'hydrodémolition : Cette technique spécialisée utilise des jets d'eau à haute pression (HP - jusqu'à 1500 bars) ou à ultra-haute pression (UHP - jusqu'à 3000 bars) pour enlever le béton endommagé ou abîmé. Elle peut être utilisée sur de petites zones localisées ou sur de grandes surfaces. L'eau à ultra-haute pression peut activer/ouvrir les fissures dans la surface du béton et désintégrer le liant autour des agrégats, laissant la structure intacte et prête à être réparée. L'hydrodémolition présente également l'avantage de ne pas endommager l'armature en acier. Freyssinet est expérimenté dans le domaine du sablage et de la peinture de produits en acier.
- Méthodes mécaniques : Le burinage, le repiquage, le bouchardage, le sablage (à sec ou humide), le ponçage, le décapage thermique ou chimique sont des méthodes couramment utilisées pour retirer le béton dégradé. Le dégarnissage doit être effectué jusqu'à ce que l'acier sain soit mis à nu sur une longueur d'au moins 50 mm. Les armatures doivent être dégagées sur la totalité de leur circonférence.
Après le retrait du béton dégradé, il est impératif d'éliminer l'intégralité des parties corrodées sur toute la surface des armatures par brossage métallique, repiquage, sablage ou grenaillage, ainsi que toutes poussières résiduelles ou souillures, soit par lavage à l'eau, soit par brossage, aspiration ou soufflage à l'air.
2. Réparation des Surfaces et Remplacement du Béton
Une fois le support préparé, plusieurs options s'offrent pour reconstituer la structure :
- Béton projeté : Cette technique consiste à projeter à grande vitesse le béton sur le panneau de parement en béton auquel il adhère et est compacté par l'impact des granulats. Le béton projeté et le béton de base forment ainsi un seul élément au comportement monolithique. Il peut être utilisé pour réparer les éléments superficiellement endommagés de toute structure en béton armé ou précontraint afin de restaurer leur résistance mécanique et leur aspect d'origine. Il convient également aux surfaces en béton présentant des défauts de construction.
- Mortiers et micro-bétons haute performance : Des produits à base de résine et de ciment peuvent être utilisés pour une large gamme d'applications de remplissage de vides structurels et non structurels. Cela comprend l'injection dans des fissures fines au sein de structures en béton armé, ainsi que la stabilisation en masse de substrats vides. Dans certaines situations, des mortiers haute performance ou des micro-bétons formulés pour répondre à des exigences spécifiques sont employés.
- Réparation traditionnelle par coffrage et coulage : Cette méthode classique est utilisée sur des surfaces horizontales pour remplacer le béton endommagé.
3. Réparation des Fissures

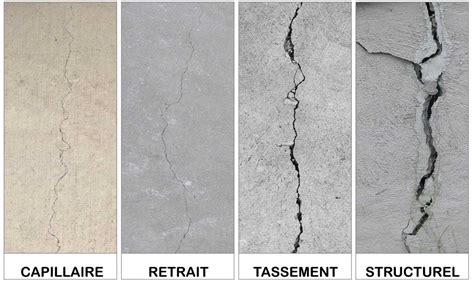

Les fissures représentent une voie d'entrée pour les agents agressifs et peuvent compromettre l'intégrité structurelle. Différentes techniques permettent de les traiter :
- Injection d'époxy ou de coulis de ciment : Ces matériaux sont injectés sous pression dans les fissures pour les combler et restaurer la continuité du béton. L'époxy offre une excellente adhérence et une grande résistance mécanique, tandis que le coulis de ciment est plus adapté aux fissures de plus grande dimension.
- Scellants au polyuréthane : Utilisés pour les fissures dynamiques, ces matériaux restent flexibles et peuvent absorber les mouvements de la structure.
- Systèmes de joint à enclenchement : Ces systèmes sont conçus pour créer des joints étanches dans les structures, empêchant l'infiltration d'eau.
Techniques Spécialisées et Solutions Innovantes
Freyssinet, par exemple, investit constamment dans l'innovation pour développer des solutions personnalisées qui répondent aux besoins de chaque client. Leurs équipes spécialisées utilisent les techniques les plus avancées, qu'elles mettent en œuvre quotidiennement sur leurs chantiers. L'accès temporaire est un domaine dans lequel Freyssinet excelle ; leur approche spécialisée est souvent un critère-clé qui leur permet de mener à bien des projets difficiles. Leurs ingénieurs connaissent la nature complexe des projets de réparation des structures béton et savent qu'un accès sûr et fiable renforce la productivité de leurs équipes sur le terrain. Freyssinet intervient en entreprise générale pour réparer et renforcer les structures en béton.
1. Renforcement par Composites (Fibre de Carbone)
Pour restaurer la résistance mécanique et l'aspect d'origine des éléments superficiellement endommagés, notamment dans les structures en béton armé ou précontraint, les techniques de renforcement par composites sont de plus en plus privilégiées. La méthode consistant à coller sur le béton des bandes ou plats en fibre de carbone est particulièrement efficace. Ce matériau composite, à très haute résistance, permet de renforcer des structures sans encombrement, évitant ainsi la perte de hauteur utile. Les plats carbone, grâce à une limite élastique très élevée et donc une reprise d'efforts importante pour une faible section, permettent de renforcer des structures sans encombrement. Une fois la structure décapée, la mise en œuvre est rapide. Les plats carbone standards ne permettent pas de répondre aux problèmes de déformation des structures.
2. Traitement des Infiltrations d'Eau et Étanchéité
Freyssinet est en mesure de traiter à la fois les infiltrations d'eau dans les structures et les pertes d'eau dans les structures de rétention d'eau. Ils réalisent des travaux d'étanchéité sur une grande variété de structures, souvent dans des espaces confinés et difficiles d'accès. Chaque projet est traité individuellement : ils évaluent, recommandent et mettent en œuvre la meilleure technique pour empêcher l'eau d'entrer ou de sortir de la structure en utilisant des matériaux injectés sous pression.
3. Traitements Électrochimiques et Inhibiteurs de Corrosion
Face à la corrosion des armatures, trois familles de réparations sont possibles :
- Réparation traditionnelle : Remplacement du béton carbonaté ou pollué par les chlorures et des armatures corrodées. Cette réparation est la plus classique. Elle consiste à enlever le béton d'enrobage non adhérent dans la zone dégradée et dégager les armatures corrodées à traiter, par un moyen mécanique ou chimique. Le dégarnissage doit être effectué jusqu'à ce que l'acier sain soit mis à nu sur une longueur d'au moins 50 mm. Les armatures doivent être dégagées sur la totalité de leur circonférence. Remplacer les armatures corrodées ou mettre en place des armatures complémentaires par recouvrement, scellement ou soudure permet de restituer la section d'armature initiale, en tenant compte des longueurs d'ancrage et de recouvrement nécessaires afin de redonner à l'ouvrage sa capacité structurelle. Les armatures peuvent recevoir une protection contre la corrosion par application sur toute leur surface d’un revêtement adapté. Lorsque la partie d’ouvrage est exposée à un environnement particulièrement agressif ou si l’épaisseur d’enrobage nécessaire ne peut pas être respectée, il peut être mis en place des armatures inox de nuance adaptée. La reconstitution du béton d’enrobage permet de retrouver la géométrie de la structure. Les armatures sont ainsi protégées par passivation grâce à l’alcalinité du nouveau béton d’enrobage.
- Traitements électrochimiques :
- Protection cathodique : Cette technique consiste à diminuer, à l'aide d'un courant électrique, le potentiel électrique de corrosion de l'armature jusqu'à une valeur seuil pour laquelle la vitesse de corrosion de l'acier est négligeable. Elle permet de restaurer la passivité des armatures et protège la structure en permanence.
- Protection galvanique : Une anode active sacrificielle est placée sur la surface à traiter ou dans l'enrobage et connectée aux armatures. Il se crée un courant galvanique sans alimentation électrique, assurant la protection.
- Réalcalinisation : Ce traitement électrochimique permet d'introduire des alcalins dans la zone d'enrobage des armatures pour redonner une alcalinité élevée au béton qui a été carbonaté, stoppant ainsi la corrosion.
- Déchloruration : Cette technique électrochimique vise à extraire les chlorures et produire des ions hydroxydes (OH-) dans la zone d'enrobage afin de freiner la propagation de la corrosion.
- Mise en œuvre d’inhibiteurs de corrosion : Les inhibiteurs de corrosion sont appliqués à la surface des bétons à traiter. Ils migrent dans la zone d'enrobage vers les armatures, assurant ainsi leur protection contre la corrosion en abaissant la vitesse de corrosion de l'acier. Cette technique permet de protéger les armatures de la corrosion sans avoir à purger le béton carbonaté et donc en conservant l’aspect initial du parement de l’ouvrage. La pénétration des inhibiteurs au sein du béton dépend de nombreux paramètres. La technique fonctionne sous réserve d’une teneur limitée en chlorures dans le béton et fonctionne d’autant mieux pour les armatures faiblement enrobées. Souvent, le traitement doit être complété par la mise en œuvre d’un revêtement de protection.
Prévention et Entretien : Assurer la Durabilité à Long Terme
Lors des travaux de réparation, il est important non seulement de trouver la cause du problème structurel et de le réparer en conséquence, mais aussi d'assurer la prévention des dommages futurs. Dans le cadre d'un service de réparation clé en main, diverses options pour les revêtements de protection sont proposées, y compris des inhibiteurs de corrosion anticarbonatation, des inhibiteurs d'infiltration d'eau, des finitions décoratives et des marquages anti-graffitis.
Le traitement par imprégnation hydrophobe crée un film hydrophobe dans les pores de la surface du béton. Cette imprégnation réduit considérablement l'absorption capillaire des polluants liquides (eau salée) dans le revêtement en béton, et donc ralentit ou empêche leur pénétration.
Les conditions d’exploitation d’un bâtiment ou d’une infrastructure peuvent évoluer : la destination peut changer, la structure peut faire l’objet de modifications lourdes, les charges peuvent augmenter… Mais les normes peuvent aussi évoluer. La pérennité de la réparation suppose une réalisation soignée et des contrôles réguliers tout au long de la vie de l’ouvrage.
En conclusion, la réparation des structures en béton est un domaine complexe qui exige une expertise technique pointue, un diagnostic précis et la mise en œuvre de solutions adaptées. Qu'il s'agisse de réparations ponctuelles ou d'un programme de rénovation plus global, l'intervention de spécialistes est indispensable pour garantir la sécurité, la durabilité et la performance des ouvrages en béton.
